1,85 mm RF koaxiálny konektor

Popis:

Konektor série 1,85 mm (známy aj ako 1,85 mm RF konektor) je vysokovýkonný vysokofrekvenčný (RF) konektor, ktorý sa primárne používa v aplikáciách, ktoré vyžadujú vysokú frekvenciu, vysokú presnosť a nízke straty, najmä pri prenose signálu na frekvencii 26,5 GHz alebo vyššej. Ide o kompaktný dizajn konektora série SMA, ktorý poskytuje menšiu veľkosť a vyšší frekvenčný výkon v porovnaní s inými vysokofrekvenčnými konektormi, ako je typ V (2,92 mm) alebo typ K (1,0 mm).

Parameter:

Hlavné technické špecifikácie:
◆ Charakteristická impedancia: 50Ω
◆ Frekvenčný rozsah: DC～67GHz
◆ Izolačný odpor: ≥3000MΩ
◆ Dielektrické výdržné napätie: 500 V (rms)
◆ Pomer stojatých vĺn napätia (VSWR): ≤1,30
◆ Párovacie cykly: 500 krát

Opýtajte sa

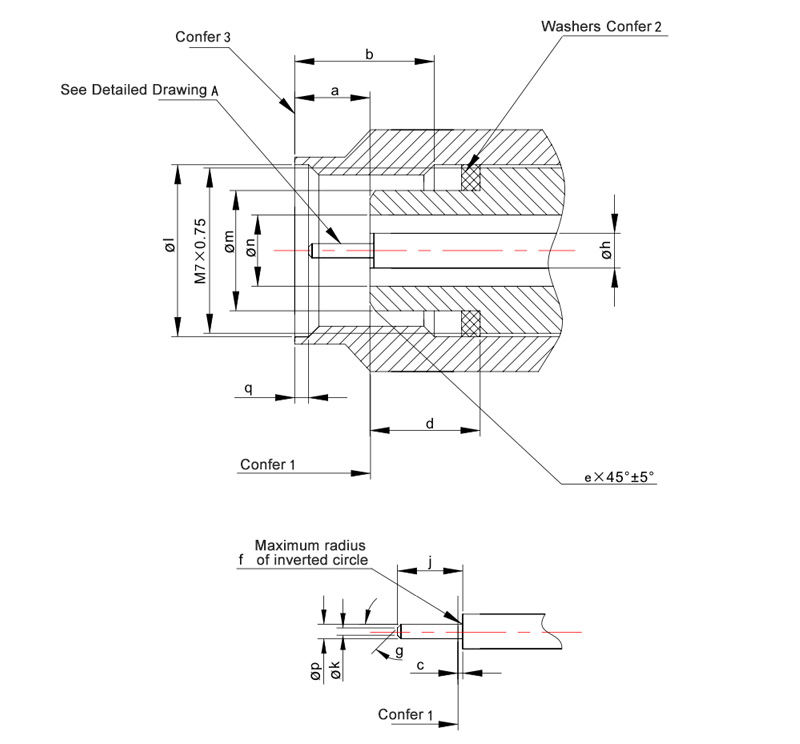

  • Rozhranie s konektorom kontaktov série 1,85 mm

Veľkosť mm v
mv max mv max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Poznámky:
1. Mechanické a elektrické referenčné plochy.
2. Podložky požadované pre konektory triedy 1.
3. Spojovacie matice s presadením dopredu.

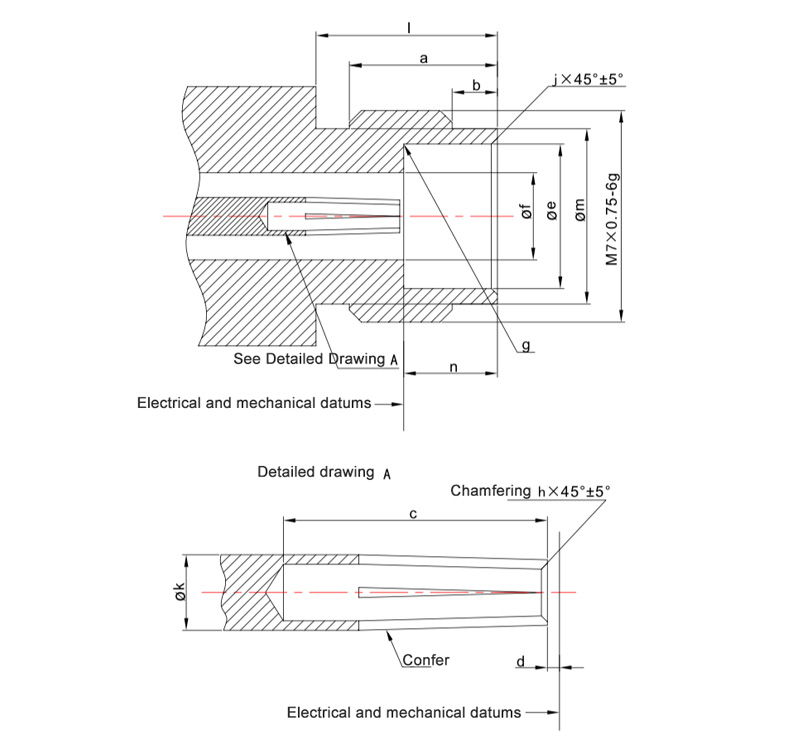

  • Rozhranie s konektorom kontaktov série 1,85 mm

Veľkosť mm v
mv max mv max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 - 0.104 -
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g - R0,130 - R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 - 0.236 -
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Poznámky:
Štruktúra objímkového kontaktu je ľubovoľná. Pri spájaní s kolíkmi s priemerom 0,498 mm až 0,523 mm by rozmery mali spĺňať požiadavky na koeficient odrazu, charakteristiky párovania a odolnosť konektora.

1,85 mm $ $ SERIES

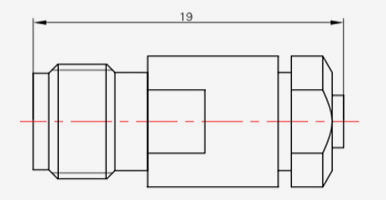

  • 1,85-JB1
    1,85-JB1
    Model Typ kábla
    1,85-JB1 SFT-50-1,670-047

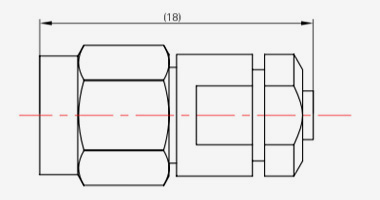

  • 1,85-KB1
    1,85-KB1
    Model Typ kábla
    1,85-KB1 SFT-50-1,670-047
