BNC konektor
Popis:
RF koaxiálny konektor série BNC je RF koaxiálny konektor bajonetového typu vyvinutý v súlade s americkým vojenským štandardom MIL-C-39012. Má vlastnosti rýchleho pripojenia a spoľahlivého kontaktu a je jedným z najpoužívanejších a najpoužívanejších konektorov na svete. Charakteristická impedancia koaxiálneho konektora RF série BNC je rozdelená na 50Ω a 75Ω a veľkosti dvoch rôznych impedančných konektorov sú zhodné.
Parameter:
Hlavné technické špecifikácie:
◆ Charakteristická impedancia: 50Ω/75Ω
◆ Frekvenčný rozsah: DC-4GHz (50Ω)/DC-1GHz (75Ω)
◆ Izolačný odpor: ≥5000MΩ
◆ Dielektrické výdržné napätie: 1500V (rms)
◆ Pomer stojatých vĺn napätia (VSWR): ≤1,25
◆ Párovacie cykly: 500 krát

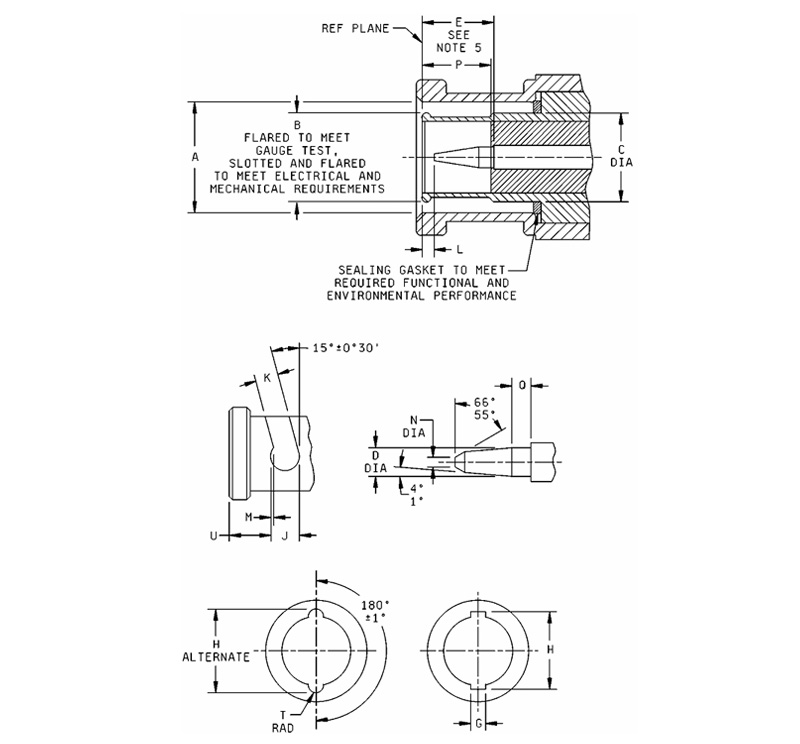

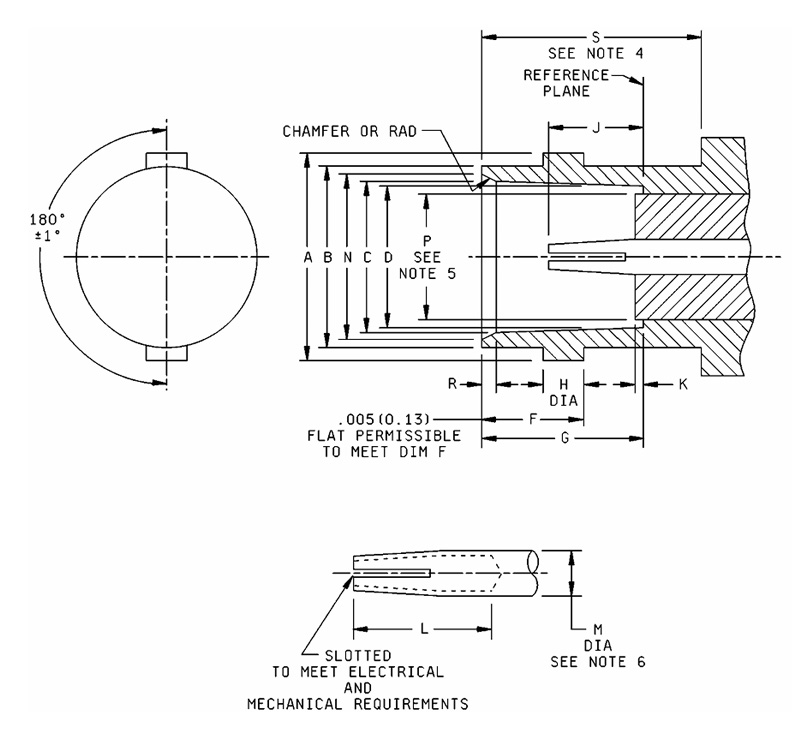

| Dim Ltr | Milimetre (palce) | |
| Minimum | Maximálne | |
| A | 0,432 (10,97) | 0,436 (11.07) |
| B | 0,378 (9,60) | 0,382 (9,70) |
| C | 0,327 (8,31) | 0,333 (8,46) |
| D | 0,319 (8,10) | 0,321 (8,15) |
| F | 0,204 (5,18) | 0,208 (5,28) |
| G | 0,327 (8,31) | 0,335 (8,51) |
| H | 0,075 (1,91) | 081 (2,06) |
| 」 | 0,186 (4,72) | 0,206 (5,23) |
| K | ------- | 0,006 (0,15) |
| L | 0,195 (4,95) | ------- |
| M | 0,081 (2,06) | 087 (2,21) |
| N | 0,346 (8,79) | 0,356 (9,04) |
| P | ------- | 0,256 (6,50) |
| R | 0,015 (0,38) | 0,030 (0,76) |
| S | 0,414 (10,52) | ------- |
Poznámky:
1. Rozmery sú v palcoch. Metrické ekvivalenty sú v zátvorkách.
2. Metrické ekvivalenty sú uvedené len pre všeobecnú informáciu.
3. Toto rozhranie musí spĺňať požiadavky na rozchod špecifikované vo výkrese alebo špecifikácii DSCC.
4. Vôľa pre maticu spojky združeného konektora.
5. Rozmer "P" sa vzťahuje na tú časť (ak je to vhodné) dielektrika, ktorá o rozmer K presahuje referenčné roviny.
6. "M" platí len pre dĺžku "L".
| Dim Ltr | Milimetre (palce) | |
| Minimum | Maximálne | |
| A | 385 (9,78) | 0,390 (9,91) |
| B | Test meradla | |
| D | 0,052 (1,32) | 0,054 (1,37) |
| E | 0,210 (5,33) | 0,230 (5,84) |
| G | 0,091 (2,31) | 0,097 (2,46) |
| H | 0,463 (11,76) | 0,473 (12,01) |
| H striedať | 0,394 (10,01) | 0,400 (10,16) |
| J | 0,124 (3,15) | ------- |
| K | 0,091 (2,31) | 0,097 (2,46) |
| L | 0,003 (0,08) | ------- |
| M | 0,018 (0,46) | 0,022 (0,56) |
| N | ------- | 0,025 (0,64) |
| P | 0,208 (5,28) | ------- |
| Q | 0,078 (1,98) | ------- |
| T | 0,045 (1,14) | 0,049 (1,24) |
| U | 0,180 (4,57) | 0,184 (4,67) |
Poznámky:
1. Rozmery sú v palcoch. Metrické ekvivalenty sú v zátvorkách.
2. Metrické ekvivalenty sú uvedené len pre všeobecnú informáciu.
3. V zmontovanom stave musí pozdĺžna sila pružiny spojovacieho mechanizmu presiahnuť tlak vyvíjaný tesniacim tesnením o hodnotu potrebnú na vystuženie vonkajších kontaktov v referenčnej rovine.
4. Toto rozhranie musí spĺňať špecifikované požiadavky na rozchod.
BNC SÉRIA
-

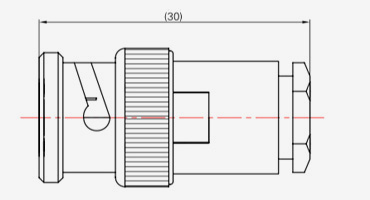

BNC-JB3
Model Typ kábla BNC-JB3 SFT-50-3, 670-141 -

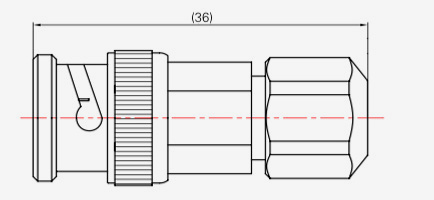

BNC-KB3
Model Typ kábla BNC-KB3 SFT-50-3,670-141 -

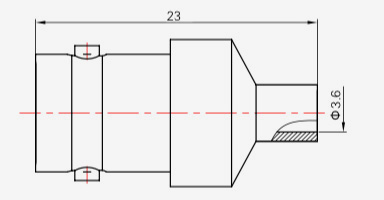

BNC-KYB2
Model Typ kábla d BNC-KYB2 SFT-50-2,670-086 Φ2.2 BNC-KYB3 SFT-50-2,670-141 Φ3,6 -

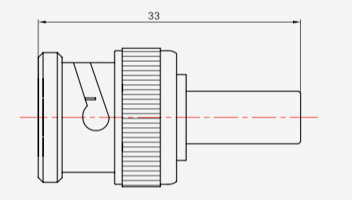

BNC-J3
Model Typ kábla BNC-J3 SYV-50-2-1,RG316 BNC-J4 SYV-50-2-2 BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142 BNC-J7 SYV-50-5-1,SFCJ-50-5-51 BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51 -
BNC-J3Y
Model Typ kábla BNC-J3Y SYV-50-2-1 BNC-J5Y SYV-50-3 -
BNC-J12
Model Typ kábla BNC-J12 SYV-75-3 -
BNC-75J13Y
Model Typ kábla BNC-75J13Y SYV-75-5 -
BNC-JW3Y
Model Typ kábla BNC-JW3Y SYV-50-2-1,RG316 -

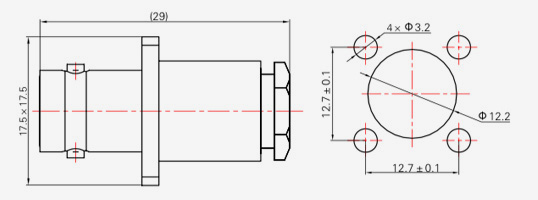

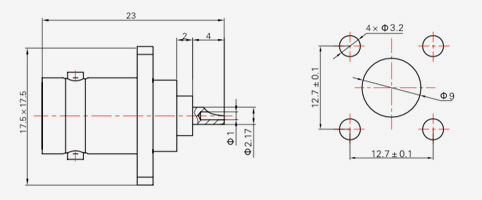

BNC-KF3
Model Typ kábla BNC-KF3 SYV-50-2-1,RG316 BNC-KF4 SYV-50-2-2 BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142 -

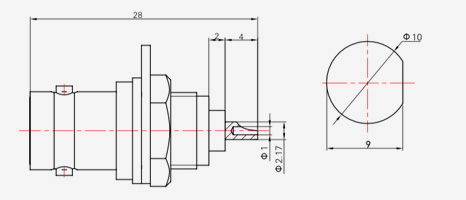

BNC-KY3
Model Typ kábla BNC-KY3 SYV-50-2-1,RG316 BNC-KY4 SYV-50-2-2 BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142 -
BNC-KF
-
BNC-KY
