OEM SMA RF Coaxial Connector Supplier

Ningbo Hanson Communication Technology Co., Ltd. Domov / Produkty / RF koaxiálny konektor / Konektor SMA

Konektor SMA

Popis:

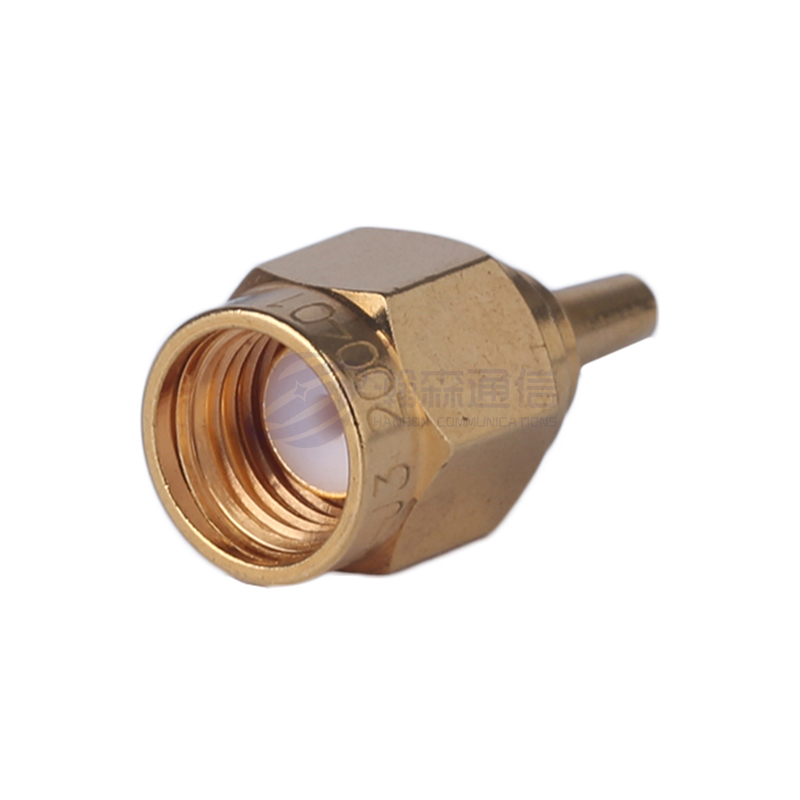

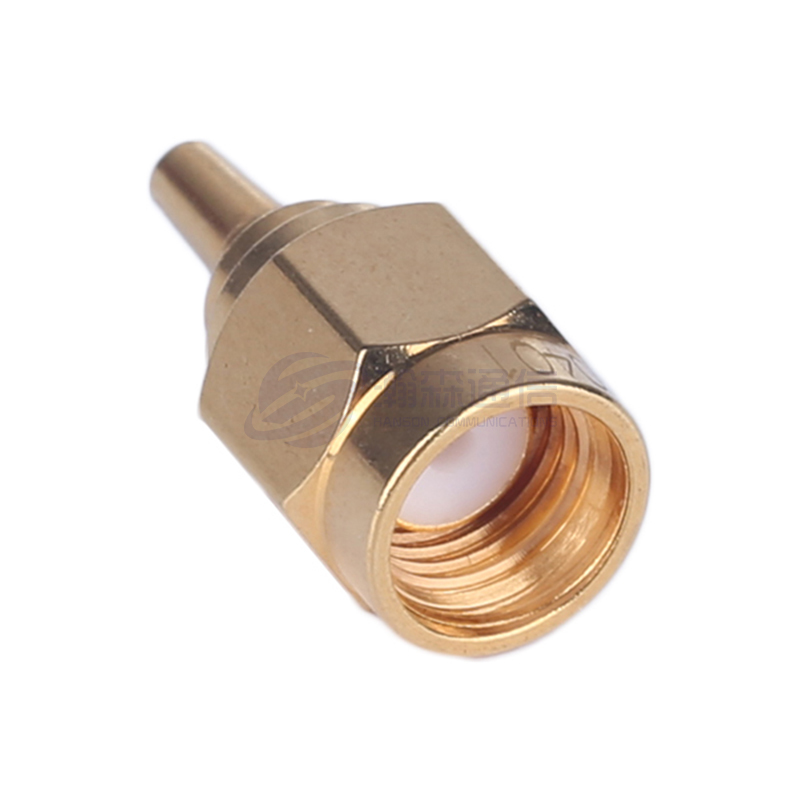

SMA RF koaxiálny konektor je RF koaxiálny konektor so závitovým spojovacím mechanizmom vyvinutý a vyrobený podľa amerického vojenského štandardu MIL-C-39012. Má výhody malej veľkosti, širokej šírky pásma, vynikajúceho mechanického a elektrického výkonu a vysokej spoľahlivosti. Je to jeden z najpoužívanejších RF konektorov. Je široko používaný v mikrovlnnej komunikácii, letectve, zbraňových systémoch, mikrovlnných meracích zariadeniach a iných oblastiach.

Parameter:

Hlavné technické špecifikácie:
◆ Charakteristická impedancia: 50Ω
◆ Frekvenčný rozsah: DC–26,5 GHz
◆ Izolačný odpor: ≥5000MΩ
◆ Dielektrické výdržné napätie: 1000V (rms)
◆ Pomer stojatých vĺn napätia (VSWR): ≤1,25
◆ Párovacie cykly: 500 krát

Opýtajte sa

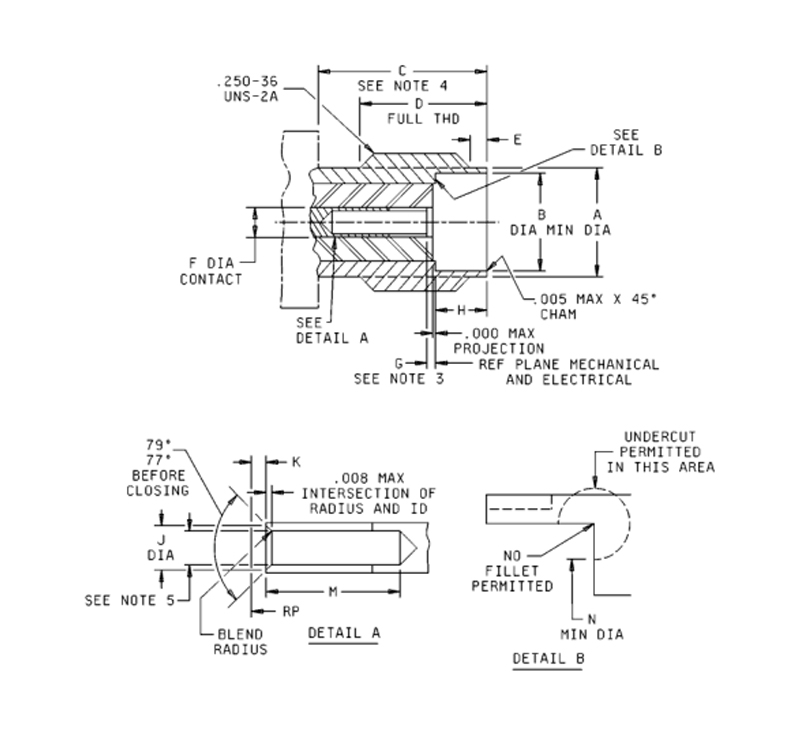

  • Rozmery rozhrania samčieho / zástrčkového konektora SMA

Dim.
Ltr. 		Palce (mm)
Min. Max.
A 0,255 (6,48) ------
B ------ 0,1808 (4,59)
C ------ 0,135 (3,43)
D 0,130 (3,30) ------
E 0,015 (0,38) 0,045 (1,14)
F 0,0355 (0,90) 0,0370 (0,94)
G ------ 0,012 (0,30)
H ------ 0,100 (2,54)
J 0,000 (0,00) ------
K 0,050 (1,27) ------

Poznámky:
1. Rozmery sú v palcoch.
2. Metrické ekvivalenty sú uvedené len pre informáciu.
3. Konektorové rozhrania (po spárovaní) musia byť chránené pred prachom a vlhkosťou.
4. Môže siahať po celej dĺžke spojovacej matice.



  • Rozmery rozhrania konektora SMA samica / Jack

Dim.
Ltr. 		Palce (mm)
Min. Max.
A 0,208 (5,28) 0,216 (5,49)
B 0,1810 (4,60) ------
C 0,218 (5,54) ------
D 0,170 (4,32) ------
E 0,15 (0,38) 0,045 (1,14)
F 0,049 (1,24) 0,051 (1,30)
G 0,000 (0,00) 0,010 (0,25)
H 0,074 (1,88) 0,078 (1,98)
J 0,043 (1,09) 0,047 (1,19)
K 0,000 (0,00) 0,010 (0,25)
M 0,105 (2,67) ------
N 0,168 (4,27) ------

Poznámky:
1. Rozmery sú v palcoch.
2. Metrické ekvivalenty sú len informatívne.
3. Predtým kvalifikované diely používajúce maximálnu kontaktnú recesiu 0,030 palca (0,76) nie sú prijateľné pre vládne použitie. Pri určovaní, či sa pri údržbe a výmene dielov používa dizajn s recesiou .030, je potrebné postupovať opatrne.
4. Vôľa pre maticu spojky združeného konektora.
5. Rozmery vyhovujúce VSWR, vlastnostiam spojenia a odolnosti konektora pri spojení s a
.0355/-.0370 palcový priemer kolíka.

SMA SERIES

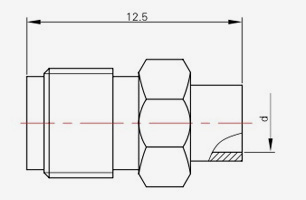

  • SMA-JB1
    SMA-JB1
    Model Model kábla d L
    SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5
    SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2
    SMA-JB3 SFT-50-3,670-141 Ф3,6 $ $ 12.0
  • SMA-JB3A
    SMA-JB3A
    Model Model kábla
    SMA-JB3A SFT-50-3,670-141
  • SMA-JB3E
    SMA-JB3E
    Model Model kábla
    SMA-JB3E SFT-50-3,670-141
  • SMA-JWB2
    SMA-JWB2
    Model Model kábla d L
    SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6
    SMA-JWB3 SFT-50-3,670-141 Φ3,6 16
  • SMA-KB2
    SMA-KB2
    Model Model kábla d
    SMA-KB2 SFT-50-2,670-086 Φ2.2
    SMA-KB3 SFT-50-3,670-141 Φ3,6

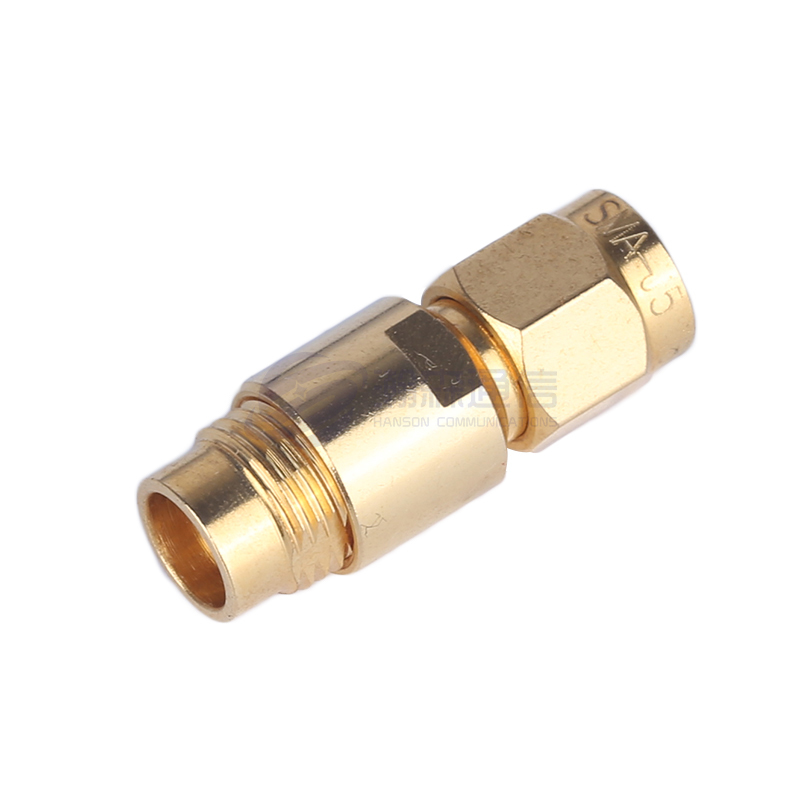

  • SMA-J5
    SMA-J5
    Model Model kábla
    SMA-J5 SYV-50-3,RG142,
    SFCJ-50-3-51
    SMA-J5C
  • SMA-(K)5
    SMA-(K)5
    Model Model kábla
    SMA-(K)5 SYV-50-3,RG142,
    SFCJ-50-3-51

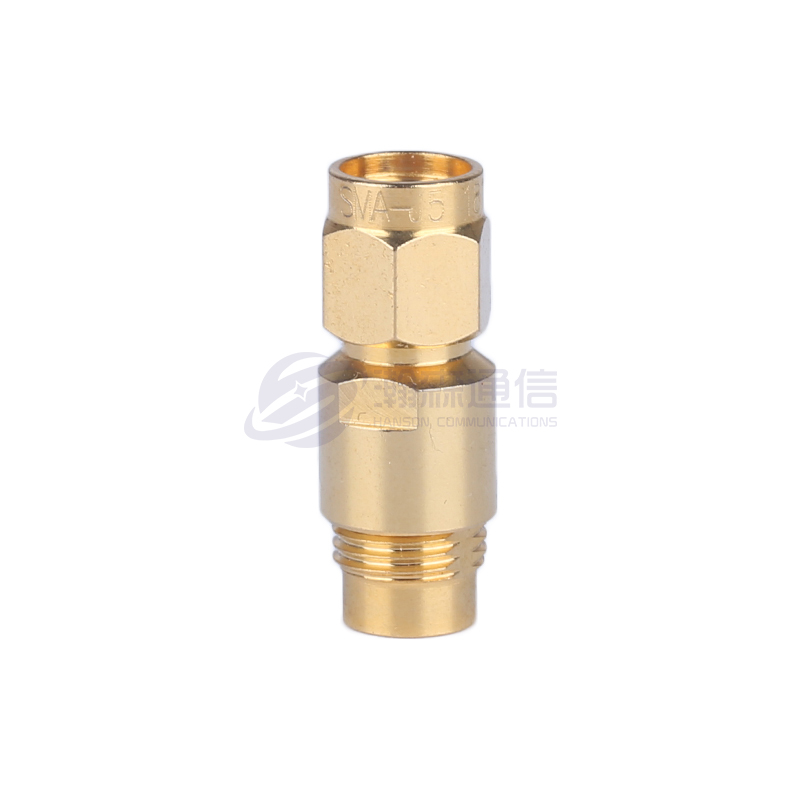

  • SMA-J5.3
    SMA-J5.3
    Model Model kábla
    SMA-J5.3 32 055 205, GNB - 415 $ $
  • SMA-JW2
    SMA-JW2
    Model Model kábla
    SMA-JW2 SYV-50-1
    SMA-JW3 SYV-50-2-1,RG316
    SMA-JW4 SYV-50-2-2
    SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-JW5-1
    SMA-JW5-1
    Model Model kábla
    SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KFB2
    SMA-KFB2
    Model Model kábla d
    SMA-KFB2 SFT-50-2,670-086 Φ2.2
    SMA-KFB3 SFT-50-3,670-141 Φ3,6
  • SMA-KFB2-1
    SMA-KFB2-1
    Model Model kábla d
    SMA-KFB2-1 SFT-50-2,670-086 Φ2.2
    SMA-KFB3-1 SFT-50-3,670-141 Φ3,6
  • SMA-KYB2
    SMA-KYB2
    Model Model kábla d
    SMA-KYB2 SFT-50-2,670-086 Φ2.2
    SMA-KYB3A SFT-50-3,670-141 Φ3,6
  • SMA-KYB3
    SMA-KYB3
    Model Model kábla d
    SMA-KYB3 SFT-50-3,670-141 Φ3,6
  • SMA-J2
    SMA-J2
    Model Model kábla
    SMA-J2 SYV-50-1
    SMA-J3 SYV-50-2-1,RG316
    SMA-J4 SYV-50-2-2
  • SMA-K2
    SMA-K2
    Model Model kábla
    SMA-K2 SYV-50-1
    SMA-K3 SYV-50-2-1,RG316
  • SMA-K5
    SMA-K5
    Model Model kábla
    SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51
    SMA-K5C
  • SMA-(J)5
    SMA-(J)5
    Model Model kábla
    SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KF2
    SMA-KF2
    Model Model kábla
    SMA-KF2 SYV-50-1
    SMA-KF3 SYV-50-2-1,RG316
  • SMA-KY2
    SMA-KY2
    Model Model kábla
    SMA-KY2 SYV-50-1
    SMA-KY3 SYV-50-2-1,RG316
    SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51

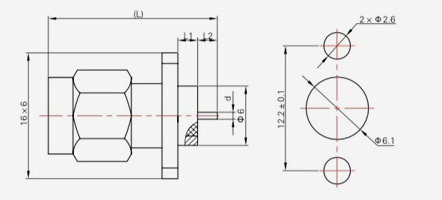

  • SMA-JFD1
    SMA-JFD1

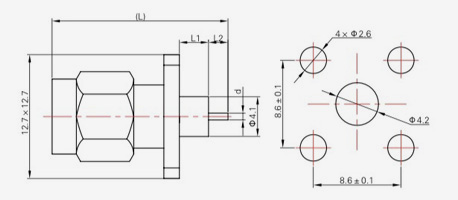

    Model L L1 L2
    SMA-JFD1 18 3 2
    SMA-JFD30 18 3 1.5
    SMA-JFD 95 $ $ 19 4 2
  • SMA-JFD2
    SMA-JFD2
    Model L L1 L2 d
    SMA-JFD2 18 3 2 Φ0,7
    SMA-JFD31 18.5 3 2.5 Φ1,0
    SMA-JFD59 25 3 9 Φ1,0

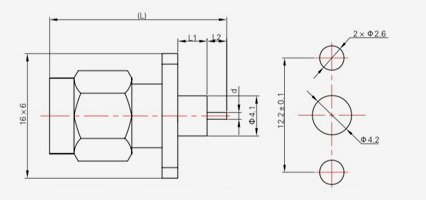

  • SMA-JFD4
    SMA-JFD4
    Model L L1 L2 d
    SMA-JFD4 32 8 11 Φ1,27
    SMA-JFD5 18 3 2 Φ1,0
    SMA-JFD13 25 8 4 Φ1,27
    SMA-JFD58 29.2 15 2 Φ1,27

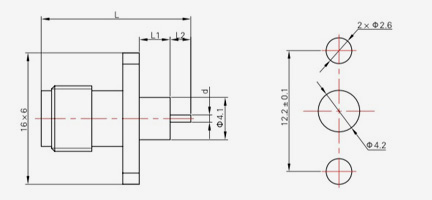

  • SMA-JFD6
    SMA-JFD6
    Model L L1 L2 d
    SMA-JFD6 32 8 11 Φ1,27
    SMA-JFD7 25 8 4 Φ1,27
    SMA-JFD8 31 15 3 Φ1,27
    SMA-JFD9 18.2 3 2 Φ1,27

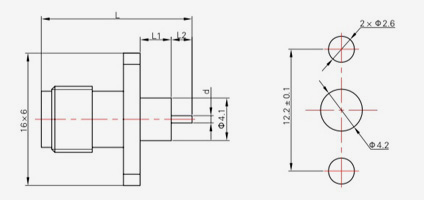

  • SMA-KFD3
    SMA-KFD3
    Model L L1 L2 d
    SMA-KFD3 27.5 15 3 Φ1,27
    SMA-KFD4 33.5 21 3 Φ1,27
    SMA-KFD8 18.5 6 3 Φ1,27
    SMA-KFD9 24.5 12 3 Φ1,27
    SMA-KFD16 20.5 8 3 Φ1,27
    SMA-KFD21 15.5 2 4 Φ1,27
    SMA-KFD24 22.5 10 3 Φ1,27
    SMA-KFD33 17.5 5 3 Φ1,7 $ $
  • SMA-KFD3
    SMA-KFD3
    Model L L1 L2 d
    SMA-KFD46 16.5 4 3 Φ1,27
    SMA-KFD52 16.5 2 5 Φ1,0
    SMA-KFD53 20.5 6 5 Φ1,0
    SMA-KFD87 15 3 2.5 Φ0,7
    SMA-KFD133 15.5 4 2 Φ0,7
    SMA-KFD146 22.3 7 5 Φ1,0
    SMA-KFD147 18.5 4 5 Φ1,0
  • SMA-KFD5
    SMA-KFD5
    Model L L1 L2 d
    SMA-KFD5 15.5 4 2 Φ1,27
    SMA-KFD6 22.5 8 5 Φ0,7
    SMA-KFD7 20.5 8 3 Φ1,27
    SMA-KFD18 16 4 1.5 Φ0,5
    SMA-KFD20 18.5 6 3 Φ1,27
    SMA-KFD22 27.5 15 3 Φ1,27
    SMA-KFD23 14.1 4 0.6 Φ0,4
    SMA-KFD30 33.5 21 3 Φ1,27
    SMA-KFD43 21.5 4 8 Φ1,27
    SMA-KFD47 14 2 2.5 Φ1
  • SMA-KFD5
    SMA-KFD5
    Model L L1 L2 d
    SMA-KFD61 16.5 4.5 2 Φ1,27
    SMA-KFD62 17 3.5 4 Φ1,27
    SMA-KFD63 19.5 3.5 4 Φ1,27
    SMA-KFD64 18 3.5 5 Φ1,27
    SMA-KFD65 19 4.5 5 Φ1,27
    SMA-KFD66 20.5 4.5 6.5 Φ1,27
    SMA-KFD71 15.5 4 2 Φ0,7
    SMA-KFD122 21.5 6 6 Ф1.2
    SMA-KFD123 14.5 2 3 Φ1.2
    SMA-KFD144 19.5 9 1 Φ1,0
    SMA-KFD177 20.5 8 3 Φ1,27
  • SMA-KFD11
    SMA-KFD11
    Model L L1 L2 d
    SMA-KFD11 14.5 3 2 Φ0,5
    SMA-KFD29 16.5 5 2 Φ0,7
    SMA-KFD75 22.5 4 9 Φ0,7
    SMA-KFD76 14.5 3 2 Φ0,7
    SMA-KFD79 27.5 2 16 Φ1,0
    SMA-KFD95 15.5 4 2 Φ0,7
    SMA-KFD126 17.7 3 5.2 Φ1,0
    SMA-KFD127 22.5 3 10 Φ1,0
    SMA-KFD132 15.5 4 2 Φ1,0
    SMA-KFD140 18.5 5 4 Φ1,0
  • SMA-KFD31
    SMA-KFD31
    Model L L1 L2 d
    SMA-KFD31 15 3 2.5 Φ1,0
    SMA-KFD32 21.5 3 9 Φ1,0
    SMA-KFD34 17.5 3 5 Φ1
    SMA-KFD80 16.5 3 4 Φ0,7
    SMA-KFD100 16.5 5 2 Φ0,7
    SMA-KFD101 15.5 4 2 Φ0,7
    SMA-KFD102 14.5 3 2 Φ0,7
    SMA-KFD130 21.5 3 9 Φ0,7
    SMA-KFD131 15.5 4 2 Φ1,0
    SMA-KFD134 17 5 2.5 Φ0,7
    SMA-KFD136 19.5 4 6 Φ1
    SMA-KFD163 18.7 3.2 5 Φ1,0
  • SMA-KFD81
    SMA-KFD81
    Model d
    SMA-KFD81 M1
    SMA-KFD109 M1,6 $ $

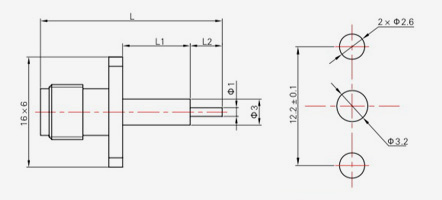

  • SMA-KFD119
    SMA-KFD119
    Model L L1 L2 d
    SMA-KFD119 17 6.5 1 Φ3,0
    SMA-KFD121 18 6.5 2 Φ3,0
    SMA-KFD141 17.5 4 4 Φ3.2
    SMA-KFD142 18.3 7.8 1 Φ3,0
    SMA-KFD149 17.5 3 5 Φ3,0

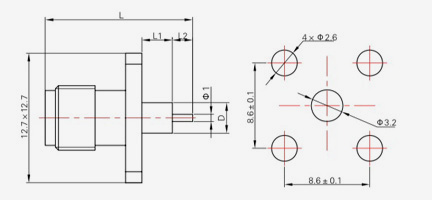

  • SMA-KWFD3
    SMA-KWFD3
    Model L L1 L2 d D
    SMA-KWFD3 26.7 11 4.5 Φ1,27 Φ4,1
    SMA-KWFD4 24.2 8 5 Φ1,0 Φ3.2
    SMA-KWFD5 24.2 8 5 Φ0,7 Φ4,1
    SMA-KWFD6 21.2 5 5 Φ0,7 Φ4,1
    SMA-KWFD7 24.2 3 10 Φ0,7 Φ4,1
    SMA-KWFD8 21.3 5 5 Φ0,7 Φ4,1
    SMA-KWFD9 16.2 3 2 Φ0,7 Φ4,1
    SMA-KWFD12 15.2 2 2 Φ0,7 Φ4,1
    SMA-KWFD49 25.2 5 9 Φ0,17 Φ4,1

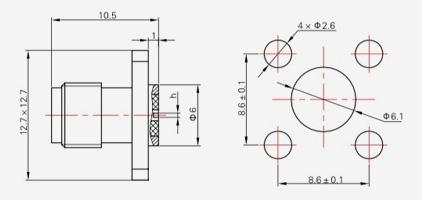

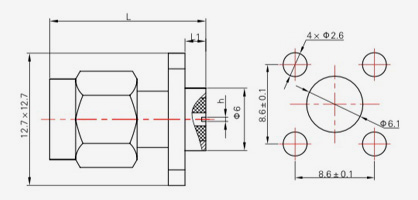

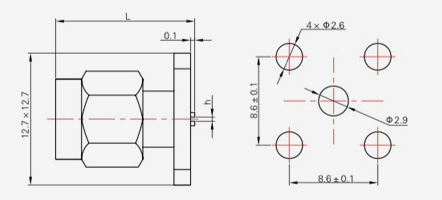

  • SMA-JFD11
    SMA-JFD11
    Model L L1 h
    SMA-JFD11 14 1 0.2
    SMA-JFD17 16 3 0.4
    SMA-JFD18 14 1 0.3
    SMA-JFD19 14 1 0.4
    SMA-JFD20 14 1 0.5
    SMA-JFD 24 $ $ 15 2 0.4

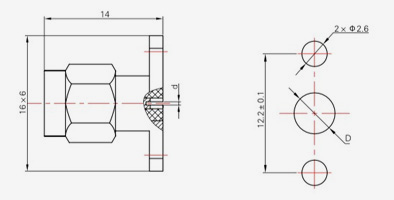

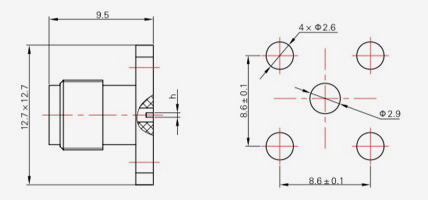

  • SMA-JFD12
    SMA-JFD12
    Model L h
    SMA-JFD12 13.1 0.4
    SMA-JFD 14 $ $ 13.1 0.55
  • SMA-KFD145
    SMA-KFD145
    Model L L1 L2
    SMA-KFD145 22.3 7.8 5
    SMA-KFD151 21 2.5 9
    SMA-KFD161 20.5 6.5 5
    SMA-KFD 162 $ $ 17.5 3 5
  • SMA-KWF
    SMA-KWF
    Model L L1
    SMA-KWF 14.6 3.3
    SMA-KWFD10 13.3 2
  • SMA-JFD16
    SMA-JFD16
    Model h
    SMA-JFD16 0.2
    SMA-JFD21 0.3
    SMA-JFD22 0.4
    SMA-JFD 23 $ $ 0.5
  • SMA-KFD26
    SMA-KFD26
    Model h
    SMA-KFD26 0.2
    SMA-KFD27 0.4
    SMA-KFD110 0.3
    SMA-KFD111 0.5
  • SMA-KFD112
    SMA-KFD112
    Model h
    SMA-KFD112 0.2
    SMA-KFD113 0.3
    SMA-KFD114 0.4
    SMA-KFD 115 $ $ 0.5

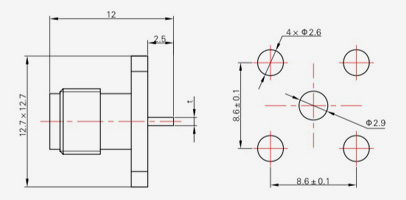

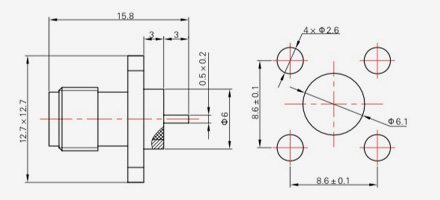

  • SMA-KFD10
    SMA-KFD10
    Model L L1 t
    SMA-KFD10 15.8 3 0,5 x 0,2
    SMA-KFD14 16.5 4 0,5 x 0,2
    SMA-KFD35 14.5 2 1,27 × 0,2 $ $

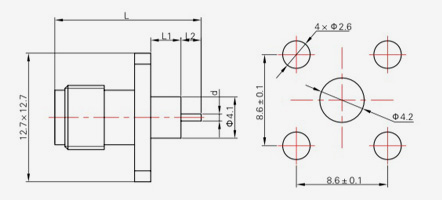

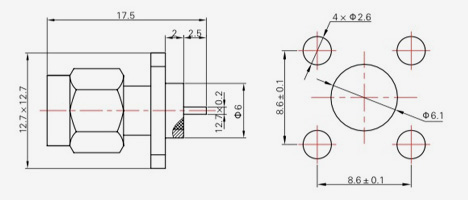

  • SMA-KFD13
    SMA-KFD13
    Model L L1 t d D
    SMA-KFD13 16 4 0,5 x 0,2 Φ4.1 Φ4,2
    SMA-KFD14 15.2 3.2 0,5 x 0,2 Φ4.1 Φ4,2
    SMA-KFD35 15 3 1,27 × 0,2 Φ4.1 Φ4,2
    SMA-KFD45 14.4 2.4 0,5 x 0,2 Φ4.1 Φ4,2
    SMA-KFD68 15.2 3.2 0,5 x 0,2 Φ2.1 Φ2.2
    SMA-KFD73 16 4 1,27 × 0,2 Φ4.1 Φ4,2
  • SMA-KFD39
    SMA-KFD39
    Model t
    SMA-KFD39 0,5 x 0,2
    SMA-KFD149 1,27 × 0,2 $ $

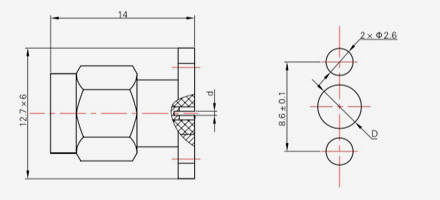

  • SMA-JFD40
    SMA-JFD40
    Model d D
    SMA-JFD40 Φ0,5 Φ3,0
    SMA-JFD41 Φ0,45 Φ2.8
    SMA-JFD42 Φ0,38 Φ2,5
    SMA-JFD44 Φ0,3 Φ2,0
  • SMA-JFD48
    SMA-JFD48
    Model d D
    SMA-JFD48 Φ0,5 Φ3,0
    SMA-JFD55 Φ0,45 Φ2.8
    SMA-JFD56 Φ0,38 Φ2,5
    SMA-JFD57 Φ0,3 Φ2,0
  • SMA-KFD40
    SMA-KFD40
    Model d D
    SMA-KFD40 Ф0,5 Φ3,0
    SMA-KFD41 Φ0,45 Φ2.8
    SMA-KFD42 Φ0,38 Φ2,5
    SMA-KFD44 Φ0,3 Φ2,0
  • SMA-KFD48
    SMA-KFD48
    Model d D
    SMA-KFD48 Φ0,5 Φ3,0
    SMA-KFD55 Φ0,45 Φ2,8 $ $
    SMA-KFD56 Φ0,38 Φ2,5
    SMA-KFD57 Φ0,3 Φ2,0
    SMA-KFD152 Φ0,4 Φ2,8 $ $

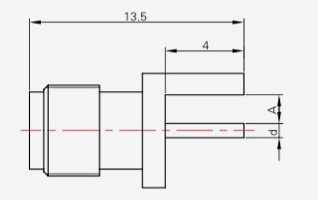

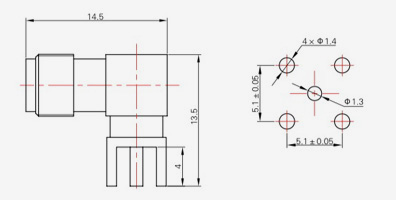

  • SMA-KHD
    SMA-KHD
    Model L
    SMA-KHD 13.5
    SMA-KHD10 18.5
  • SMA-KHD1
    SMA-KHD1
    Model A d
    SMA-KHD1 1.2 Φ1,27
    SMA-KHD2 1.5 Φ1,27
    SMA-KHD3 2 Φ1,27
    SMA-KHD4 0.5 Φ1,27
    SMA-KHD5 0.8 Φ1,27
    SMA-KHD6 1 Φ1,27
    SMA-KHD8 1.6 Φ0,8
    SMA-KHD9 1.6 Φ1,27
    SMA-KHD11 1 Φ0,5
  • SMA-JWF
    SMA-JWF
  • SMA-KF1
    SMA-KF1
  • SMA-KFD17
    SMA-KFD17
  • SMA-KFD150
    SMA-KFD150
  • SMA-KWF1
    SMA-KWF1
  • SMA-KYD
    SMA-KYD
  • SMA-JFD3
    SMA-JFD3
  • SMA-JFD61
    SMA-JFD61
  • SMA-KFD19
    SMA-KFD19
  • SMA-KFD36G
    SMA-KFD36G
  • SMA-KFD51
    SMA-KFD51
  • SMA-KFD125
    SMA-KFD125
  • SMA-KFD135
    SMA-KFD135
  • SMA-KWFD2-1
    SMA-KWFD2-1
  • SMA-KWFD2-2
    SMA-KWFD2-2
  • SMA-KFD154
    SMA-KFD154
  • SMA-KFD158
    SMA-KFD158
  • SMA-KWFD2
    SMA-KWFD2
  • SMA-JFD26
    SMA-JFD26
  • SMA-JFD124
    SMA-JFD124
  • SMA-KFD124
    SMA-KFD124
  • SMA-KFD143
    SMA-KFD143
  • SMA-JFD15
    SMA-JFD15
  • SMA-JFD25
    SMA-JFD25
  • SMA-JFD54
    SMA-JFD54
  • SMA-KFD54
    SMA-KFD54
  • SMA-KFD78
    SMA-KFD78
  • SMA-JHD
    SMA-JHD
  • SMA-KHD7
    SMA-KHD7
  • SMA-KWHD
    SMA-KWHD
  • SMA-KWHD4
    SMA-KWHD4
  • SMA-KWHD5
    SMA-KWHD5
