OEM RF sklenený izolátor Supplier

Ningbo Hanson Communication Technology Co., Ltd. Domov / Produkty / Hermeticky uzavretá séria / RF sklenený izolátor

RF sklenený izolátor

Popis:

Sklenené izolátory používajú štruktúru spekania skla s dobrým tesniacim výkonom. Môžu byť použité s konektormi s milimetrovými vlnami, ako sú SMA a 2,92, a môžu byť tiež použité priamo medzi doskami plošných spojov, šablónami a šablónami a komponentmi. Používa sklo (dielektrická konštanta je asi 4,0) ako materiál izolačného média a vnútorné a vonkajšie vodiče sú vyrobené z materiálu zliatiny Kovar. Po vysokoteplotnom spekaní je povrch poniklovaný zlatom. Sklenené izolátory majú výhody malých rozmerov, nízkej hmotnosti, vzduchotesnosti a vysokej spoľahlivosti. Väčšinou sa používajú pri príležitostiach s požiadavkami na tesnenie, alebo požiadavkami na objem a hmotnosť produktu. Sú vhodné pre intenzívnu inštaláciu. Vnútorný vodič môže byť pripojený rôznymi spôsobmi, ako je zásuvka, povrchová montáž, zváranie a lepenie zlatým drôtom.

Opýtajte sa

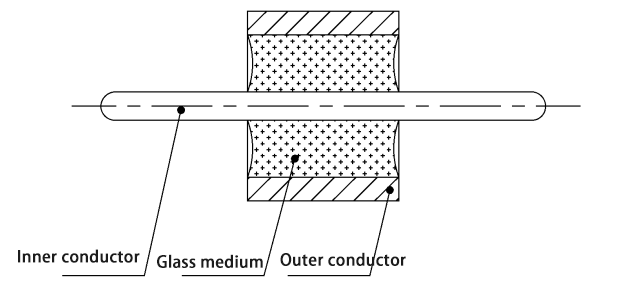

Základná štruktúra:
Sklenený izolátor sa zvyčajne skladá z troch častí: vonkajšieho vodiča, skleneného média a vnútorného vodiča a jeho základná štruktúra je znázornená na nasledujúcom obrázku.

Technické špecifikácie a testy spoľahlivosti:

Elektrické charakteristiky
Charakteristická impedancia 50Ω alebo iné Frekvenčný rozsah DC ~ 65 GHz
Dielektrické odolné napätie ≥500 V Izolačný odpor ≥5000M Ω
Kontaktný odpor Vnútorný vodič ≤ 3 m Ω Napätie VSWR (50Ω) ≤ 1,05 0,008 f ( f: GHz)
Vonkajší vodič ≤2m Ω RF vložená strata (50Ω) ≤0,05 √ f (f: GHz)
Materiálové a mechanické, environmentálne vlastnosti
Vonkajší vodič Delegovateľné zliatiny Miera úniku vzduchu ≤ 1,01 x 10 -9 Pa.m 3 /S
Vnútorný vodič Rozložiteľné zliatiny Prevádzková teplota -65 ℃ ~ 165 ℃
Izolačné médium Sklo

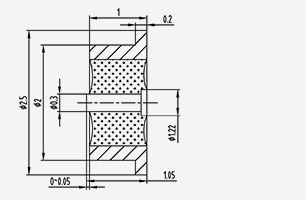

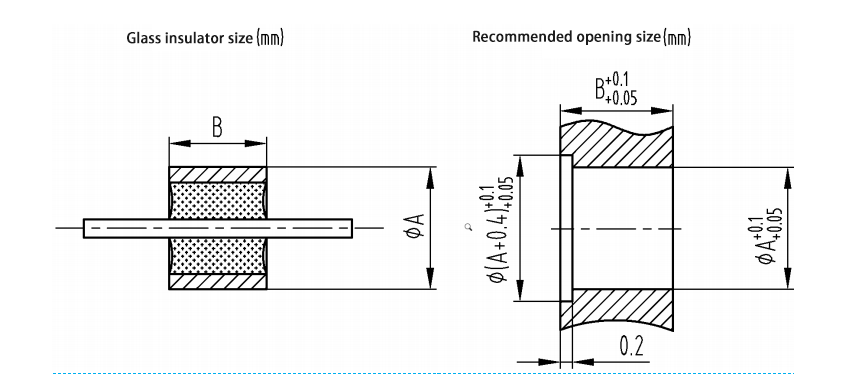

Odporúčané montážne rozmery pre sklenené izolátory

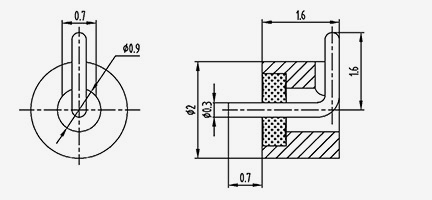

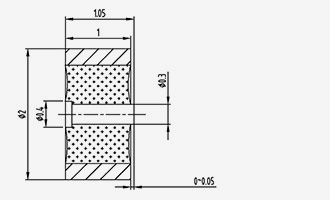

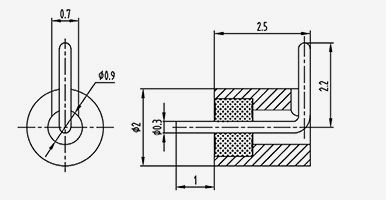

Odporúčané rozmery inštalačného otvoru pre jednožilové sklenené izolátory sú uvedené nižšie:

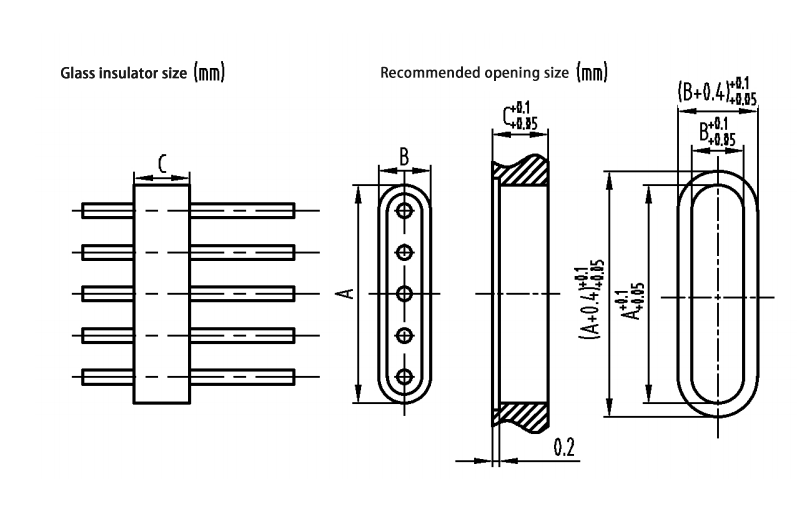

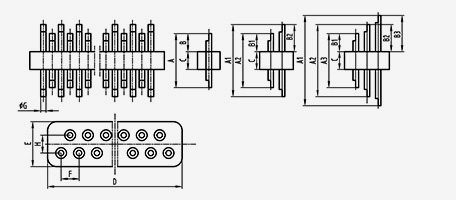

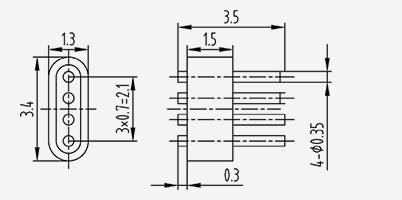

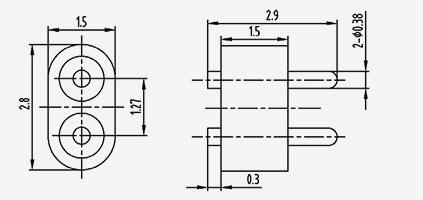

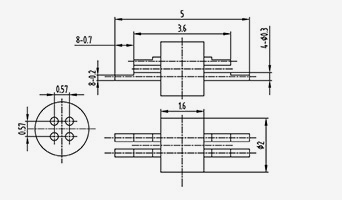

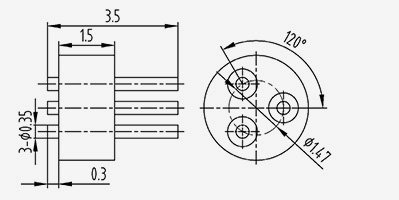

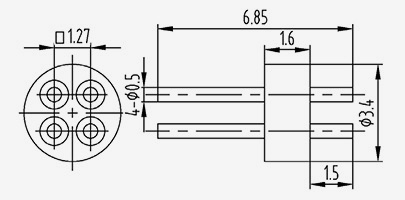

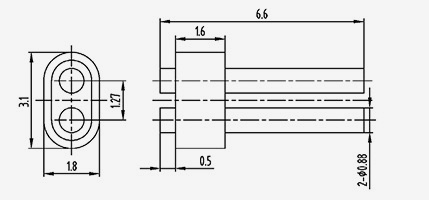

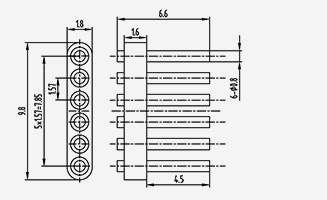

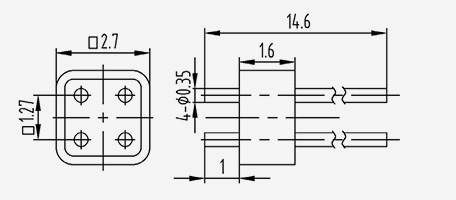

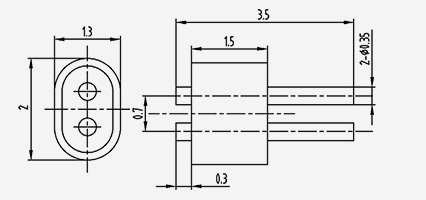

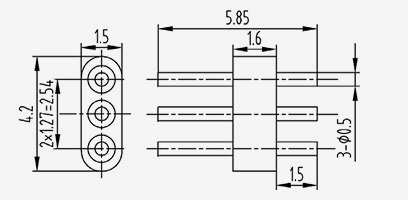

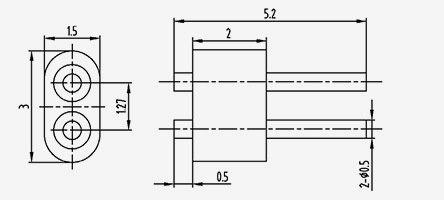

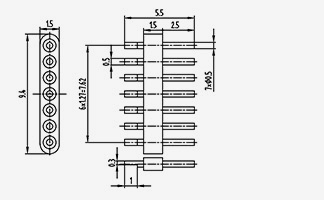

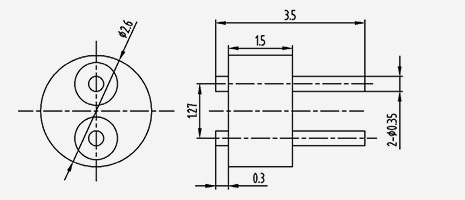

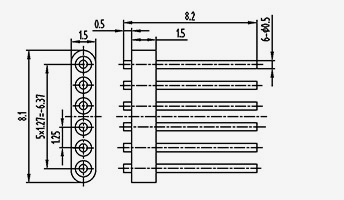

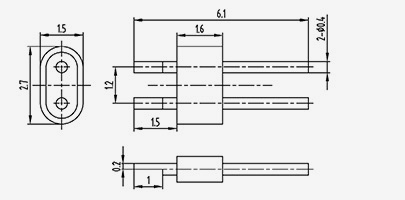

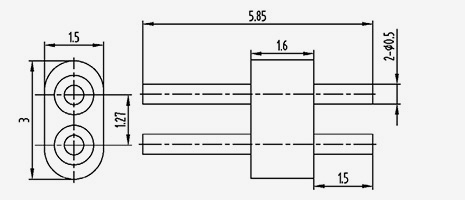

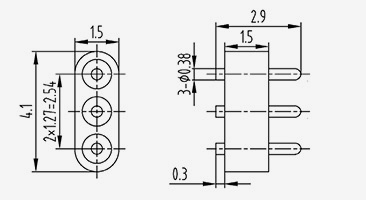

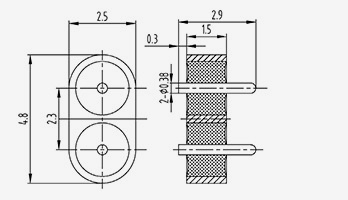

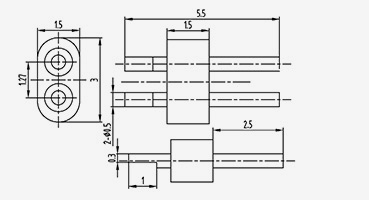

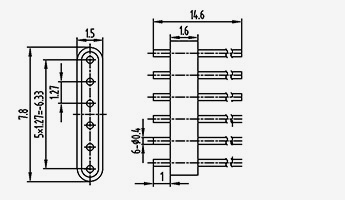

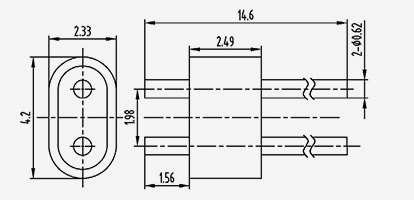

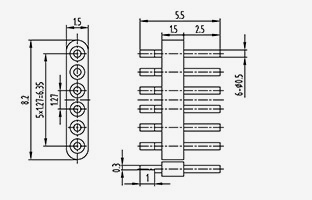

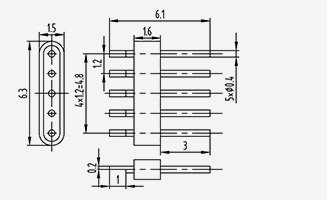

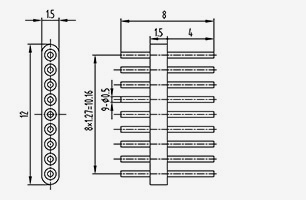

Odporúčané rozmery montážneho otvoru pre viacžilové sklenené izolátory sú uvedené nižšie:

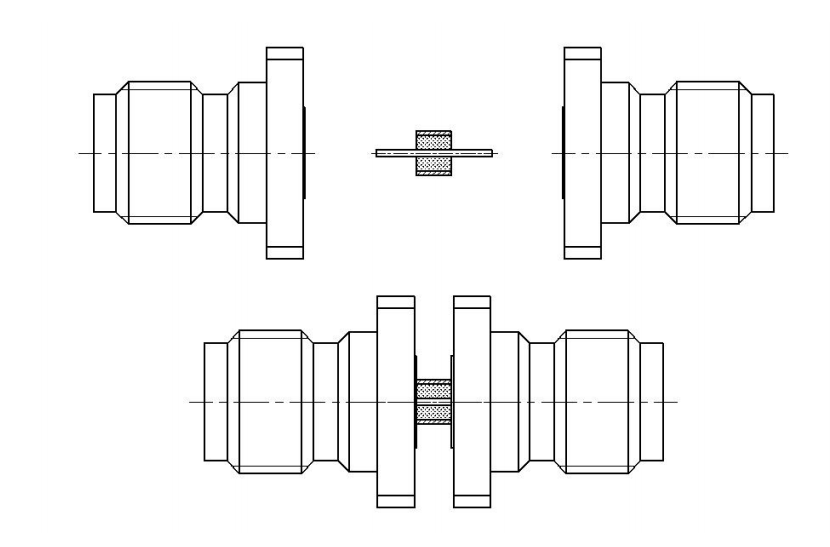

Testovanie elektrického výkonu skleneného izolátora:
Sklenené izolátory s charakteristickou impedanciou 50 ohmov so štandardnými konektormi s milimetrovými vlnami SMA, 2,92, 2,4 atď. spojenými na oboch koncoch na testovanie elektrického výkonu.

RF $ $ SERIES

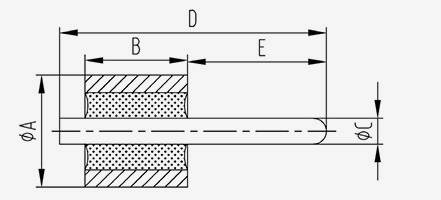

  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava

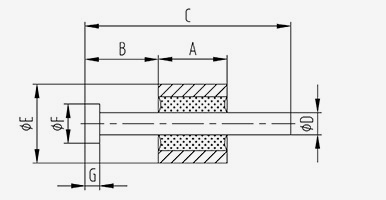

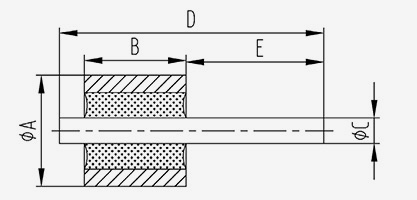

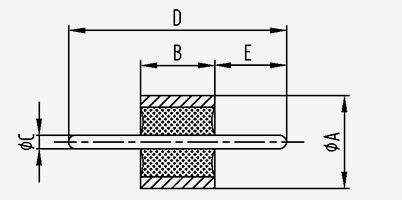

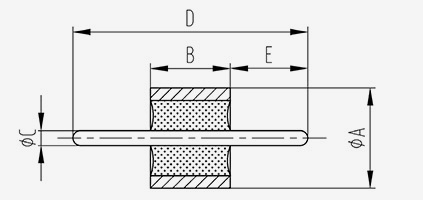

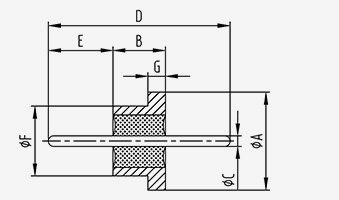

    Model Veľkosť (mm)
    A B C D E
    HS1710-0,23 (2,8-0,3) 1.73 1 0.23 2.8 0.3
    HS1710-0,23 (6,2-2,7) 1.73 1 0.23 6.2 2.7
    HS1710A 1.73 1 0.23 3 1
    HS1714-0,23 (2-0,3) 1.73 1.4 0.23 2 0.3
    V1714-0,23 (2,69-0,5) 1.73 1.4 0.23 2.7 0.5
    V1714-0,23 (3,9-1,7) 1.73 1.4 0.23 3.9 1.7
    V1714-0,23 (4,5-1,7) 1.73 1.4 0.23 4.5 1.7
    HS1714-0,23 (3-1,1) 1.73 1.4 0.23 3 1.1
    HSI714E 1.73 1.4 0.23 2.9 1
    HS1714F 1.73 1.4 0.23 2.79 0.9
    HS1715-0,23 (3,2-0,8) 1.73 1.5 0.23 3.2 0.8
    HS1716A 1.73 1.65 0.23 3.4 1
    V1719-0,23 (5,0-1,7) 1.73 1.9 0.23 5 1.7
    V1720-0,23 (3,3-0,5) 1.73 2 0.23 3.3 0.5
    HS1720-0,23 (3,7-1,2) 1.73 2 0.23 3.7 1.2
    V1720-0,23 (4,0-1,0) 1.73 2 0.23 4 1
    HS1720-0,23 (6-2) 1.73 2 0.23 6 2
    V1724-0,23 (3,7-0,5) 1.73 2.4 0.23 3.7 0.5
    HS1724-0,23 (4,5-1,7) 1.73 2.4 0.23 4.5 1.7
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    V1727-0,23 (4,0-0,5) 1.73 2.7 0.23 4 0.5
    HS1727A 1.73 2.7 0.23 4.7 1
    HS1728-0,23 (4-0,5) 1.73 2.8 0.23 4 0.5
    HS1730-0,23 (4,3-0,5) 1.73 3 0.23 4.3 0.5
    V1730-0,23 (5,0-1,0) 1.73 3 0.23 5 1
    HS1734-0,23-01 1.73 3.4 0.23 5.2 1
    HS1744-0,23-01 1.73 4.4 0.23 6.2 1
    HS1749-0,23 (8,9-2,0) 1.73 4.9 0.23 8.9 2
    HS1751A 1.73 5.1 0.23 5.9 0.4
    HS1756-0,23 (6,6-0,5) 1.73 5.6 0.23 6.6 0.5
    HS1914-0,3 (2,55-0,35) 1.9 1.4 0.3 2.55 0.35
    HS1914-0,3 (3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914C 1.9 1.4 0.3 3.6 0.7
    HS1914-0,3 (4,4-2) 1.9 1.4 0.3 4.4 2
    HS1914-0,3 (3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914-0,3 (3,8-1,2) 1.9 1.4 0.3 3.8 1.2
    HS1914-0,3 (4,4-2) 1.9 1.4 0.3 4.4 2
    HS1916-0,3 (4,7-0,8) 1.9 1.6 0.3 4.7 0.8
    HS1916B 1.9 1.6 0.3 4.9 0.8
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS1917-0,3 (3,45-1) 1.9 1.75 0.3 3.45 1
    HS1918-0,3 (5,8-2) 1.9 1.8 0.3 5.8 2
    HS1918-0,3 (7,8-4,2) 1.9 1.8 0.3 7.8 4.2
    HS1918-0,3 (3,5-1) 1.95 1.8 0.3 3.5 1
    HS1934-0,3 (4,6-0,4) 1.9 3.4 0.3 4.6 0.4
    HS2006-0,3 (3,2-2) 2 0.6 0.3 3.2 2
    HS2008-0,3 (1,32-0,26) 2 0.8 0.3 1.32 0.26
    HS2008F 2 0.8 0.3 1.7 0.45
    HS2008-0,3 (1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2008-0,3 (2,8-1,0) 2 0.8 0.3 2.8 1
    HS2008-0,3 (3,0-1,5) 2 0.8 0.3 3 1.5
    HS2008-0,3 (3,4-0,8) 2 0.8 0.3 3.4 0.8
    HS2008-0,3 (3,6-1,2) 2 0.8 0.3 3.6 1.2
    HS2008-0,3 (5,4-2,6) 2 0.8 0.3 5.4 2.6
    HS2008-0,3 (6-2,6) 2 0.8 0.3 6 2.6
    HS2010-0,3 (2,1-0,7) 2 1 0.3 2.1 0.7
    HS2010-0,3 (2,5-1) 2 1 0.3 2.5 1
    HS2010-0,3 (3,2-1,2) 2 1 0.3 3.2 1.2
    HS2011-0,3(2,1-0,5) 2 1.1 0.3 2.1 0.5
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2012A 2 1.2 0.3 3.5 1.2
    HS2012-0,3 (6-1,8) 2 1.2 0.3 6 1.8
    HS2012-0,3 (6,7-1,5) 2 1.2 0.3 6.7 1.5
    HS2013-0,3 (2,3-0,5) 2 1.3 0.3 2.3 0.5
    HS2014-0,3 (1,92-0,26) 2 1.4 0.3 1.92 0.26
    HS2014-0,3 (2,12-0,36) 2 1.4 0.3 2.12 0.36
    HS2014-0,3 (2,4-0,5) 2 1.4 0.3 2.4 0.5
    HS2014D 2 1.4 0.3 3.1 0.45
    HS2014-0,3 (4,4-1,5) 2 1.4 0.3 4.4 1.5
    HS2014-0,3 (4,4-1) 2 1.4 0.3 4.4 1
    HS2014-0,3 (4,55-1,5) 2 1.4 0.3 4.55 1.5
    HS2014-0,3 (4,65-1,5) 2 1.4 0.3 4.65 1.5
    HS2014-0,3 (5,5-1,9) 2 1.4 0.3 5.5 1.9
    HS2014-0,3 (5,7-1,8) 2 1.4 0.3 5.7 1.8
    HS2014-0,3 (8,0-4,6) 2 1.4 0.3 8 4.6
    HS2014-0.3 (8-1.9) 2 1.4 0.3 8 1.9
    HS2015-0,3 (3,25-0,75) 2 1.5 0.3 3.25 0.75
    HS2016-0,3 (2,7-0,7) 2 1.6 0.3 2.7 0.7
    HS2016-0,3(2,8-0,5) 2 1.6 0.3 2.8 0.5
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2016-0,3 (3,5-1,2) 2 1.6 0.3 3.5 1.2
    HS2016-0,3 (3,6-1) 2 1.6 0.3 3.6 1
    HS2016-0,3 (3,9-0,4) 2 1.6 0.3 3.9 0.4
    HS2016E 2 1.6 0.3 3.9 0.6
    HS2016-0.3 (4.1-1) 2 1.6 0.3 4.1 1
    HS2016-0,3 (4,2-0,8) 2 1.6 0.3 4.2 0.8
    HS2016-0,3 (4,6-1,2) 2 1.6 0.3 4.6 1.2
    HS2016-0,3 (4,6-1,8) 2 1.6 0.3 4.6 1.8
    Ka2016-0,3 (5-2,9) 2 1.6 0.3 5 2.9
    HS2016-0,3 (5,2-1,8) 2 1.6 0.3 5.2 1.8
    HS2016-0,3 (8,0-4,6) 2 1.6 0.3 8 4.6
    HS2016-0.3 (8-1.8) 2 1.6 0.3 8 1.8
    HS2016-0,3 (12-2,4) 2 1.6 0.3 12 2.4
    HS2016-0.3 (20.4-4.6) 2 1.6 0.3 20.4 4.6
    HS2017-0,3 (3,3-0,8) 2 1.7 0.3 3.3 0.8
    HS2017-0,3 (8,5-2,0) 2 1.7 0.3 8.5 2
    HS2018-0,3 (3,5-1) 2 1.8 0.3 3.5 1
    HS2019-0.3-01 2 1.9 0.3
    HS2020-0,3 (3,4-0,4) 2 2 0.3 3.4 0.4
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2020-0,3 (3,8-0,8) 2 2 0.3 3.8 0.8
    HS2020-0,3 (5,6-2,8) 2 2 0.3 5.6 2.8
    HS2020-0,3 (5,7-2,9) 2 2 0.3 5.7 2.9
    HS2020-0,3 (6-2) 2 2 0.3 6 2
    HS2020-0,3 (12-5) 2 2 0.3 12 5
    HS2022F 2 2.2 0.3 3.1 0.45
    HS2022-0,3 (3,2-0,7) 2 2.2 0.3 3.2 0.7
    HS2023-0,3 (3,35-0,7) 2 2.3 0.3 3.35 0.7
    HS2023-0,3 (3,7-0,7) 2 2.3 0.3 3.7 0.7
    HS2025-0,3 (4,8-0,9) 2 2.5 0.3 4.8 0.9
    HS2025-0,3 (6-1,5) 2 2.5 0.3 6 1.5
    HS2025-0,38 (7,4-1,4) 2 2.5 0.38 7.4 1.4
    HS2026.5-0.3-01 2 2.6 5 0.3 0.1
    HS2028-0,3 (4,9-0,5) 2 2.8 0.3 4.9 0.5
    HS2029-0,3 (4,1-0,8) 2 2.9 0.3 4.1 0.8
    HS2029-0,3 (4,9-0,5) 2 2.9 0.3 4.9 0.5
    HS2030-0,3 (5,2-1,5) 2 3 0.3 5.2 1.5
    HS2030-0,3 (5,8-1) 2 3 0.3 5.8 1
    HS2030-0,3(8-2) 2 3 0.3 8 2
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2030-0,3 (9-1,5) 2 3 0.3 9 1.5
    HS2034-0,3 (4,4-0,7) 2 3.4 0.3 4.4 0.7
    HS2035-0,3 (6,6-1,8) 2 3.5 0.3 6.6 1.8
    HS2035-0,3 (6,65-1,3) 2 3.5 0.3 6.65 1.3
    HS2035-0,3 (7,1-1,3) 2 3.5 0.3 7.1 1.3
    HS2035-0,3 (9,5-3) 2 3.5 0.3 9.5 3
    HS2036-0,3 (5,7-0,7) 2 3.6 0.3 5.7 0.7
    HS2040A 2 4 0.3 5.1 0.8
    HS2045-0,7 (11,5-2) 2 4.5 0.7 11.5 2
    HS2050-0,3 (6,4-0,7) 2 5 0.3 6.4 0.7
    HS2507-0,38 (2,2-0,3) 2.5 0.7 0.38 2.2 0.3
    HS2508-0,38 (1,8-0,3) 2.5 0.8 0.38 1.8 0.3
    HS2508-0,38 (2-0,5) 2.5 0.8 0.38 2 0.5
    HS2510-0,38 (3,6-1,3 ) 2.5 1 0.38 3.6 1.3
    HS2510-0,38 (7-3) 2.5 1 0.38 7 3
    HS2511-0,38 (2,4-0,5) 2.5 1.1 0.38 2.4 0.5
    HS2511-0,38 (3,7-0,6) 2.5 1.1 0.38 3.7 0.6
    HS2512-0,38 (3,1-0,8) 2.5 1.1 0.38 3.7 0.6
    HS4414-0,3 (3,2-1,1) 4.4 1.4 0.3 3.2 1.1
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2516-0,3 (7,5-2,14) 2.5 1.6 0.3 7.5 2.14
    HS2516-0,3 (8-1,8) 2.5 1.6 0.3 8 1.8
    HS2516-0,38 (3,5-0,7) 2.5 1.6 0.38 3.5 0.7
    HS2516-0,38 (4,1-1,25) 2.5 1.6 0.38 4.1 1.25
    HS2516-0,38 (4,3-1,2) 2.5 1.6 0.38 4.3 1.2
    Ka2511-0,38 (2,7-1,0) 2.5 1.1 0.38 2.7 1
    Ka2516-0,38 (2,9-0,3) 2.5 1.6 0.38 2.9 0.3
    K2516-0,38 (4-1,5) 2.5 1.6 0.38 4 1.5
    HS2516-0,38 (4,5-1,2) 2.5 1.6 0.38 4.5 1.2
    HS2516-0,38 (4,6-1) 2.5 1.6 0.38 4.6 1
    HS2516E 2.5 1.6 0.38 4.6 1.5
    HS2516G 2.5 1.6 0.38 4.6 1.5
    HS2516-0,38 (4,8-1,2) 2.5 1.6 0.38 4.8 1.2
    HS2516-0,38 (4,9-1,5) 2.5 1.6 0.38 4.9 1.5
    HS2516-0,38 (5,1-1,6) 2.5 1.6 0.38 5.1 1.6
    HS2516-0,38 (5,3-1,2) 2.5 1.6 0.38 5.3 1.2
    Ka2516-0,38 (5,6-3,0) 2.5 1.6 0.38 5.6 3
    HS2516-0,38 (6,1-1,3) 2.5 1.6 0.38 6.1 1.3
    HS2516-0,38 (7,1-1,4) 2.5 1.6 0.38 7.1 1.4
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2516-0,38 (7,41-1,27) 2.5 1.6 0.38 7.41 1.27
    HS2516F 2.5 1.6 0.38 7.45 4.55
    HS2516-0,38-01 2.5 1.6 0.38 7.5 1.3
    HS2516-0,38 (8-1,8) 2.5 1.6 0.38 8 1.8
    RF2516-0,38 (8-4,6) 2.5 1.6 0.38 8 4.6
    HS2516-0,38 (8-5) 2.5 1.6 0.38 8 5
    K2516-0,38 (8-1,5) 2.5 1.6 0.38 8 1.5
    K2516-0,38 (8-5,9) 2.5 1.6 0.38 8 5.9
    HS2516-0,38 (11,6-5) 2.5 1.6 0.38 11.6 5
    HS2516-0,38 (12-2,0) 2.5 1.6 0.38 12 2
    HS2520-0,38 (6-2) 2.5 2 0.38 6 2
    HS2520-0,38 (7,4-1,4) 2.5 2 0.38 7.4 1.4
    HS2520-0,38 (7,8-1,4) 2.5 2 0.38 7.8 1.4
    HS2520-0,38 (9,0-2,0) 2.5 2 0.38 9 2
    HS2520-0,38 (12-5) 2.5 2 0.38 12 5
    HS2520-0,38 (15-2) 2.5 2 0.38 15 2
    HS2524-0,38 (5,7-1,1) 2.5 2.4 0.38 5.7 1.1
    HS2526-0,38 (6,6-2) 2.5 2.6 0.38 6.6 2
    HS2530-0,38 (3,6-0,3) 2.5 3 0.38 3.6 0.3
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    Ka2530-0,38 (4,6-1,0) 2.5 3 0.38 4.6 1
    HS2530A 2.5 3 0.38 5 1
    HS2530-0,38 (7,5-1,5) 2.5 3 0.38 7.5 1.5
    HS2530-0,38 (8-0,4) 2.5 3 0.38 8 0.4
    HS2530-0,38 (8-2) 2.5 3 0.38 8 2
    HS2530-0,38 (9-3) 2.5 3 0.38 9 3
    HS2530-0,38 (12-2,2) 2.5 3 0.38 12 2.2
    HS2530-0,38 (13,9-8,2) 2.5 3 0.38 13.9 8.2
    HS2530-0,38 (20-4) 2.5 3 0.38 20 4
    HS2533-0,38 (6,5-1,2) 2.5 3.3 0.38 6.5 1.2
    HS2535-0,38 (7,5-2) 2.5 3.5 0.38 7.5 2
    HS2537-0,38 (7,7-2) 2.5 3.7 0.38 7.7 2
    HS2540-0,38 (11-1,8) 2.5 4 0.38 11 1.8
    HS2545-0,38 (8-1,3) 2.5 4.5 0.38 8 1.3
    HS2550-0,38 (6,9-1,5) 2.5 5 0.38 6.9 1.5
    HS2550-0,38 (11-2) 2.5 5 0.38 11 2
    HS2558-0,38 (14,8-6) 2.5 5.8 0.38 14.8 6
    HS2575-0,38 (12-1,3) 2.5 7.5 0.38 12 1.3
    HS2810-0,45 (3,3-0,35) 2.8 1 0.45 3.3 0.35
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS2815-0,45 (5,75-1,25) 2.8 1.5 0.45 5.75 1.25
    HS2816-0,45 (4,6-1,5) 2.8 1.6 0.45 4.6 1.5
    HS2816-0,45(4,9-1,8)-R 2.8 1.6 0.45 4.9 1.8
    HS2816-0,45 (5,1-1,5) 2.8 1.6 0.45 5.1 1.5
    HS2816-0,45 (5,2-1,1) 2.8 1.6 0.45 5.2 1.1
    HS2816-0,45 (5,4-2) 2.8 1.6 0.45 5.4 2
    HS2816-0,45 (5,6-2) 2.8 1.6 0.45 5.6 2
    HS2816-0,45 (6,2-1,8) 2.8 1.6 0.45 6.2 1.8
    HS2816-0,45 (8,0-4,6) 2.8 1.6 0.45 8 4.6
    HS2816-0,45 (8-1,8) 2.8 1.6 0.45 8 1.8
    HS2816-0,45 (11,6-5) 2.8 1.6 0.45 11.6 5
    HS2816-0,45 (12-3,0) 2.8 1.6 0.45 12 3
    HS2831-0,45 (5,2-1,8) 2.8 3.1 0.45 5.2 1.8
    HS2843-0,45 (8,3-2) 2.8 4.3 0.45 8.3 2
    HS3015-0,5 (4,3-0,8) 3 1.5 0.5 4.3 0.8
    HS3016-0,5 (3,4-0,9) 3 1.6 0.5 3.4 0.9
    HS3016-0,5 (4,6-1) 3 1.6 0.5 4.6 1
    HS3016-0,5 (4,6-1,5) 3 1.6 0.5 4.6 1.5
    HS3016B 3 1.6 0.38 4.9 1.8
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS3016-0,5 (5,6-2) 3 1.6 0.5 5.6 2
    HS3016C 3 1.6 0.5 6.6 2
    HS3016-0,5 (6,6-2,5) 3 1.6 0.5 6.6 2.5
    HS3016-0,5 (7,5-2) 3 1.6 0.5 7.5 2
    HS3016-0,5 (7,5-3,9) 3 1.6 0.5 7.5 3.9
    HS3016-0,5 (7,8-2,0) 3 1.6 0.5 7.8 2
    HS3016-0,5 (9,65-3,05) 3 1.6 0.5 9.65 3.05
    HS3016-0,5 (12-5,0) 3 1.6 0.5 12 5
    HS3016-0,5 (14,3-1,5) 3 1.6 0.5 14.3 1.5
    HS3020-0,5 (5-1,8) 3 2 0.5 5 1.8
    HS3020-0,5 (6,0-1,5) 3 2 0.5 6 1.5
    HS3020-0,5 (6,5-2,2) 3 2 0.5 6.5 2.2
    HS3020-0,5 (6,5-2,3) 3 2 0.5 6.5 2.3
    HS3020-0,5 (6,8-1,8) 3 2 0.5 6.8 1.8
    HS3020-0,5 (7,5-2,2) 3 2 0.5 7.5 2.2
    HS3020-0,5 (8-2) 3 2 0.5 8 2
    HS3020-0,5 (8,5-2,2) 3 2 0.5 8.5 2.2
    HS3020-0,5 (8,5-4,3) 3 2 0.5 8.5 4.3
    HS3020-0,5(10-4) 3 2 0.5 10 4
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS3020-0,5 (10-1,5) 3 2 0.5 10 1.5
    HS3020-0,5 (12-4,0) 3 2 0.5 12 4
    HS3020-0,5 (12-5,0) 3 2 0.5 12 5
    HS3020-0,5 (12-6) 3 2 0.5 12 6
    HS3020-0,5 (15-2) 3 2 0.5 15 2
    HS3025-0,5 (5,4-1,2) 3 2.5 0.5 5.4 1.2
    HS3030A 3 3 0.38 10 1.5
    HS3030-0,5 (6,5-2) 3 3 0.5 6.5 2
    HS3030-0,5 (6,6-1,8) 3 3 0.5 6.6 1.8
    HS3030-0,5(7,5-2)-R 3 3 0.5 7.5 2
    HS3030-0,5 (8,8-1,8) 3 3 0.5 8.8 1.8
    HS3030-0,5 (10-2) 3 3 0.5 10 2
    HS3030-0,5 (12-3) 3 3 0.5 12 3
    HS3030-0,5 (12-2) 3 3 0.5 12 2
    HS3030-0,5 (14-4,0) 3 3 0.5 14 4
    HS3035-0,5 (6-1) 3 3.5 0.5 6 1
    HS3035-0,5 (11,5-4) 3 3.5 0.5 11.5 4
    HS3040A 3 4 0.5 10.4 4
    HS3042-0,5 (9,0-2,2) 3 4.2 0.5 9 2.2
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS3045-0,5 (8,5-2) 3 4.5 0.5 8.5 2
    HS3047-0,5 (9,4-2,2) 3 4.7 0.5 9.4 2.2
    HS3047-0,5 (12-5,1) 3 4.7 0.5 12 5.1
    HS3050-0,5 (9-2) 3 5 0.5 9 2
    HS3052A 3 5.2 0.5 10.3 4
    HS3057-0,5 (12,5-3) 3 5.7 0.5 12.5 3
    HS3620-0,5 (9-2,5) 3.6 2 0.5 9 2.5
    HS3616-0,6 (12,2-1,6) 3.6 1.6 0.6 12.2 1.6
    HS3625-0,6 (6,5-2) 3.6 2.5 0.6 6.5 2
    HS2540-0,8 (27-5) 2.5 4 0.8 27 5
    HS4030A 4 3 1 10.6 4.6
    HS5010-0,8 (5,9-2,45) 5 1 0.8 5.9 2.45
    HS5015-0,8 (7,3-4,9) 5 1.5 0.8 7.3 4.9
    HS5016B 5 1.6 0.8 5.6 2
    HS5016-0,8 (8,6-3,0) 5 1.6 0.8 8.6 3
    HS5030-0,8 (17,2-2) 5 3 0.8 17.2 2
    HS5040-0,8 (12-3) 5 4 0.8 12 3
    HS5060-0,8 (11,5-2,5) 5 6 0.8 11.5 2.5
    HS5065-0,8 (13,7-3) 5 6.5 0.8 13.7 3
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS5065-0,8 (15,5-3) 5 6.5 0.8 15.5 3
    HS5516-0,9 (8,3-2,8) 5.5 1.6 0.9 8.3 2.8
    HS5516-0,9 (8,5-2,8) 5.5 1.6 0.9 8.5 2.8
    HS5516-0,9 (8,7-2,8) 5.5 1.6 0.9 8.7 2.8
    HS5516-0,9 (8,9-2,8) 5.5 1.6 0.9 8.9 2.8
    HS5516-0,9 (9,1-2,8) 5.5 1.6 0.9 9.1 2.8
    HS5516-0,9 (11,9-2,8) 5.5 1.6 0.9 11.9 2.8
    HS5516-0,9 (12,6-2) 5.5 1.6 0.9 12.6 2
    HS5516-0,9 (13,8-2,8) 5.5 1.6 0.9 13.8 2.8
    HS5525-0,9 (9,7-1,6) 5.5 2.5 0.9 9.7 1.6
    HS5525-0,9 (16-5) 5.5 2.5 0.9 16 5
    HS5530-0,9 (8,8-2,3) 5.5 3 0.9 8.8 2.3
    HS5530-0,9 (9,6-2,3) 5.5 3 0.9 9.6 2.3
    HS5530-0,9 (13,8-2,8) 5.5 3 0.9 13.8 2.8
    HS5530A 5.5 3 1.35 13.5 7.5
    HS5530B 5.5 3 1.35 13.8 7.8
    HS6016-1.0 (8.5-1.5) 6 1.6 1 8.5 1.5
    HS6840-0,9 (7-1,5) 6.8 4 0.9 7 1.5
    HS8330-1.3(13-5) 8.3 3 1.3 13 5
  • Charakteristická impedancia 50Ω - plochá hlava s jedným jadrom
    Charakteristická impedancia 50Ω - plochá hlava s jedným jadrom
    Model Veľkosť (mm)
    A B C D E
    Ka2008-0,3 (1,4-0,3) 2 0.8 0.3 1.4 0.3
    HS2008-0,3 (1,65-0,35) 2 0.8 0.3 1.65 0.35
    Ka2008-0,3 (1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2010-0,3 (1,9-0,35) 2 1 0.3 1.9 0.35
    HS2010-0,3 (2-0,5) 2 1 0.3 2 0.5
    HS2010-0,3 (2,5-0,5) 2 1 0.3 2.5 0.5
    HS2013-0,3 (2,4-0,4) 2 1.3 0.3 2.4 0.4
    HS2014-0,3 (2,6-0,4) 2 1.4 0.3 2.6 0.4
    HS2014E 2 1.4 0.3 2.3 0.45
    HS2014F 2 1.4 0.3 2.35 0.5
    HS2016-0.3-01 2 1.6 0.3 3.1 1
    HS2016-0,3 (3,3-0,7) 2 1.6 0.3 3.3 0.7
    HS2016-0.3-02 2 1.6 0.3 3.3 1
    HS2016-0,3 (5,6-2) 2 1.6 0.3 5.6 2
    HS2019-0,3 (3-0,35) 2 1.9 0.3 3 0.35
    HS2020-0.3-02 2 2 0.3 3.5 0.5
    HS2020-0,3 (3,6-0,8) 2 2 0.3 3.6 0.8
    HS2030-0,3 (4,2-0,7) 2 3 0.3 4.2 0.7
  • Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Charakteristická impedancia 50Ω - jednojadrová okrúhla hlava
    Model Veľkosť (mm)
    A B C D E
    HS8740-1,38 (8,4-3,2) 8.7 4 1.38 8.4 3.2
    HS9430-1.5 (9-3) 9.4 3 1.5 9 3
    HS9430-1.5 (11-4) 9.4 3 1.5 11 4
    HS9640-1,5 (9,2-3,2) 9.6 4 1.5 9.2 3.2
    HS10050-1,7 (15-5) 10 5 1.7 15 5
    HS130100-3(18-4) 13 10 3 18 4
  • Charakteristická impedancia 50Ω - Jednojadrový okrúhly hrot
    Charakteristická impedancia 50Ω - Jednojadrový okrúhly hrot
    Model Veľkosť (mm)
    A B C D E
    HS2330-0,23 (5,3-0,3) 2.3 3 0.23 5.3 0.3
    HS2815-0,3 (5,2-1,2) 2.8 1.5 0.3 5.2 1.2
    HS2815-0,3 (7,2-1,2) 2.8 1.5 0.3 7.2 1.2
    HS2635-0,3 (7,1-1,3) 2.6 3.5 0.3 7.1 1.3
    HS3822-0,5 (14,4-3,7) 3.8 2.2 0.5 14.4 3.7
    HS3525-0,5(11,5-6) 3.5 2.5 0.5 11.5 6
  • Charakteristická impedancia 50Ω - plochá hlava s jedným jadrom
    Charakteristická impedancia 50Ω - plochá hlava s jedným jadrom
    Model Veľkosť (mm)
    A B C D E
    HS2516-0,38 (5,1-2) 2.5 1.6 0.38 5.1 2
    HS2516-0,38 (7,37-4,5) 2.5 1.6 0.38 7.37 4.5
    HS2517-0,38-01 2.5 1.7 0.38 2.7 0.65
    HS2520-0,38 (3,2-0,5) 2.5 2 0.38 3.2 0.5
    HS2525-0,38-01 2.5 2.5 0.38 3.65 0.65
    HS2530-0,38 (7,5-2,5) 2.5 3 0.38 7.5 2.5
    HS2816-0,45 (4,9-1,8) 2.8 1.6 0.45 4.9 1.8
    HS2816-0,45-01 2.8 1.6 0.45 5 3
    HS2816-0,45 (6-1,5) 2.8 1.6 0.45 6 1.5
    HS3030-0,5 (7,5-2) 3 3 0.5 7.5 2
  • Charakteristická impedancia 50Ω - jednojadrový plochý okrúhly hrot
    Charakteristická impedancia 50Ω - jednojadrový plochý okrúhly hrot
    Model Veľkosť (mm)
    A B C D E
    HS2006-0,3 (3,1-1,8) 2 0.6 0.3 3.1 1.8
    HS2010-0,3 (3,5-2) 2 1 0.3 3.5 2
    HS2020-0.3-01 2 2 0.3 3.7 0.6
    HS2035-0,3 (6,4-1,8) 2 3.5 0.3 6.4 1.8
    HS2816-0,45 (11,7-7,6) 2.8 1.6 0.45 11.7 7.6
    HS3020-0,5 (10-6,5) 3 2 0.5 10 6.5
    HS3216-0,5 (7,1-4) 3.2 1.6 0.5 7.1 4
    HS6448-1,0 (10,2-3,5) 6.4 4.8 1 10.2 3.5

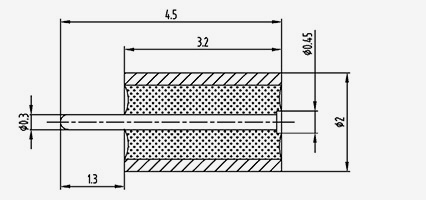

  • Ka2032-0,3 (4,5-1,3)
    Ka2032-0,3 (4,5-1,3)
    Model
    Ka2032-0,3(4,5-1,3)
  • K2010-0,3 (1,05-0,05)
    K2010-0,3 (1,05-0,05)
    Model
    K2010-0,3 (1,05-0,05)
  • HS2510-0.3-02
    HS2510-0.3-02
    Model
    HS2510-0,3-02

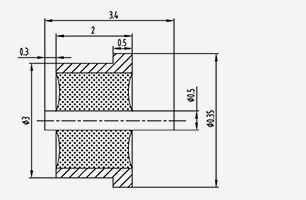

  • HS3520-0,5 (3,4-0,3)
    HS3520-0,5 (3,4-0,3)
    Model
    HS3520-0,5 (3,4-0,3)

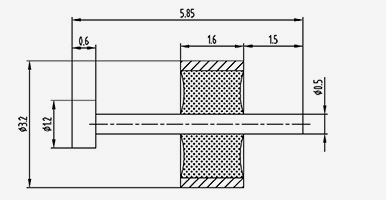

  • Ka3216-0,5 (5,85-1,5)
    Ka3216-0,5 (5,85-1,5)
    Model
    Ka3216-0,5(5,85-1,5)

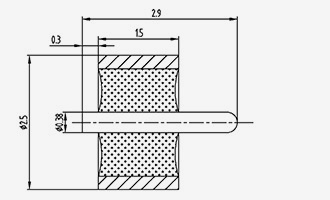

  • K2515-0,38 (2,9-0,3)
    K2515-0,38 (2,9-0,3)
    Model
    K2515-0,38 (2,9-0,3)
  • 2-K482515-0,38 (2,9-0,3)
    2-K482515-0,38 (2,9-0,3)
    Model
    2-K482515-0,38 (2,9-0,3)
  • KW2016-0,3 (0,7-1,6)
    KW2016-0,3 (0,7-1,6)
    Model
    KW2016-0,3(0,7-1,6)
  • KW2016-0,3 (1-2,2)
    KW2016-0,3 (1-2,2)
    Model
    KW2016-0,3(1-2,2)
  • KW2025-0,3 (1-2,2)
    KW2025-0,3 (1-2,2)
    Model
    KW2025-0,3(1-2,2)
  • JPW2040-0.3-01
    JPW2040-0.3-01
    Model
    JPW2040-0.3-01
  • KW2018-0,3 (0,95-2,1)
    KW2018-0,3 (0,95-2,1)
    Model
    KW2018-0,3(0,95-2,1)
  • Charakteristická impedancia bez 50Ω – jednojadrový okrúhly hrot
    Charakteristická impedancia bez 50Ω – jednojadrový okrúhly hrot
    Model Veľkosť (mm)
    A B C D E
    JD1515-0,4 (5-1,5) 1.5 1.5 0.4 5 5
    JD1615-0,4 (8-1,9) 1.6 1.5 0.4 8 8
    JD1616-0,4 (30-14,2) 1.6 1.6 0.4 30 30
    JD1614-0,45 (11,4-5) 1.6 1.4 0.45 11.4 11.4
    JD1616-0,45 (4,65-1,05) 1.6 1.6 0.45 4.65 4.65
    JD1616-0,45 (16-4) 1.6 1.6 0.45 16 16
    JD1616-0,45 (30-14,2) 1.6 1.6 0.45 30 30
    JD2020-0,45 (6,3-3) 2 2 0.45 6.3 6.3
    JD2020-0,45 (10-4) 2 2 0.45 10 10
    JD1614-0,5 (9-4) 1.6 1.4 0.5 9 9
    JD1616-0,5 (30-14,2) 1.6 1.6 0.5 30 30
    JD1619-0,5 (5,1-2) 1.6 1.9 0.5 5.1 5.1
    HS2015-0,5 (7,5-3) 2 1.5 0.5 7.5 7.5
    JD2016-0,5(12-5,8)-R 2 1.6 0.5 12 12
    HS2018-0,5 (9,5-1,5) 2 1.8 0.5 9.5 9.5
    HS2018-0,5 (11,5-7,2) 2 1.8 0.5 11.5 11.5
    HS2030-0,5 (10-2) 2 3 0.5 10 10
    JD1919-0,6 (7,9-1,9)-R 1.9 1.9 0.6 7.9 7.9
  • Charakteristická impedancia bez 50Ω – jednojadrový okrúhly hrot
    Charakteristická impedancia bez 50Ω – jednojadrový okrúhly hrot
    Model Veľkosť (mm)
    A B C D E
    HS2040-0,6 (6-1) 2 4 0.6 6 1
    JD1818-0,7 (10-6) 1.8 1.8 0.7 10 6
    JD1818-0,7 (22,2-0,4) 1.8 1.8 0.7 22.2 0.4
    HS2016-0,7 (4,6-1,5) 2 1.6 0.7 4.6 1.5
    HS2016-0,7 (6,3-1,5) 2 1.6 0.7 6.3 1.5
    HS2016-0,7(7,1-1,5)-R 2 1.6 0.7 7.1 1.5
    HS2016-0,7 (7,6-1,5) 2 1.6 0.7 7.6 1.5
    HS2016-0.7 (9.6-4) 2 1.6 0.7 9.6 4
    K2016-0.7 (11.-4.6) 2 1.6 0.7 11 4.6
    HS2016-0.7 (11.6-5) 2 1.6 0.7 11.6 5
    HS2016-0.7 (17.-15.1) 2 1.6 0.7 17 15.1
    HS2016-0,7 (20-0,3) 2 1.6 0.7 20 0.3
    HS2017-0.7 (9.7-3) 2 1.7 0.7 9.7 3
    HS2035-0,7 (13-3) 2 3.5 0.7 13 3
    HS2020-0,75 (12-4) 2 2 0.75 12 4
    HS2015-0.8 (6.5-3) 2 1.5 0.8 6.5 3
    JD2015-0.8 (10.5-3) 2 1.5 0.8 10.5 3
    JD2063-0,5(10,3-2) 2 6.3 0.5 10.3 2
  • Charakteristická impedancia bez 50Ω – jednojadrový okrúhly hrot
    Charakteristická impedancia bez 50Ω – jednojadrový okrúhly hrot
    Model Veľkosť (mm)
    A B C D E
    JD2518-0,8 (12,8-5) 2.5 1.8 0.8 12.8 5
    JD2520-0,8 (14-4) 2.5 2 0.8 14 4
    JD2540-0,8 (10-4) 2.5 4 0.8 10 4
    JD3218-0,8 (51,8-20) 3.2 1.8 0.8 51.8 20
    JD2530-0,9 (6,6-1,8) 2.5 3 0.9 6.6 1.8
    JD2540A 2.5 4 0.8 10 4
    JD2816-1 (6.6-2) 2.8 1.6 1 6.6 2
    K2816-1.0 (16-10) 2.8 1.6 1 16 10
    JD3218-1(27-15) 3.2 1.8 1 27 15
    JD3015-1,3 (10,2-6,1) 3 1.5 1.3 10.2 6.1
    JD3015-1,3 (10,5-3) 3 1.5 1.3 10.5 3
    JD3430-1,4 (10,5-4,5) 3.4 3 1.4 10.5 4.5
    JD12940-1,7 (10-3) 12.9 4 1.7 10 3
    JD3916-2 (6,6-2) 3.9 1.6 2 6.6 2
  • Impedančná jednojadrová plochá hlava bez charakteristiky 50Ω
    Impedančná jednojadrová plochá hlava bez charakteristiky 50Ω
    Model Veľkosť (mm)
    A B C D E
    JD1510-0,3-01 1.5 1 0.3 5.5 1.5
    JD1315-0,35-01 1.3 1.5 0.35 3.5 0.3
    JD1515-0,4 (4,5-0,5) 1.5 1.5 0.4 4.5 0.5
    JD1516-0.4-01 1.5 1.6 0.4 14.6 1
    JD1615-0,5 (7-0,5) 1.6 1.5 0.5 7 0.5
    JD1619-0,5 (8,7-3) 1.6 1.9 0.5 8.7 3
    JD1619-0,5 (10,3-4,6) 1.6 1.9 0.5 10.3 4.6
    JD2016-0,5 (4,5-0,6) 2 1.6 0.5 4.5 0.6
    JD2016-0.5 (12.-5.8) 2 1.6 0.5 12 5.8
    JD2020-0.5-01 2 2 0.5 5.2 0.5
    JD2044-0,5 (6,3-0,4) 2 4.4 0.5 6.3 0.4
    JD1919-0,6 (7,9-1,9) 1.9 1.9 0.6 7.9 1.9
    RF2010-0,7 (6,0-3,0) 2 1 0.7 6 3
    JD2015-0.8 (6.5-3) 2 1.5 0.8 6.5 3
    RF2016-0,8 (6,6-4,5) 2 1.6 0.8 6.6 4.5
    JD2816-1 (10,3-4,9) 2.8 1.6 1 10.3 4.9
  • Charakteristická impedancia bez 50 Ω – plochý okrúhly hrot s jedným jadrom
    Charakteristická impedancia bez 50 Ω – plochý okrúhly hrot s jedným jadrom
    Model Veľkosť (mm)
    A B C D E
    RF1515-0,38 (2,9-0,3) 1.5 1.5 0.38 2.9 0.3
    JD1614-0,5 (17,9-0,5) 1.6 1.4 0.5 17.9 0.5
    JD1615-0,5 (9-2,5) 1.6 1.5 0.5 9 2.5
    JD2016-0.7 (8.1-4.5) 2 1.6 0.7 8.4 4.5
    JD2040-0,6 (10-4,5) 2 4 0.6 10 4.5
    JD2016-0.7 (9.1-2.5) 2 1.6 0.7 9.1 2.5
    JD2035-0,7(22-3) 2 3.5 0.7 22 3
  • Charakteristická impedancia nie 50 Ω - Typ klincovej hlavy
    Charakteristická impedancia nie 50 Ω - Typ klincovej hlavy
    Model Veľkosť (mm)
    A B C D E F G
    JD1616-0,45 (4,2-1,5) 1.4 1.5 4.2 0.45 1.6 0.8 0.3
    JD1614-0,45 (6,2-0,8) 1.4 0.8 6.2 0.45 1.6 0.8 0.3
    JD1614-0,45 (6,9-1,5) 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1620-0,45 (7-1) 2 1 7 0.45 1.6 1 0.3
    JD1630-0,5 (7,5-0,5) 3 0.5 7.5 0.5 1.6 0.6 0.2
    JD1630-0,5 (10,5-0,5) 3 0.5 10.5 0.5 1.6 0.6 0.2
    JD1816-0,5 (20-0,5) 1.6 0.5 20 0.5 1.8 0.7 0.3
    JD2020B 2 2 0.6 5.7 1
  • JP2016-0,7 (7,1-1,5)
    JP2016-0,7 (7,1-1,5)
    Model
    JP2016-0,7 (7,1-1,5)

    Model Veľkosť (mm)
    A B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • Charakteristická impedancia nie 50 Ω - Typ klincovej hlavy
    Charakteristická impedancia nie 50 Ω - Typ klincovej hlavy
    Model Veľkosť (mm)
    A B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • JD1516-0,4-02
    JD1516-0,4-02
    Model
    JD1516-0,4-02
  • RF1816-0,8(6,6-4,5)-2
    RF1816-0,8(6,6-4,5)-2
    Model
    RF1816-0,8(6,6-4,5)-2
  • 2-RF281515-0,38 (2,9-0,3)
    2-RF281515-0,38 (2,9-0,3)
    Model
    2-RF281515-0,38 (2,9-0,3)
  • 2-RF301516-0,5 (5,85-1,5)
    2-RF301516-0,5 (5,85-1,5)
    Model
    2-RF301516-0,5 (5,85-1,5)
  • JD301520-0,5-01
    JD301520-0,5-01
    Model
    JD301520-0,5-01
  • JD301515-0,5-01
    JD301515-0,5-01
    Model
    JD301515-0,5-01
  • JD201315-0,35-01
    JD201315-0,35-01
    Model
    JD301515-0,5-01
  • JD271516-0.4-02
    JD271516-0.4-02
    Model
    JD271516-0,4-02
  • JD271516-0.4-01
    JD271516-0.4-01
    Model
    JD271516-0,4-01
  • JD2615-0,35-01
    JD2615-0,35-01
    Model
    JD2615-0,35-01
  • 3-RF411515-0,38 (2,9-0,3)
    3-RF411515-0,38 (2,9-0,3)
    Model
    3-RF411515-0,38 (2,9-0,3)
  • 3-RF421516-0,5 (5,85-1,5)
    3-RF421516-0,5 (5,85-1,5)
    Model
    3-RF421516-0,5 (5,85-1,5)
  • JD261516-0.3-01
    JD261516-0.3-01
    Model
    JD261516-0,3-01
  • JD391516-0.4-01
    JD391516-0.4-01
    Model
    JD391516-0,4-01
  • JD2815-0,35-01
    JD2815-0,35-01
    Model
    JD2815-0,35-01
  • RF3416-0,8(6,6-4,5)-4
    RF3416-0,8(6,6-4,5)-4
    Model
    RF3416-0,8(6,6-4,5)-4
  • 4-RF3416-0,5 (5,85-1,5)
    4-RF3416-0,5 (5,85-1,5)
    Model
    4-RF3416-0,5(5,85-1,5)
  • JD341315-0,35-01
    JD341315-0,35-01
    Model
    JD341315-0,35-01
  • JD272716-0.4-01
    JD272716-0.4-01
    Model
    JD272716-0,4-01
  • JD511516-0.4-01
    JD511516-0.4-01
    Model
    JD511516-0,4-01
  • JD2016-0.3-01
    JD2016-0.3-01
    Model
    JD2016-0.3-01
  • JD3115-0,35-01
    JD3115-0,35-01
    Model
    JD3115-0,35-01
  • JD631516-0.4-01
    JD631516-0.4-01
    Model
    JD631516-0,4-01
  • RF1816-0,8(6,6-4,5)-6
    RF1816-0,8(6,6-4,5)-6
    Model
    RF1816-0,8(6,6-4,5)-6
  • 6-RF811515-0,5 (0,5-8,2)
    6-RF811515-0,5 (0,5-8,2)
    Model
    6-RF811515-0,5(0,5-8,2)
  • 6-RF821515-0,5 (5,5-2,5)
    6-RF821515-0,5 (5,5-2,5)
    Model
    6-RF821515-0,5(5,5-2,5)
  • JD501516-0.4-01
    JD501516-0.4-01
    Model
    JD501516-0,4-01
  • 7-RF941515-0,5 (5,5-2,5)
    7-RF941515-0,5 (5,5-2,5)
    Model
    7-RF941515-0,5 (5,5-2,5)
  • JMC-265-JH
    JMC-265-JH
    Model
    JMC-265-JH
  • JD1201515-0,5-02
    JD1201515-0,5-02
    Model
    JD1201515-0,5-02
  • RF1816-0,8(6,6-4,5)-9
    RF1816-0,8(6,6-4,5)-9
    Model
    RF1816-0,8(6,6-4,5)-9
  • Charakteristická impedancia non-50Ω - Viacjadrový
    Charakteristická impedancia non-50Ω - Viacjadrový
    Model Veľkosť (mm)
    A B C D E F G H prieťah riadok Ukončenie
    JD153815-0,5(7,7-1,2)-2 7.7 1.2 1.5 3.8 1.5 2.1 0.5 0 2 1 Vnútorný vodič horná strana sploštené spojenie
    JD153015-0,5(13,5-4)-2 13.5 4 1.5 3 1.5 1.27 0.5 0 2 1 Zváranie
    JD1613215-0,5(10,6-2)-10 10.6 2 1.6 13.2 1.5 1.27 0.5 0 10 1 Spájkovanie
    JD302915-0,5(8-1)-2 8 1 3 2.9 1.5 1.27 0.5 0 2 1 Lepenie hornej strany vnútorného vodiča
    2-JD165528-0,5(7,6-1)-8 7.6 1 1.6 5.5 2.8 1.07 0.5 0 8 2 Lepenie hornej strany vnútorného vodiča
    2-JD154330-0,5(5,8-2)-5 Al = 5,8
    A2 = 5,1     		B1=2
    B2 = 1,3     		1.5 4.3 3 1.27 0.5 1.5 5 2 Spájka Sploštenie hornej strany
    2-JD156830-0,5(5,8-2)-9 Al = 5,8
    A2 = 5,1     		B1=2
    B2 = 1,3     		1.5 6.8 n 1.27 0.5 1.5 6 2 Weld Sploštenie hornej strany vnútorného vodiča
    2-JD1512030-0,5(9,3-2,8)-18 A1 = 9,3
    A2 = 8     		B1 = 2,8
    B2 = 1,5     		1.5 12 3 1.27 0.5 1.5 18 2 Zváranie Flattening of inner conductor ends
    3-JD155545-0,5(9,5-4)-12 Al = 9,5
    A2 = 7,5
    A3 = 5,5     		B1=4
    B2=3
    B3=2     		1.5 5.5 4.5 1.27 0.5 1.5 12 3 Spájkovanie
    2-JD207015-0,6(7-3)-10 A1=7
    A2 = 6     		B1=3
    B2=2     		2 7 1.5 1.27 0.6 1.5 10 2 Vnútorný vodič sploštený a zlepený na oboch stranách
    2-JD3012230-0,6(10,8-5)18 10.8 5 3 12.2 3 1.27 0.6 1.5 18 2 Spodná strana vnútorného vodiča sploštené spojenie

BUĎTE V KONTAKTE

ODOSLAŤ

SÚVISIACE PRODUKTY

O nás
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd. is China RF sklenený izolátor Supplier and Custom RF sklenený izolátor Company. We are a manufacturer specializing in the production, processing, and trade of communication components, with more than 30 years of experience in RF coaxial connectors, adapters, and cable assemblies. Spoločnosť teraz vyvinula vlastnú obrábaciu dielňu, galvanickú dielňu, montážnu dielňu a skupinu stabilných a spoľahlivých dodávateľov. Cieľom spoločnosti je poskytovať zákazníkom vysokokvalitné produkty. Hlavné produkty sú RF koaxiálne konektory, adaptéry, vysokofrekvenčné káblové zostavy a nízko intermodulačné káblové zostavy. Okrem toho môže spoločnosť tiež poskytovať služby pre zákazníkov s prispôsobenými potrebami, aby splnili špeciálne požiadavky zákazníkov na produkty. Produkty spoločnosti sú široko používané v leteckom a kozmickom priemysle, komunikačných základňových staniciach, zdravotníckych zariadeniach a iných high-tech oblastiach. V čase podnikovej reformy, inovácií, rozvoja a rastu sa spoločnosť ujala iniciatívy vstúpiť do medzinárodného systému manažérstva kvality ISO9001 a neustále zlepšovala úroveň riadenia, aby novým a starým zákazníkom poskytovala uspokojivejšie produkty a služby.
Najnovšie správy
Hľadáte obchodnú príležitosť?

Požiadajte o telefonát ešte dnes

KONTAKTUJTE SA
