Ako si vybrať správny RF koaxiálny adaptér？

Výber správneho RF koaxiálny adaptér je rozhodujúca, keďže ide o potenciálne prekážku signálu; nevhodný výber môže priamo ovplyvniť výkon celého RF systému. Nižšie je uvedený sprievodca výberom RF koaxiálneho adaptéra, ktorý vám pomôže urobiť správnu voľbu.

1. Kľúčové elektrické parametre (základ výkonu)
Tieto parametre priamo určujú, či adaptér môže podporovať vašu prevádzkovú frekvenciu a výkon.

Prevádzková frekvencia:
Toto je prvoradá úvaha! Je dôležité zabezpečiť, aby špecifikovaný frekvenčný rozsah RF koaxiálneho adaptéra pokrýval najvyššiu prevádzkovú frekvenciu vášho systému.
Rôzne typy RF koaxiálnych adaptérov majú svoje vlastné frekvenčné limity. Napríklad typ N sa zvyčajne zvyšuje na 11 GHz, SMA na 18 GHz/26,5 GHz, 3,5 mm na 33 GHz, 2,92 mm (typ K) na 40 GHz a 2,4 mm na 50 GHz.
Princíp: Frekvenčný limit zvoleného adaptéra by mal byť vyšší ako najvyššia prevádzková frekvencia vášho systému.

Impedancia:
Prevažná väčšina RF systémov má 50 ohmov. Niektoré TV a vysielacie zariadenia môžu naraziť na 75-ohmové systémy.
Uistite sa, že je to zhodné! Nikdy nepoužívajte 50-ohmový adaptér v 75-ohmovom systéme alebo naopak, pretože to spôsobí vážne nesúlad impedancie a odraz signálu.
Pomer stojatých vĺn napätia (VSWR): Základný ukazovateľ zodpovedajúcej kvality. VSWR bližšie k 1:1 je lepšie, čo naznačuje menší odraz a vyššiu účinnosť prenosu.
VSWR adaptéra sa zhoršuje so zvyšujúcou sa frekvenciou. Pozrite si príručku k produktu, aby ste sa uistili, že jeho VSWR spĺňa požiadavky v rámci vášho prevádzkového frekvenčného pásma (napr. < 1,25 v rozsahu DC-18GHz).

Insertion Loss: Strata energie pri prechode signálu cez adaptér. Nižšia hodnota je lepšia, najmä vo vysokofrekvenčných aplikáciách s vysokým výkonom.

Straty primárne pochádzajú z vodičov a dielektrických materiálov; straty sa zvyčajne zvyšujú s vyššími frekvenciami.
Menovitý výkon: Maximálny priemerný a špičkový výkon, ktorý môže adaptér bezpečne zvládnuť.
Priemerný výkon súvisí s tepelnými účinkami; zvážte potenciálne prehriatie adaptéra.
Špičkový výkon súvisí s dielektrickým prierazom a je obzvlášť dôležitý vo vysokovýkonných impulzných systémoch.
Vždy počítajte s okrajmi! Nepoužívajte ho na maximálny výkon.

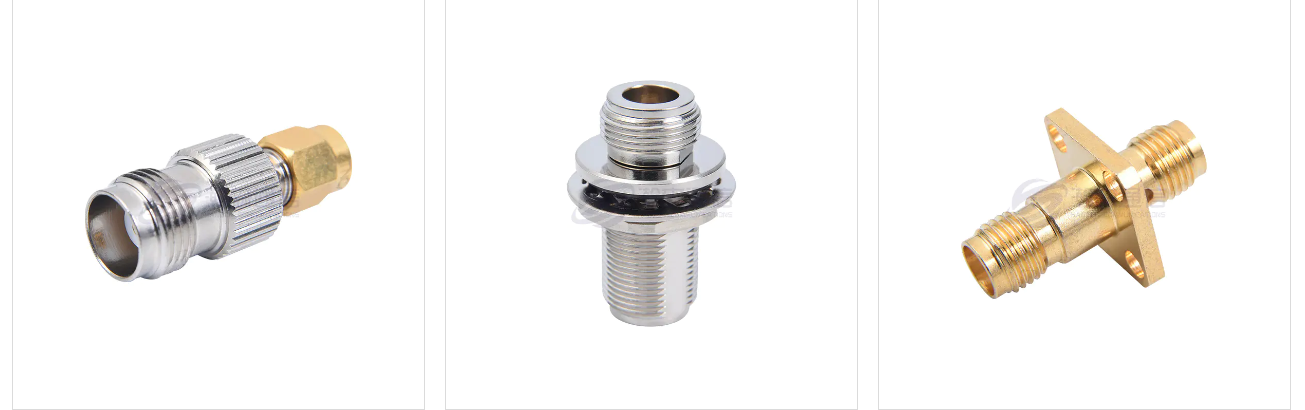

2. Mechanické vlastnosti a vlastnosti rozhrania (fyzické spojenie)
Toto je kľúčové pre správnu a spoľahlivú inštaláciu RF koaxiálneho adaptéra do vášho systému.
Typ rozhrania a polarita:
Typ: Určite typ rozhrania, ktoré potrebujete, napríklad SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm atď.
Polarita: Tu sa najčastejšie vyskytujú chyby!
Zástrčkový konektor: So stredovým kolíkom/vnútorným závitom.
Zásuvka: So stredovým otvorom/vonkajším závitom.
Kombinácia pripojenia: Zadajte, či potrebujete pripojenie „muž-muž“, „muž-žena“ alebo „žena-žena“.

Materiály konektorov a pokovovanie:
Kryt: Typicky mosadz, nehrdzavejúca oceľ alebo poniklovaná mosadz. Nerezová oceľ ponúka vyššiu pevnosť a odolnosť proti korózii.
Stredný vodič/kontaktný bod: Typicky pozlátená berýliová meď alebo mosadz. Pozlátenie poskytuje vynikajúcu vodivosť, odolnosť proti oxidácii a stabilný kontaktný odpor, vďaka čomu je preferovanou voľbou pre väčšinu aplikácií.
Poznámka: V aplikáciách vyžadujúcich časté párovanie a odpájanie je dôležitá tvrdosť pokovovania a odolnosť proti oderu.

Dielektrický materiál: Typicky polytetrafluóretylén (PTFE/Teflon) ponúka vynikajúce elektrické vlastnosti (nízka strata), odolnosť voči vysokej teplote a chemickú stabilitu.
Požiadavky na krútiaci moment: Veľmi dôležité! Na utiahnutie adaptéra použite momentový kľúč.
Prílišné utiahnutie poškodí závity a tesnenia, čím sa konektor stane nepoužiteľným.
Nedostatočné utiahnutie bude mať za následok slabý kontakt, diskontinuitu impedancie a únik signálu.

3. Aplikačné scenáre a špeciálne požiadavky
V závislosti od konkrétneho prostredia používania môže byť potrebné zvážiť aj nasledujúce faktory:
Prostredie použitia:
Laboratórium/R&D: Požiadavky na vysoký výkon a frekvenčný rozsah si môžu vyžadovať presné adaptéry.

Výrobné testovanie: Požiadavky na vysokú odolnosť a konzistenciu môžu vyžadovať robustné adaptéry priemyselnej kvality s dlhou životnosťou pri spájaní a odpájaní.

Vonkajšie/vojenské: Vyžaduje sa vodotesnosť, prachotesnosť a odolnosť voči slanej vode; vyberte si adaptéry s krytím IP a konštrukciou z nehrdzavejúcej ocele.

Životnosť párovania a odpájania: Počet cyklov párovania a odpájania, ktoré adaptér vydrží pred znížením výkonu. Presné adaptéry môžu vydržať iba 500 cyklov, zatiaľ čo vysokovýkonné môžu vydržať tisíce. Vyberte si podľa svojej prevádzkovej frekvencie.

Konzistencia fázy a amplitúdy: Vo viackanálových systémoch (ako je radar s fázovým poľom), keď sa adaptéry používajú v pároch alebo skupinách, sa vyžaduje, aby zmeny fázy a amplitúdy každého adaptéra boli čo najkonzistentnejšie. V tomto prípade je potrebný vysoko presný adaptér s „fázovým prispôsobením“ alebo „konzistenciou výkonu“.
