Aké sú najčastejšie chyby pri inštalácii konektorov SMA?

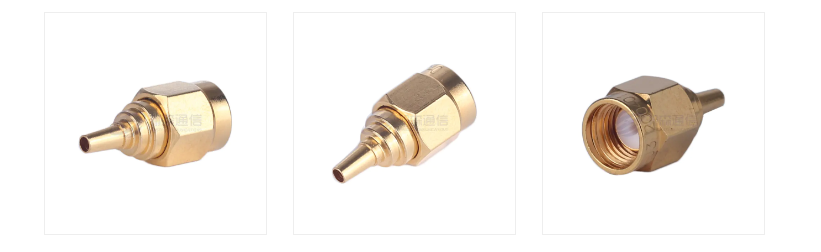

SMA konektory sú jedným z najbežnejších a najpoužívanejších koaxiálnych konektorov v RF aplikáciách, široko používaným v komunikačných zariadeniach, mikrovlnných systémoch, anténach, testovacích prístrojoch, GPS, radaroch a iných vysokofrekvenčných systémoch. Hoci sa štruktúra konektora SMA zdá jednoduchá, aj malá chyba pri inštalácii alebo pripájaní môže viesť k útlmu signálu, zvýšeniu VSWR, zlému kontaktu a dokonca k poruche zariadenia. Preto je dôležitá správna inštalácia konektorov SMA.

1. Nesprávny uťahovací moment
Mnoho používateľov pri inštalácii konektorov SMA upadne do všeobecnej mylnej predstavy: buď ho len tak ledabolo dotiahnu, alebo ho dotiahnu hrubou silou, až kým nebude „veľmi tesný“. Oba prístupy spôsobia problémy.

Ak nie je dostatočne utiahnutý, dôjde k slabému kontaktu a nestabilnému spojeniu, čo spôsobí, že signál bude náchylný na rušenie. Hlavne vo vibračných prostrediach sa hlava SMA postupne uvoľní, čo vedie k zvýšeným odrazom a dokonca k prerušeniu signálu. Ak je príliš utiahnutý, poškodí vnútorné jadro, deformuje závity a poškodí dielektrickú štruktúru, čo má za následok nevratné zníženie výkonu.

Správny postup je použiť momentový kľúč na utiahnutie na štandardný krútiaci moment približne 0,8 N·m. To zaisťuje bezpečný kontakt a zároveň zabraňuje poškodeniu konštrukcie, čo z neho robí nevyhnutný nástroj pre profesionálnu RF inštaláciu.

2. Nesprávne nastavenie stredného vodiča

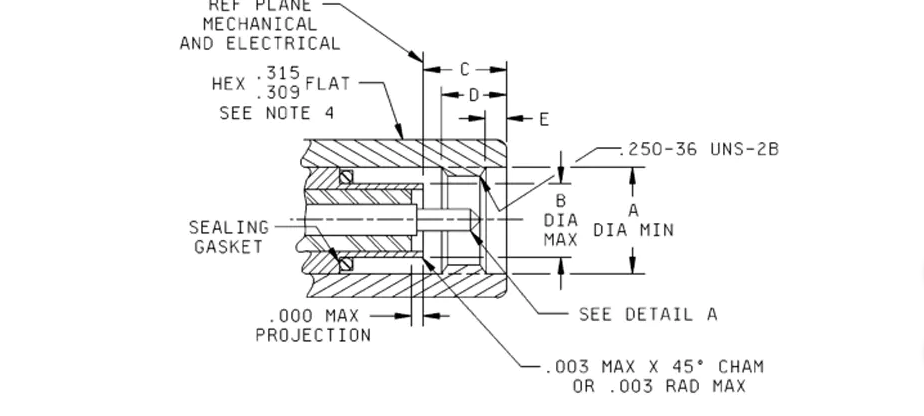

Konektory SMA sú presné RF konektory s extrémne malými stredovými vodičmi (kolíky alebo zásuvky). Nesprávne zarovnanie počas spájania a násilného vkladania môže ľahko spôsobiť ohnutie kolíka a deformáciu zásuvky. Tento typ poškodenia je často neopraviteľný a nemusí byť viditeľný voľným okom, ale priamo vedie k:
Zvýšená VSWR
Zvýšená strata signálu
Nestabilný kontakt
Ťažkosti pri vkladaní a vyberaní
Životnosť signálu sa výrazne skrátila
Najmä v testovacích zariadeniach alebo vysokofrekvenčných systémoch toto poškodenie znižuje výkon celého spojenia a je ťažké ho odstrániť.

Správnym postupom je vodič opatrne zarovnať, jemne vložiť a potom zaistiť momentovým kľúčom. Nikdy nepoužívajte hrubú silu.

3. Ručné uťahovanie vnáša do rozhrania kovové úlomky a oxidy
Mnoho inžinierov zvyčajne doťahuje konektory SMA ručne, najmä počas častého testovania. To má za následok nielen nedostatočný krútiaci moment, ale tiež ľahko vnáša nečistoty, ako je prach, kovové úlomky a kožné oleje. Tieto drobné častice môžu zvýšiť kontaktný odpor a dokonca poškodiť pozlátenie, čo vedie k zvýšenému útlmu signálu.

Vo vysokofrekvenčných konektoroch môžu aj tie najmenšie nečistoty spôsobiť kolísanie výkonu. Preto je nevyhnutné:
Neuťahujte rukou (počas počiatočného polohovania len jemne dotiahnite);
Pred inštaláciou vyčistite spojovacie plochy handričkou, ktorá nepúšťa vlákna, alebo tampónom napusteným alkoholom;
Nedotýkajte sa vodivých plôch holými rukami;
Dobré návyky pri čistení môžu výrazne predĺžiť životnosť konektora.

4. Miešanie typov konektorov SMA samec a samica
SMA konektor Rozhrania majú veľmi podobný vzhľad ako iné RF rozhrania, ako sú RP-SMA, SMB, SMC a N-type. Mnoho ľudí posudzuje na základe vzhľadu, čo vedie k nútenému pripojeniu nekompatibilných rozhraní, čo môže spôsobiť:
Poškodené vlákna
Zlomené stredové kolíky
Deformované vnútorné otvory
Úplné zlyhanie výkonu

SMA a RP-SMA (reverzná polarita SMA) sú obzvlášť ľahko zameniteľné. Vyzerajú podobne, ale majú odlišnú vnútornú štruktúru. Vynútené pripojenie nielen zabráni prenosu signálu, ale môže tiež poškodiť rozhranie zariadenia.

Pred pripojením vždy potvrďte:
Je to štandardný konektor SMA?
Je typ konektora správny?
Je kompatibilný s portom zariadenia?
Spĺňa požiadavky na frekvenciu (je rozdiel medzi štandardnými a presnými konektormi SMA)?

Vyhnite sa poškodeniu drahých zariadení v dôsledku nesprávnej prevádzky.

5. Nadmerné ohýbanie pripojovacieho kábla spôsobuje diskontinuitu impedancie
Veľa problémov pri inštalácii SMA konektorov nie je v skutočnosti na samotnom konektore, ale skôr v dôsledku nesprávneho ohýbania kábla počas inštalácie. Koaxiálne káble sú veľmi citlivé na polomery ohybu. Ak je ohnutý príliš prudko, povedie to k:
Impedančné diskontinuity
Zvýšený odraz signálu
Zvýšená strata kábla
Okamžité výsledky testov.

Tieto problémy sú obzvlášť viditeľné pri vysokofrekvenčných (nad 6 GHz) aplikáciách.

Odporúčané pokyny:
Polomer ohybu ≥ 5-násobok priemeru kábla
Vyhnite sa ohýbaniu v blízkosti miesta pripojenia
Vyhnite sa napínaniu alebo krúteniu kábla.
Tým sa zachová stabilný prenosový výkon.

6. Časté párenie a odpárovanie spôsobuje opotrebovanie
Teoretická životnosť konektora SMA je zvyčajne okolo 500 cyklov párovania a odpájania, ale mnohé testovacie prostredia môžu zahŕňať desiatky cyklov párovania a rozpájania za deň. Dlhodobé opakované používanie môže spôsobiť: opotrebovanie pozlátenia; zvýšená kontaktná impedancia; deformácia čepele; a uvoľnenie stredového vodiča, čo ovplyvňuje stabilitu signálu a dokonca zvyšuje chyby.

Riešenia zahŕňajú: používanie ochranného adaptéra (SMA šetrič) vo vysokofrekvenčných testovacích prostrediach; pravidelná výmena testovacích káblov; a sledovanie zmien impedancie kontaktov konektora. To môže výrazne predĺžiť životnosť rozhraní na cenných prístrojoch.

Aj keď je inštalácia konektorov SMA jednoduchá, každý detail priamo ovplyvňuje kvalitu signálu. Dodržiavanie štandardných postupov a používanie správnych nástrojov zaisťuje stabilné pripojenie, spoľahlivý výkon a dlhšiu životnosť zariadenia.
