Ako si vybrať medzi adaptérmi SMA, BNC, N, TNC a MMCX?

Rýchla odpoveď: Ktoré RF adaptér vybrať pre svoju aplikáciu

Krátka odpoveď je takáto: výber konektora závisí od frekvenčného rozsahu, výkonu, rýchlosti spojenia a dostupného priestoru na paneli . SMA sa hodí pre všeobecné testovacie a meracie práce až do 18 GHz, BNC sa hodí pre rýchle pripojenie na nízkofrekvenčnom testovacom zariadení a prácu s video signálom, typ N pokrýva vysokovýkonnú vonkajšiu prevádzku a prevádzku základňovej stanice, TNC pridáva závitové spojenie odolné voči vibráciám pre mobilné a letecké platformy a MMCX slúži na kompaktné interné pripojenia tam, kde je obmedzený priestor na doske.

RF koaxiálny adaptér premosťuje medzeru vždy, keď dva kusy zariadenia alebo dve káblové zostavy používajú rôzne rodiny konektorov, rôzne pohlavia alebo rôzne štýly montáže. Namiesto výmeny zostavy kábla alebo nástroja s konektormi obnoví kompatibilitu jediný adaptér v priebehu niekoľkých sekúnd. Nižšie uvedené časti sa zaoberajú tým, ako funguje každá skupina konektorov, ako sa typicky používa samčí a samičí RF koaxiálny adaptér a kde 4-otvorový prírubový adaptér zapadá do dizajnu montáže na panel.

Čo RF koaxiálny adaptér V skutočnosti áno

RF koaxiálny adaptér je krátke, pevné telo konektora používané na spojenie dvoch koaxiálnych rozhraní, ktoré by sa inak priamo nezlúčili. Môže zmeniť pohlavie konektora, zmeniť rodinu konektorov, zmeniť impedančné rozhranie alebo jednoducho rozšíriť orientáciu konektora z priameho na pravý uhol. Pretože signálová cesta cez adaptér je extrémne krátka, dobre vyrobený adaptér pridáva len malé, predvídateľné množstvo vložných strát a odrazov v porovnaní s plnením náhradného kábla.

VF koaxiálny adaptér samec-samica je najbežnejšou konfiguráciou, po ktorej inžinieri siahajú na lavičke alebo v súprave v teréne, pretože umožňuje pripojenie kábla so samčím zakončením k inému zariadeniu zakončenému samcom, alebo umožňuje konektoru samice prijať kábel zakončený samicou bez toho, aby potrebovali vlastnú káblovú zostavu vyrobenú na objednávku. Meniče pohlavia, rodinné prevodníky a pravouhlé adaptéry spolu tvoria väčšinu adaptérov používaných v testovacích laboratóriách, telekomunikačných inštaláciách a výrobných linkách.

Porovnanie rodiny konektorov SMA, BNC, N, TNC a MMCX

Každá rodina konektorov bola navrhnutá na základe inej rovnováhy frekvenčného pokrytia, fyzickej veľkosti a spôsobu spojenia. Nižšie uvedená tabuľka sumarizuje praktické rozdiely, ktoré inžinieri zvažujú pri špecifikovaní konektora alebo RF koaxiálneho adaptéra medzi rodinami.

Obrázok 1: Bežne uvádzané horné frekvenčné hodnoty pre štandardné komerčné konektory. Presné verzie rozhraní N a SMA sa môžu ďalej rozširovať.

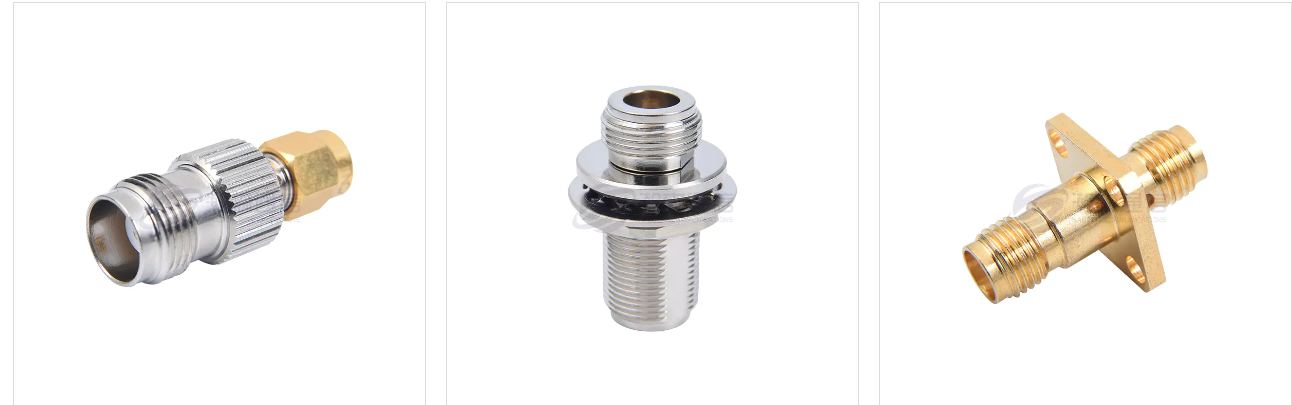

Bežné konverzie koaxiálneho RF koaxiálneho adaptéra z muža na ženu

Väčšina súprav v teréne a laboratórnych zásuviek obsahuje základnú sadu konverzných adaptérov, ktoré pokrývajú väčšinu situácií nesúladu. Vedieť, ktorá kombinácia rieši ktorý problém, šetrí čas, keď sa kábel nezhoduje s prístrojovým portom.

Adaptér SMA Female to SMA Male

Toto je čistý menič pohlavia v rámci rovnakej rodiny konektorov, ktorý sa používa vždy, keď je potrebné spojiť dva káble zakončené samcom, alebo vždy, keď je potrebné, aby zásuvka predstavovala samčie rozhranie. Je to jeden z najčastejšie skladovaných adaptérov v akomkoľvek testovacom nastavení založenom na SMA.

Adaptér SMA na BNC

Adaptér SMA na BNC umožňuje malému káblu SMA so závitom pripojiť sa priamo k stolnému zariadeniu vybavenému bajonetovými portami BNC, čo je bežná potreba pri premiestňovaní testovaného bezdrôtového modulu alebo antény na laboratórne prístroje na všeobecné použitie.

Adaptér SMA na N

Adaptér SMA na N premosťuje kompaktné zariadenie zakončené SMA k anténnym napájacím vedeniam typu N alebo hardvéru základnej stanice, čo je častá požiadavka pri pripájaní ručného alebo stolného testovacieho zariadenia k vonkajšej infraštruktúre.

Adaptér SMA na TNC

Adaptér SMA na TNC je užitočný vždy, keď sa zariadenie so závitovým portom TNC, často vyberaným pre svoju odolnosť voči vibráciám na vozidlách alebo leteckých platformách, potrebuje spojiť s testovacími káblami alebo modulmi ukončenými SMA.

Adaptér SMA na MMCX

Adaptér SMA na MMCX pripája kompaktné interné MMCX pigtaily, bežné na GPS a bezdrôtových moduloch, k externým SMA zakončeným anténam alebo testovacím káblom bez toho, aby bolo potrebné prepájať pripojenie modulu.

Frekvenčný výkon a správanie pri strate vložení

Každý adaptér vložený do signálovej cesty pridáva malé množstvo vložnej straty a táto strata vo všeobecnosti rastie so zvyšujúcou sa frekvenciou. Dobre vyrobený presný adaptér zvyčajne pridáva stratu pod polovicu decibelu, dokonca aj blízko svojej menovitej hornej frekvencie , ale presný údaj do značnej miery závisí od geometrie konektora, kvality pokovovania a mechanického spojenia medzi protiľahlými časťami.

Obrázok 2: Všeobecný referenčný trend pre rast vložného útlmu s frekvenciou naprieč typickým presným RF koaxiálnym adaptérom.

Strata spätného toku sa riadi súvisiacim vzorom, pretože diskontinuity impedancie na párovacom rozhraní sú úmerne významnejšie so skracovaním vlnovej dĺžky. To je jeden z dôvodov, prečo presné konektory majú prísnejšie mechanické tolerancie ako komerčné diely dimenzované na rovnakú nominálnu frekvenciu.

Rozdiely v napájaní medzi typmi konektorov

Fyzická veľkosť riadi manipuláciu s napájaním takmer rovnako ako frekvenčný rozsah, a preto najväčší konektor v tomto porovnaní, typ N, má tiež najvyššie typické výkonové hodnotenie. Priemer stredového kolíka a dielektrická vzdialenosť nastavujú, koľko prúdu a napätia môže rozhranie preniesť, kým sa začne zahrievať alebo oblúk.

Obrázok 3: Všeobecné hodnoty referenčného výkonu v bode pevnej nízkej frekvencie. Skutočné hodnotenia klesajú so zvyšujúcou sa frekvenciou a líšia sa podľa konkrétneho dizajnu dielu.

Montáž adaptéra príruby so 4 otvormi a panelové aplikácie

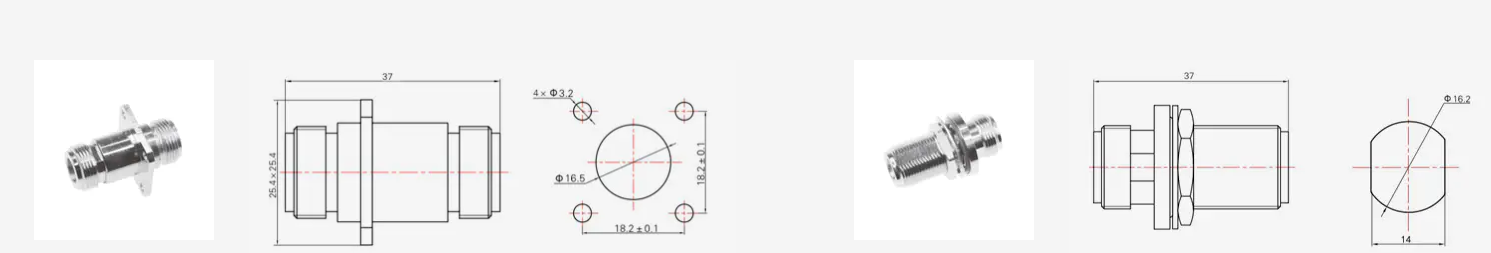

Adaptér príruby so 4 otvormi je adaptér na pripevnenie na panel alebo na prepážku postavený okolo štvorcovej alebo obdĺžnikovej príruby so štyrmi otvormi pre skrutky, a nie jednoduchej matice so závitom. Tento spôsob montáže poskytuje bezpečný upevňovací bod odolný voči vibráciám, keď konektor potrebuje prejsť cez stenu krytu zariadenia, skrinku základnej stanice alebo priedel lietadla.

Prečo si inžinieri vyberajú prírubový držiak cez prepážkovú maticu

Konektor v štýle prepážkovej matice sa spolieha na jeden centrálny závit a poistnú maticu, ktorá funguje dobre pre všeobecné kryty, ale môže sa mierne otáčať pri opakovaných párovacích cykloch. Adaptér príruby so 4 otvormi rozdeľuje mechanické zaťaženie medzi štyri upevňovacie prvky, čím udržuje telo konektora na mieste a znižuje namáhanie vnútorného kontaktu počas opakovaných cyklov pripájania a odpájania kábla.

Typické aplikácie prírubovej montáže

• Priechodné panely základňovej stanice a zosilňovača
• Testovacie zariadenie konektorov na prednom a zadnom paneli
• Spojenia priedelov leteckých a obranných krytov
• Kryty zdravotníckych pomôcok vyžadujúce pevný, neotočný port

Štýly prírub sú dostupné vo väčšine rodín konektorov, takže adaptér príruby so 4 otvormi môže byť špecifikovaný v rozhraniach SMA, N alebo TNC v závislosti od frekvencie a požiadaviek na výkon panelu, ktorý obsluhuje.

Porovnanie SMA, BNC a N typu naprieč praktickými výberovými faktormi

Keď samotný frekvenčný rozsah nevyrieši rozhodnutie, inžinieri často porovnávajú rýchlosť pripojenia, mechanickú odolnosť a dostupný montážny priestor. Nižšie uvedené porovnanie porovnáva typ SMA, BNC a N na základe piatich praktických faktorov na všeobecnej referenčnej škále.

Obrázok 4: Relatívne porovnanie piatich praktických faktorov na všeobecnej päťbodovej inžinierskej referenčnej škále.

BNC dosahuje dobré výsledky v rýchlosti pripojenia vďaka rýchlemu bajonetovému uzamykaniu, ktoré vyhovuje zariadeniam, ktoré sa často pripájajú a odpájajú na pracovisku. Typ N vymieňa túto rýchlosť pripojenia za vyššiu výkonovú manipuláciu a silnejšiu odolnosť voči vibráciám, a preto zostáva štandardnou voľbou pre napájacie vedenia vonkajších antén. SMA je medzi nimi a ponúka široké frekvenčné pokrytie a kompaktné rozmery za cenu nižšej spotreby energie.

Materiál, pokovovanie a úvahy o pasívnej intermodulácii

Materiál tela konektora a kvalita pokovovania priamo ovplyvňujú mechanickú odolnosť aj elektrický výkon. Mosadzné telá s pozlátenými alebo postriebrenými stredovými kontaktmi zostávajú bežnou voľbou medzi adaptérmi SMA, N a TNC, pretože pozlátenie odoláva oxidácii na kontaktnom povrchu, zatiaľ čo mosadz poskytuje stabilnú základňu pre opakované závitové cykly.

V aplikáciách telekomunikačných základňových staníc a zosilňovačov sa pasívny intermodulačný výkon stáva špecifickým problémom, pretože zlé mechanické spojenie alebo nekonzistentné pokovovanie môže vytvárať nežiaduce intermodulačné produkty, ktoré interferujú so susednými kanálmi. Výrobcovia pôsobiaci v tomto sektore zvyčajne testujú hotové adaptéry na pasívnom intermodulačnom analyzátore spolu so štandardnými sieťovými analyzátormi predtým, ako sú diely dodané zákazníkovi.

Telá z nehrdzavejúcej ocele verzus mosadz

Telo z nehrdzavejúcej ocele zvyšuje odolnosť proti korózii pre pobrežné alebo námorné nasadenia a vonkajšie základňové stanice vystavené vlhkosti a slanému vzduchu, zatiaľ čo mosadzné telesá zostávajú štandardnou voľbou pre všeobecné vnútorné a laboratórne prostredia, kde na hmotnosti a nákladoch na obrábanie záleží viac ako na extrémnej odolnosti proti korózii.

Práca s výrobcom alebo dodávateľom RF adaptéra

Výber výrobcu RF adaptéra zahŕňa kontrolu viac ako čísla dielu na údajovom liste. Schopnosť testovania, konzistencia pokovovania a schopnosť podporovať vlastné požiadavky na RF adaptér – to všetko určuje, ako spoľahlivo dokáže dodávateľ splniť špecifické požiadavky na frekvenciu, výkon a montáž.

Ningbo Hanson Communication Technology Co., Ltd. je jedným z príkladov továrne na RF adaptéry, ktorá prevádzkuje vlastné obrábacie, galvanické a montážne dielne namiesto toho, aby zadávala výrobné fázy samostatným dodávateľom. Spoločnosť sa zameriava na RF koaxiálne konektory, adaptéry, vysokofrekvenčné káblové zostavy a káblové zostavy s nízkou intermoduláciou a spolupracuje so sieťou stabilných dodávateľov na podpore vlastnej výroby. Produkty tohto druhu výrobcov sa bežne používajú v komunikačných základňových staniciach, kozmickom vybavení a krytoch lekárskych prístrojov, teda v sektoroch, kde na konzistentnom elektrickom výkone všetkých dodávaných dielov záleží rovnako ako na mechanickom prispôsobení.

Pri hodnotení dodávateľa RF adaptéra sa inžinieri zvyčajne pýtajú, či továreň môže podporovať programy OEM RF adaptérov postavené na konkrétnom výkrese alebo vzorke, či je k dispozícii interné testovacie zariadenie, ako je sieťový analyzátor alebo pasívny intermodulačný tester na overenie hotových dielov, a ako dodávateľ spracováva vlastné požiadavky na RF adaptér, ktoré nespadajú do štandardnej konfigurácie katalógu. Výrobca prevádzkujúci svoje vlastné dielne na obrábanie a pokovovanie má vo všeobecnosti lepšiu pozíciu na to, aby dodržal prísne tolerancie v rámci celej výrobnej série, než výrobca, ktorý sa spolieha výlučne na vonkajšie spracovanie.

Najlepšie postupy inštalácie a krútiaceho momentu pre RF koaxiálne adaptéry

Správna technika inštalácie chráni kvalitu signálu aj životnosť konektora a väčšina predčasného opotrebovania konektora sa vracia k jednému z nižšie uvedených krokov, ktorý sa počas montáže preskočí.

1. Pred pripojením akéhokoľvek adaptéra skontrolujte spojovacie rozhranie, či neobsahuje nečistoty, vlhkosť alebo poškodené závity.
2. Pred závitom zarovnajte konektor rovno, aby ste sa vyhli krížovému závitu spojovacej matice.
3. Najprv ručne utiahnite závitové konektory a potom použite kalibrovaný momentový kľúč, kde typ konektora špecifikuje hodnotu krútiaceho momentu.
4. Pri uťahovaní sa vyhýbajte krúteniu samotného kábla, pretože krútiaci moment by sa mal prenášať cez maticu spojky a nie cez plášť kábla.
5. Upevnite váhu kábla v blízkosti konektora na pevných inštaláciách, aby ste predišli pretrvávajúcemu mechanickému namáhaniu rozhrania.
6. Nepoužité adaptéry skladujte s nasadenými ochrannými krytkami, aby boli kontaktné plochy bez prachu a vlhkosti.

Konektory bajonetového typu, ako napríklad BNC, potrebujú iba štvrťotáčkový pohyb zatlačením a otočením a vynútené utiahnutie závitu na bajonetovom rozhraní môže skôr poškodiť uzamykacie štrbiny ako zlepšiť spojenie.

Často kladené otázky

• Q1: Čo je to RF koaxiálny adaptér

  Odpoveď: Ide o krátke telo konektora, ktoré sa používa na spojenie dvoch koaxiálnych rozhraní, ktoré sa líšia pohlavím, rodinou konektorov alebo orientáciou, čo umožňuje pripojenie nezhodných káblov a zariadení bez vlastnej zostavy káblov.

• Otázka 2: Na čo sa používa vysokofrekvenčný koaxiálny adaptér medzi samcami a samicami

  Odpoveď: Konvertuje samčie rozhranie na samičie rozhranie alebo naopak, bežne používané na spojenie dvoch samčích zakončených káblov alebo na vytvorenie samičieho konektora použiteľného samčieho spojovacieho bodu.

• Q3: Čo je to 4-otvorový prírubový adaptér

  Odpoveď: Ide o adaptér na montáž na panel s prírubou so štyrmi skrutkami a nie s jednou maticou so závitom, čo poskytuje bezpečný, neotočný upevňovací bod pre aplikácie s prepážkou a priechodkou.

• Q4: Aký je rozdiel medzi konektormi SMA a BNC

  Odpoveď: SMA používa malú závitovú spojku a pokrýva širší frekvenčný rozsah, zatiaľ čo BNC používa rýchly bajonetový uzáver a je bežný na stolných nástrojoch pracujúcich pri nižších frekvenciách.

• Otázka 5: Môžem pripojiť kábel SMA k anténe typu N priamo

  Odpoveď: Nie priamo, pretože dve rodiny konektorov sa líšia veľkosťou a závitom, ale adaptér SMA na N premosťuje dve rozhrania bez potreby novej zostavy káblov.

• Otázka 6: Na čo sa používa adaptér SMA na MMCX

  Odpoveď: Spája kompaktný pigtail MMCX, bežný pre GPS a bezdrôtové moduly, s SMA zakončenou anténou alebo testovacím káblom bez prepájania pripojenia modulu.

• Q7: Ste priamy výrobca alebo obchodná spoločnosť

  A: Ningbo Hanson Communication Technology Co., Ltd. prevádzkuje svoje vlastné obrábacie, galvanické a montážne dielne, vyrába a dodáva svoje vlastné RF konektory a adaptéry.

• Q8: Aké produkty môžete poskytnúť

  Odpoveď: Hlavnými produktmi sú RF koaxiálne konektory, adaptéry vrátane samčieho a samičieho RF koaxiálneho adaptéra a konfigurácie adaptérov so 4 otvormi, vysokofrekvenčné káblové zostavy a nízko intermodulačné káblové zostavy.

• Q9: Môžete si vyrobiť prispôsobené RF adaptéry

  Odpoveď: Áno, požiadavky na vlastný RF adaptér a OEM RF adaptér sa vyvíjajú a vyrábajú podľa zákazníckych výkresov alebo vzoriek.

• Q10: Ako vaša spoločnosť zabezpečuje kvalitu produktov

  Odpoveď: Každý výrobný proces zahŕňa inline kontrolu a hotové diely prechádzajú dôkladným kontrolným procesom v súlade s požiadavkami zákazníka, ktorý je podporovaný interným sieťovým analyzátorom a pasívnym intermodulačným testovacím zariadením.

• Q11: Kam hlavne vyvážate svoj tovar?

  Odpoveď: Produkty sa vyvážajú do desiatok krajín vrátane Spojených štátov, Nemecka, Japonska, Španielska, Talianska, Spojeného kráľovstva, Južnej Kórey, Austrálie a Kanady.

• Q12: Ako dlho trvá získanie odpovede po odoslaní dopytu

  Odpoveď: Na otázky sa zvyčajne odpovedá do dvanástich hodín od prijatia.
