RF adaptér vs RF konektor: Aký je rozdiel?
2026.07.30
Správy z priemyslu
RF adaptér vs RF konektor: hlavný rozdiel
RF konektor ukončuje kábel alebo port zariadenia na dokončenie signálovej cesty, zatiaľ čo a RF koaxiálny adaptér spája dva konektory rôznych typov, pohlaví alebo štandardov rozhrania bez toho, aby medzi nimi prechádzal kábel. Stručne povedané, konektor ukončuje signálovú cestu a koaxiálny adaptér premosťuje nesúlad medzi dvoma existujúcimi konektormi.
Toto rozlíšenie je najdôležitejšie, keď projekt zahŕňa zmiešaný hardvér. Skúšobná stolica môže používať porty SMA na meracom zariadení spárovanom s kabelážou typu N na testovanom zariadení a RF koaxiálny adaptér je to, čo túto medzeru uzatvára bez prestavby ktoréhokoľvek kábla. Konektory sa na druhej strane vyberajú vo fáze návrhu tak, aby od začiatku zodpovedali konkrétnemu káblu, portu alebo štýlu montáže.
Ilustratívny index využitia zo 100 v bežných sektoroch, ktoré sa spoliehajú na RF koaxiálne adaptéry a konektory
Čo robí RF konektor v signálovej ceste
RF konektor sa pripája ku koncu kábla alebo priamo k portu zariadenia, čím vytvára fyzické a elektrické spojenie, ktoré udržuje signál v pohybe s minimálnou stratou. Bežné série zahŕňajú BNC, TNC, N-typu, SMA a 7/16 DIN, pričom každá je postavená na špecifickej veľkosti kolíkov, vzoru závitu a impedancii, ako je napríklad široko používaný štandard 50 ohmových rf koaxiálnych adaptérov, ktorý sa nachádza vo väčšine komunikačných a testovacích zariadení.
Prečo nie sú série konektorov zameniteľné
Každá séria konektorov je zostavená podľa pevných mechanických a elektrických špecifikácií, čo znamená, že port SMA sa nemôže spojiť priamo s koncovkou kábla typu N bez adaptéra medzi nimi. Frekvenčný rozsah je jedným z najjasnejších rozdielov medzi sériami, pretože menšie geometrie kolíkov vo všeobecnosti podporujú signály s vyššou frekvenciou s nižšou stratou.
Približný horný frekvenčný rozsah v gigahertzoch pre bežné série konektorov používané v systémoch RF
Čo robí RF koaxiálny adaptér inak

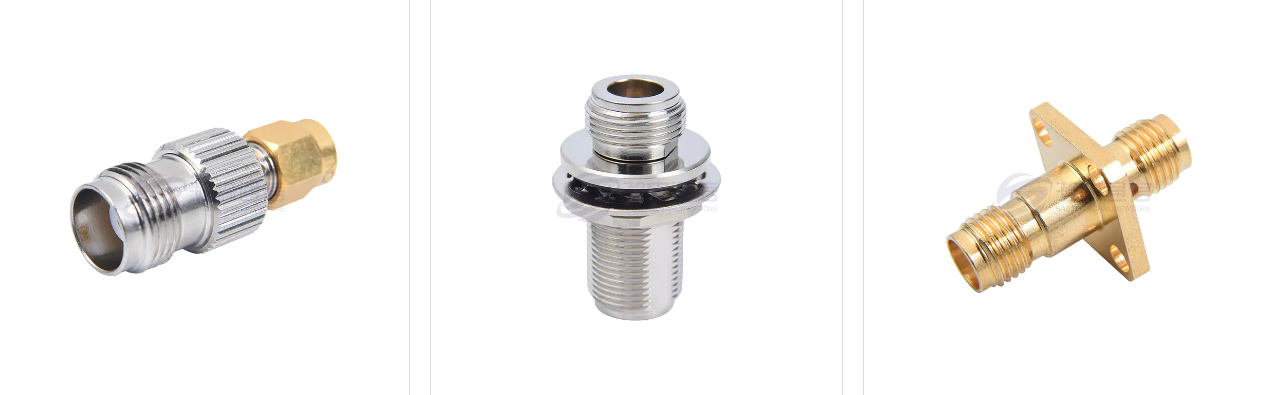

RF koaxiálny adaptér je krátky komponent bez káblov vytvorený na spojenie dvoch nezhodných rozhraní konektorov. Môže konvertovať jednu sériu konektorov na druhú, zmeniť pohlavie z mužského na ženské alebo zmeniť priame rozhranie na pravý uhol alebo formát príruby. Pretože nenesie žiadny vlastný kábel, koaxiálny adaptér je zvyčajne najrýchlejším spôsobom, ako vyriešiť nesúlad rozhrania zistený počas inštalácie alebo testovania.
Bežné konfigurácie adaptérov
- Sériové konverzné adaptéry, ktoré menia jeden štandard konektora na iný, ako napríklad N-Type na SMA
- Adaptéry na zmenu pohlavia, ktoré prepínajú muža na ženu alebo ženu na ženu pre danú sériu
- Pravouhlé adaptéry, ktoré presmerujú vedenie káblov v tesných krytoch zariadení
- Štýly koaxiálnych adaptérov pre montáž na prírubu, ktoré sa priskrutkujú priamo na panel zariadenia pre pevný bod pripojenia
Kupujúci, ktorí pracujú na anténnych napájacích vedeniach, často špecifikujú RF koaxiálny adaptér pre zostavy anténneho systému, kde pevné panelové pripojenie musí spĺňať samostatný káblový štandard, zatiaľ čo laboratórne prostredia často vyžadujú RF adaptér pre mikrovlnné testovacie zariadenia, kde záleží na presnosti a nízkej strate pri vložení.
Konfigurácia a použitie koaxiálneho RF koaxiálneho adaptéra z muža na ženu
Pohlavie konektora označuje, či má konektor odkrytý stredový kolík, známy ako samec, alebo prijímaciu zásuvku, známu ako samica. A Koaxiálny RF koaxiálny adaptér samec na samicu obráti pohlavie na jednom konci pripojenia bez potreby nového kábla, čo z neho robí jeden z najžiadanejších typov adaptérov pri inštalácii a opravách.
Keď adaptér na zmenu pohlavia vyrieši nesúlad
Táto konfigurácia sa vyskytuje najčastejšie, keď sú oba káble zakončené samčími konektormi a je potrebné ich spojiť priamo, alebo keď pohlavie kábla nezodpovedá portu zariadenia, ku ktorému sa má pripojiť. Namiesto výmeny káblovej zostavy môže technik vložiť malý adaptér a dokončiť pripojenie na mieste.
| Formátovať | Zmena rozhrania | Typická aplikácia |
|---|---|---|
| Rovný muž k žene | Rovnaký seriál, len pohlavie | Spojenie dvoch samčích ukončených káblov |
| Pravý Uhol Muž k žene | Rovnaký seriál, pohlavie a uhol pohľadu | Tesné kryty s obmedzenou vôľou káblov |
| Cross Series Male To Female | Kombinácia série a pohlavia | Zmiešané vybavenie sa skladá z rôznych štandardov |
Na porovnanie toho, ako sa RF koaxiálny adaptér líši od konektora a kompletnej káblovej zostavy v praktických kvalitách, radarová tabuľka nižšie uvádza všetky tri zoradené podľa kontinuity signálovej cesty, flexibility rozhrania, jednoduchosti inštalácie, mechanickej odolnosti a pokrytia frekvenčného rozsahu.
Porovnávacia stupnica od nuly do desať pre RF konektor, RF koaxiálny adaptér a káblovú zostavu v rámci spoločných priorít
Adaptér príruby so 4 otvormi: Aplikácie na montáž na panel
A Adaptér príruby so 4 otvormi používa štyri montážne otvory usporiadané okolo tela konektora, takže ho možno priskrutkovať priamo na panel zariadenia alebo priečku. Tým sa vytvorí pevný spojovací bod odolný voči vibráciám, a nie voľne plávajúci káblový spoj, čo je dôležité pri zariadeniach, ktoré zaznamenávajú pravidelný pohyb, zmeny teploty alebo vonkajšie vystavenie.
Kde sa tento štýl montáže zvyčajne používa
Vybavenie základnej stanice, letecké panely a stojany na testovacie zariadenia bežne používajú 4-otvorový prírubový adaptér, pretože vzor skrutiek udržuje konektor zarovnaný pri opakovaných cykloch pripojenia a odpojenia kábla. Rozstup skrutiek je štandardizovaný v rámci danej série konektorov, takže výrezy panelov je možné naplánovať ešte pred príchodom hardvéru na miesto. Tento štýl príruby sa často spája s rozhraniami typu N a 7/16 DIN na zostavách základňových staníc a s rozhraniami SMA alebo TNC na menších testovacích a meracích paneloch.
Plánovanie výrezu panelu okolo prírubového adaptéra
Hrúbka panela a rozstup otvorov pre skrutky musia pred inštaláciou zodpovedať špecifikácii príruby, pretože nezhodný výrez môže spôsobiť, že konektor bude sedieť pod uhlom alebo nebude môcť úplne dosadnúť na povrch panelu. Potvrdením týchto rozmerov dodávateľom pred rezaním panelu sa vyhnete prerábke neskôr v pláne inštalácie.
Porovnanie RF koaxiálnych adaptérov, RF konektorov a káblových zostáv
Tieto tri zložky sa často zoskupujú, hoci každá hrá v signálovej ceste odlišnú úlohu. Nižšie uvedená tabuľka uvádza ich primárnu funkciu a typický prípad použitia.
| Komponent | Primárna funkcia | Typický prípad použitia | Vyžaduje sa kábel |
|---|---|---|---|
| RF konektor | Ukončí kábel alebo port na dokončenie signálovej cesty | Koncovky káblov, porty zariadení, anténne terminály | Pripojené priamo |
| RF koaxiálny adaptér | Spája dva nezhodné typy konektorov bez kábla | Konverzia rozhrania medzi rôznymi štandardmi | Nie |
| Montáž káblov | Prenáša signál medzi dvoma oddelenými bodmi | Behy na dlhé vzdialenosti a spojenia so základňovými stanicami | áno |
Ako si vybrať medzi adaptérom a konektorom pre projekt
Väčšina rozhodnutí o získavaní zdrojov závisí od toho, či už existuje nesúlad rozhrania alebo či sa systém navrhuje od začiatku. Nasledujúce body pomáhajú oddeliť tieto dve situácie.
- Ak už kábel končí jedným typom konektora a zariadenie používa iný, RF koaxiálny adaptér uzavrie túto medzeru priamo
- Ak sa vyrába nová káblová zostava, konektor by sa mal od začiatku vybrať tak, aby zodpovedal portu zariadenia
- V prípade zariadení namontovaných na paneli adaptér príruby so 4 otvormi udržuje rozhranie pevné, zatiaľ čo káble zostávajú odnímateľné
- Pre vysokofrekvenčné práce, ako je aplikácia vysokofrekvenčného rf adaptéra, je zhoda impedancie a série konektorov dôležitejšia ako pri nízkofrekvenčných testovacích nastaveniach
Frekvencia a impedancia sú stále na prvom mieste
Bez ohľadu na to, či je komponentom adaptér alebo konektor, impedancia a frekvencia zostávajú východiskovým bodom pre akýkoľvek výber. Väčšina komunikačných a testovacích systémov sa štandardizuje na impedanciu 50 ohmov, takže potvrdením, že RF adaptér pre mikrovlnné testovacie zariadenie alebo RF adaptér pre 5G komunikačné zariadenie zodpovedá impedancii zvyšku systému, sa zabráni problémom s odrazom a stratou signálu neskôr pri nastavovaní.
Získanie RF koaxiálneho adaptéra od výrobcu
Kupujúci pracujúci s dodávateľom RF koaxiálnych adaptérov zvyčajne hľadajú konzistentné série konektorov, flexibilné konfigurácie pohlavia a montáže a podporu pre zostavy špecifické pre daný projekt. Získavanie od vlastného výrobcu rf koaxiálneho adaptéra sa stáva obzvlášť užitočným, keď projekt potrebuje konfiguráciu, ktorá nespadá do štandardných katalógových zoznamov, ako je napríklad špecifický vzor skrutiek príruby alebo nezvyčajná sériová konverzia.
Ningbo Hanson Communication Technology Co., Ltd. je čínsky výrobca koaxiálnych RF koaxiálnych adaptérov pre ženy a ženy a veľkoobchodná továreň na 4-dierové prírubové adaptéry s viac ako 30-ročnými skúsenosťami v oblasti RF koaxiálnych konektorov, adaptérov a káblových zostáv. Spoločnosť prevádzkuje vlastnú obrábaciu dielňu, galvanizačnú dielňu a montážnu dielňu podporovanú sieťou stabilných dodávateľov. Medzi základné produkty patria RF koaxiálne konektory, adaptéry, vysokofrekvenčné káblové zostavy a káblové zostavy s nízkou intermoduláciou, spolu s prispôsobenými zostavami pre špecifické požiadavky projektu. Tieto produkty slúžia okrem iného v oblasti letectva, komunikačných základňových staníc a medicínskych zariadení.
Dopyt po RF koaxiálnych adaptéroch má tendenciu sledovať aktivitu budovania siete, a nie zostať plochý počas celého roka, najmä okolo cyklov nasadzovania infraštruktúry 5G. Čiarový graf nižšie odráža všeobecný vzor dopytu založený na typickom toku objednávok viazanom na nedávnu aktivitu rozširovania siete.
Index relatívneho dopytu počas dvanástich mesiacov odrážajúci všeobecný vzorec viazaný na aktivitu nasadzovania siete
Praktické úvahy pri získavaní vlastných RF koaxiálnych adaptérov
Niekoľko kontrol vedie k plynulejšiemu rozhodovaniu o zdrojoch, či už ide o jedinú konfiguráciu alebo o prebiehajúce zásobovanie.
1
Potvrďte presnú sériu konektorov na oboch stranách rozhrania, pretože vizuálne podobné konektory z rôznych sérií sú len zriedka kompatibilné bez adaptéra.
2
Zosúlaďte impedanciu v celej signálovej dráhe a udržujte 50 ohmový vysokofrekvenčný koaxiálny adaptér spárovaný so zariadením postaveným podľa rovnakého štandardu.
3
Jasne špecifikujte pohlavie a štýl montáže, najmä pri objednávke 4-dierového prírubového adaptéra, kde vzor skrutiek a hrúbka panelu ovplyvňujú lícovanie.
4
Zdieľajte zamýšľaný frekvenčný rozsah dopredu, pretože komponenty určené na použitie s nižšími frekvenciami nemusia fungovať dobre v aplikáciách vysokofrekvenčného rf adaptéra.
Spolupráca s dodávateľom na zákazkových stavbách
Zdieľanie výkresov, referenčných vzoriek alebo existujúcich čísiel dielov konektorov na začiatku procesu získavania pomáha výrobcovi potvrdiť kompatibilitu pred začatím výroby, čo znižuje pravdepodobnosť, že sa na miesto dostane nezhodná konfigurácia.
Často kladené otázky
Aký je rozdiel medzi RF adaptérom a RF konektorom
RF koaxiálny adaptér spája dva nezhodné konektory bez kábla, zatiaľ čo RF konektor ukončuje kábel alebo port na dokončenie signálovej cesty.
Čo robí koaxiálny adaptér RF medzi mužmi a ženami
Koaxiálny RF koaxiálny adaptér samec-samica obráti pohlavie konektora na jednom konci pripojenia, takže dva káble zakončené zástrčkou sa spoja bez novej zostavy káblov.
Na čo sa používa 4-otvorový prírubový adaptér
Adaptér príruby so 4 otvormi sa priskrutkuje k panelu zariadenia pomocou štyroch montážnych otvorov, čím sa vytvorí pevný spojovací bod pre zostavy základňovej stanice a testovacieho zariadenia.
Môžu byť RF koaxiálne adaptéry prispôsobené pre špecifické aplikácie
Výrobca vlastného rf koaxiálneho adaptéra môže zvyčajne upraviť sériu, pohlavie a štýl montáže na základe projektových výkresov alebo referenčných vzoriek.
Aké objednávacie množstvá zvyčajne podporujú výrobcovia koaxiálnych adaptérov RF
V spolupráci s výrobcom RF adaptérov, na ktorých sa kupujúci v Číne spoliehajú, sa objednávacie množstvá často upravujú na základe zložitosti dielov a dostupnosti materiálu pre každú konfiguráciu.
Ako výrobcovia kontrolujú kvalitu RF koaxiálneho adaptéra pred odoslaním
Kontroly vo všeobecnosti prebiehajú cez kontrolu prichádzajúcich materiálov, pri kontrolách vo výrobe a v záverečnej fáze kontroly pred zabalením dielov na odoslanie.
