Čo je hermeticky uzavretý konektor a prečo na tom záleží

Rýchla odpoveď: Čo je hermeticky uzavretý konektor

A hermeticky uzavretý konektor je konektor vytvorený s trvalým tesnením sklo-kov alebo sklom sintrovaným okolo jeho kontaktov, čím sa vytvára plynotesná bariéra, ktorá zabraňuje prenikaniu vlhkosti, plynu a nečistôt do utesneného krytu. To je dôležité pri elektronike s vysokou spoľahlivosťou, pretože systémy ako letecké vybavenie, satelity, komunikačné základňové stanice, podmorská elektronika a lekárske prístroje často závisia od udržiavania stabilnej vnútornej atmosféry a dokonca aj veľmi malá cesta úniku môže viesť ku korózii, degradácii signálu alebo úplnému zlyhaniu počas životnosti produktu.

V centre tejto metódy tesnenia je RF sklenený spekaný utesnený izolátor , izolačné teleso z taveného skla, ktoré elektricky izoluje stredový kontaktný kolík a zároveň tvorí fyzické tesnenie proti vonkajšiemu obalu. V nasledujúcich častiach sa dozviete, ako to funguje, kde sa používa a ako sa porovnáva so štandardnými nehermetickými konektormi.

Hermetický konektor sa spolieha skôr na tavené sklo alebo sklokeramické tesnenie než na elastomérové tesnenie.
RF sklenený spekaný utesnený izolátor poskytuje elektrickú izoláciu aj plynotesné tesnenie v jednom komponente.
Hermetické konektory sú bežne špecifikované pre vákuové, tlakové alebo environmentálne utesnené kryty.
Štandardné konektory sa zvyčajne spoliehajú na mäkšie tesnenia, ktoré sú vhodnejšie pre každodenné, neextrémne prostredia.

Ako funguje hermeticky uzavretý konektor

V typickom hermeticky utesnenom konektore stredový kontaktný kolík prechádza cez sklenený alebo sklokeramický izolátor, ktorý je počas výroby pritavený priamo ku kovovému plášťu. Ako sa sklo ochladzuje, vytvára súvislé spojenie bez dutín s kolíkom a okolitým kovovým telom, ktoré sa často označuje ako utesnený konektor zo skla na kov výstavby. Na rozdiel od gumového alebo silikónového tesnenia sa toto tesnenie z taveného skla nespolieha na kompresiu alebo elasticitu, aby si udržalo svoje tesnenie, čo je jeden z dôvodov, prečo majú hermetické tesnenia tendenciu vydržať počas dlhých prevádzkových období a veľkých teplotných výkyvov.

Pretože je sklo spekané alebo tavené pod kontrolovaným teplom do hustej neporéznej štruktúry, výsledný izolátor odoláva prenikaniu plynov a vlhkosti oveľa účinnejšie ako typická polymérová izolácia používaná v štandardných konektoroch. Tento proces spekania je tiež dôvodom, prečo priemysel často označuje tento komponent ako RF Sklenené spekané tesnenieed Insulator, keď sa používa špeciálne vo vnútri RF koaxiálnych hermetických konektorov.

Základné prvky tesniaceho mechanizmu

Kovový plášť alebo puzdro, ktoré tvorí vonkajšie ohraničenie tesnenia
Stredový kontaktný kolík prechádzajúci cez sklenený izolátor
Zatavené sklo alebo sklokeramické telo spájajúce kolík s puzdrom
Zvarový alebo spájkovaný spoj pripevňujúci utesnenú vložku k telu konektora alebo stene krytu

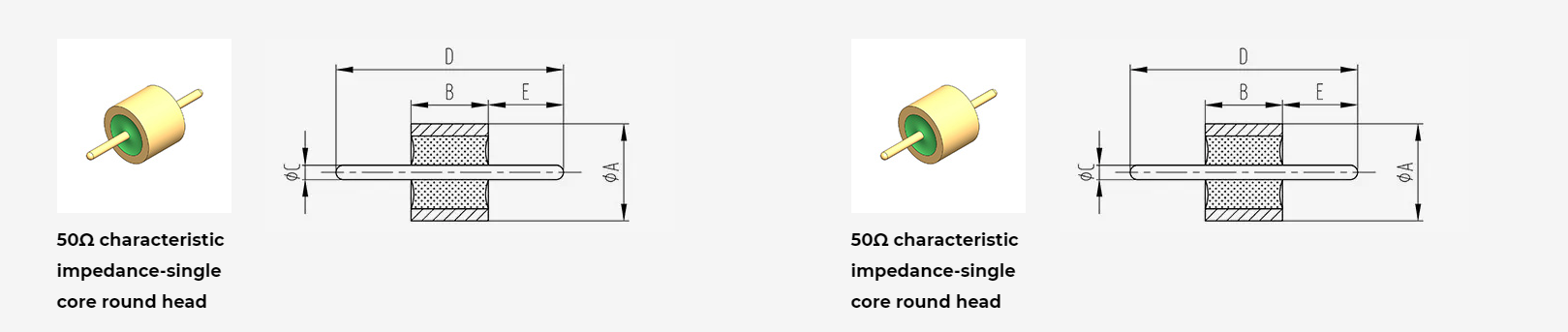

Čo je to RF sklenený spekaný zapečatený izolátor

An RF sklenený spekaný utesnený izolátor je komponent z taveného skla vo vnútri vysokofrekvenčného hermetického konektora, ktorý oddeľuje stredový vodič od vonkajšieho obalu a zároveň vytvára plynotesné tesnenie. Počas výroby sa sklenený prášok alebo predtvarované sklenené krúžky umiestnia okolo stredového kolíka vo vnútri puzdra konektora, potom sa zahrievajú, kým sa sklo neroztopí a nespojí s kolíkom aj puzdrom, čím sa po vychladnutí vytvorí jediná pevná izolačná a tesniaca štruktúra.

Pretože tento komponent musí udržiavať kontrolovaný dielektrický rozstup pre vysokofrekvenčný výkon a zároveň držať hermetické tesnenie, niekedy sa predáva pod súvisiacimi pojmami, ako napr. sklenený utesnený RF konektor izolácia alebo jednoducho sklenená hermetická vložka. Geometria izolátora, zloženie skla a priemer kolíka ovplyvňujú riadenie impedancie, a preto sú RF hermetické komponenty zvyčajne navrhnuté a testované ako zladený elektrický a mechanický systém, a nie ako samostatné časti.

Prečo sa sklo uprednostňuje pred inými izolačnými materiálmi

Sklo tvorí súvislé, neporézne tesnenie, keď je správne pritavené k kovu
Sklo si zachováva stabilné dielektrické vlastnosti v širokom rozsahu teplôt
Tesnenia sklo na kov sa nespoliehajú na kompresiu, takže sú menej náchylné na uvoľnenie tesnenia v priebehu času
Sintrované sklo podporuje prísnu rozmerovú kontrolu potrebnú pre konzistentnú RF impedanciu

Hermetický vs štandardný konektor: Tabuľka na porovnanie funkcií

Nižšie uvedená tabuľka uvádza všeobecné rozdiely medzi hermeticky uzavretými konektormi a štandardnými, nehermetickými konektormi. Skutočný výkon závisí od konkrétneho dizajnu, materiálov a testovania aplikovaného výrobcom.

Všeobecné porovnanie charakteristík typických hermeticky uzavretých konektorov a štandardných konektorov.
Funkcia	Hermeticky uzavretý konektor	Štandardný konektor
Spôsob tesnenia	Tesnenie z taveného skla alebo sklokeramiky	Elastomérové tesnenie alebo O-krúžok
Odolnosť voči plynom a vlhkosti	Veľmi vysoké, plynotesné tesnenie	Stredná, závisí od stavu tesnenia
Kompatibilita s vákuom	Dobre sa hodí do vákuového prostredia	Obmedzené, tesnenie sa môže pod vákuom zhoršiť
Rozsah teplôt	Široký, stabilný v extrémoch	Užšie, obmedzené materiálom tesnenia
Typické aplikácie	Letectvo, satelity, lekárske prístroje, RF základňové stanice	Všeobecná interiérová a ľahká vonkajšia elektronika
Dlhodobá stabilita tesnenia	Vo všeobecnosti stabilný, žiadna kompresná relaxácia	Môže klesnúť, keď materiál tesnenia starne

Porovnaný tesniaci výkon

Tabuľka nižšie predstavuje relatívne, názorné porovnanie hermeticky uzavretých konektorov so štandardnými konektormi v rámci štyroch bežne diskutovaných faktorov výkonu.

Hermeticky utesnené konektory majú tendenciu dosahovať vysoké skóre vo všetkých štyroch faktoroch, najmä preto, že tesnenie zataveného skla nezávisí od prebiehajúcej kompresie, aby zostalo plynotesné. Štandardné konektory môžu stále dobre fungovať vo všeobecných nastaveniach, ale ich tesniaci výkon je užšie spojený so stavom tesnenia, montážnym krútiacim momentom a vystavením životnému prostrediu v priebehu času.

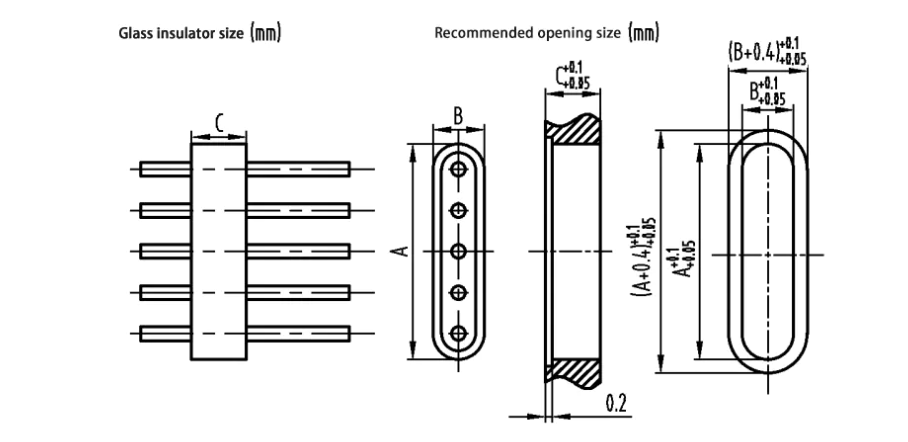

Vysvetlenie štruktúry hermetického konektora

Obrázok nižšie načrtáva všeobecné štrukturálne usporiadanie typického hermeticky uzavretého RF konektora a ukazuje, ako spolu vonkajší plášť, sklenené tesnenie a stredový kolík súvisia.

Čítanie rozloženia hermetického konektora

V tomto usporiadaní tvorí kovový plášť vonkajšiu hranicu utesnenej zostavy, zatiaľ čo sklenené sintrované tesnenie sedí vo vnútri plášťa a spája sa priamo s puzdrom a stredovým kontaktným kolíkom. Montážna príruba umožňuje privarenie alebo prispájkovanie konektora k stene krytu alebo prepážke a protiľahlý koniec poskytuje RF rozhranie na pripojenie káblovej zostavy. Toto je rovnaké základné usporiadanie ako v a hermetický RF priechodkový konektor , kde cieľom je prejsť RF signál cez utesnenú stenu bez porušenia plynotesnej bariéry.

Kde sa používajú hermeticky uzavreté konektory

Hermeticky uzavreté konektory sa najčastejšie objavujú v systémoch, kde sa vyžaduje riadená vnútorná atmosféra, vákuum alebo dlhá životnosť bez dozoru. Stĺpcový graf nižšie znázorňuje všeobecný, nepresný vzor používania v bežných sektoroch.

An RF hermetický konektor je často špecifikovaný v leteckých a satelitných systémoch, kde komponenty musia prežiť vibrácie štartu, pôsobenie vákua a extrémne tepelné cykly bez funkčného zlyhania. Komunikačné základňové stanice a RF infraštruktúra sa tiež spoliehajú na hermetické konektory na ochranu citlivých RF ciest pred vniknutím vlhkosti do vonkajších skríň, zatiaľ čo lekárske zariadenia používajú podobné princípy tesnenia na ochranu citlivej elektroniky vo vnútri uzavretých krytov. Obranné systémy a podmorské alebo ropné a plynové zariadenia dopĺňajú bežné oblasti použitia, pričom obe závisia od dlhodobej integrity tesnenia v náročných prostrediach.

Úvahy o environmentálnej výkonnosti a spoľahlivosti

Extrémne teploty sú jedným z najbežnejších stresových faktorov používaných na hodnotenie tesniaceho výkonu konektora. Čiarový graf nižšie ukazuje všeobecný trend v tom, ako sa výkon tesnenia mení v širokom rozsahu prevádzkových teplôt.

Hermeticky utesnený konektor má tendenciu udržiavať relatívne stabilný výkon v širokom rozsahu prevádzkových teplôt, pretože tesnenie z taveného skla nie je závislé na elastickom zotavení ako gumové tesnenie. Štandardné konektory môžu fungovať dobre v miernych teplotných rozsahoch, ale často vykazujú strmší pokles tesniaceho výkonu, keď sa podmienky pohybujú smerom k teplotným extrémom.

Viacfaktorové porovnanie

Radarová tabuľka nižšie spája niekoľko faktorov spoľahlivosti naraz, porovnáva odolnosť proti vlhkosti, kompatibilitu s vákuom, teplotnú stabilitu, odolnosť voči vibráciám, dlhodobú spoľahlivosť a konzistenciu RF signálu.

Vo väčšine týchto faktorov majú hermeticky uzavreté konektory tendenciu mať výhodu, najmä pokiaľ ide o odolnosť proti vlhkosti, kompatibilitu s vákuom a dlhodobú spoľahlivosť. Štandardné konektory môžu byť stále rozumnou voľbou pre menej náročné prostredia, kde sa pre aplikáciu nevyžaduje dodatočný tesniaci výkon.

Prehľad výrobného procesu

Zatiaľ čo presné procesné kroky sa líšia v závislosti od výrobcu a konštrukcie konektora, väčšina hermetických tesnení sklo-kov má počas výroby približne podobnú postupnosť.

Kovový plášť, stredový kolík a sklenený materiál sú pripravené a vyčistené na požadované tolerancie.
Sklenený prášok, sklenený predlisok alebo sklenený krúžok je umiestnený okolo kolíka vo vnútri škrupiny.
Zostava sa zahrieva v riadenom cykle pece, kým sa sklo nespojí s kolíkom aj s plášťom.
Zostava sa chladí za kontrolovaných podmienok, aby sa znížilo napätie na rozhraní skla a kovu.
Utesnená vložka sa testuje na hermetickosť, zvyčajne pomocou metódy detekcie netesnosti hélia spolu s elektrickými a vysokofrekvenčnými kontrolami výkonu.
Hotová hermetická vložka je privarená, spájkovaná alebo inak integrovaná do konečného konektora alebo puzdra priechodky.

Tento všeobecný prístup platí bez ohľadu na to, či je konečným produktom jednoduchý utesnený konektor zo skla na kov pre základnú priechodku alebo zložitejší vlastný hermetický konektor navrhnutý pre špecifické RF rozhranie a montážnu konfiguráciu.

Ako si vybrať hermeticky uzavretý konektor pre vašu aplikáciu

Nasledujúce kroky uvádzajú praktický spôsob, ako pristupovať k výberu konektora pre konkrétny systém alebo kryt.

Identifikujte prevádzkové prostredie vrátane teplotného rozsahu, tlakových podmienok a či sa očakáva vystavenie vákuu.
Potvrďte požiadavky na RF alebo elektrický výkon vrátane impedancie, frekvenčného rozsahu a typu signálu.
Skontrolujte potrebnú montážnu konfiguráciu, ako je prepážka, montáž na panel alebo teleso in-line konektora.
Prediskutujte s výrobcom počet kolíkov, vzdialenosť medzi kontaktmi a veľkosť puzdra, aby konektor zodpovedal dostupnému priestoru.
Opýtajte sa na metódy testovania hermetiky používané počas výroby, ako je detekcia úniku hélia, aby ste pochopili, ako sa overuje tesniaci výkon.
Zvážte, či je potrebný vlastný dizajn hermetického konektora, ktorý by zodpovedal existujúcemu krytu alebo neobvyklému RF rozhraniu.

O spoločnosti Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. je a výrobca hermeticky uzavretých konektorov so sídlom v Číne, špecializujúca sa na výrobu, spracovanie a obchod s komunikačnými komponentmi. Spoločnosť má viac ako 30 rokov kombinovaných skúseností s RF koaxiálnymi konektormi, adaptérmi a káblovými zostavami, ktoré podporuje vlastná obrábacia dielňa, galvanizačná dielňa a montážna dielňa spolu so skupinou etablovaných dodávateľov.

Medzi hlavné produkty patria vysokofrekvenčné koaxiálne konektory, adaptéry, vysokofrekvenčné káblové zostavy a káblové zostavy s nízkou intermoduláciou, spolu so špecializovanou schopnosťou ako výrobca vysokofrekvenčného skla sintrovaného zataveného izolátora pre hermetické a vysokofrekvenčné priechodné aplikácie. Spoločnosť tiež ponúka služby vlastného dizajnu hermetických konektorov, ktoré zákazníkom pomôžu splniť špecifické požiadavky na montáž, konfiguráciu kolíkov a RF rozhranie. Produkty od spoločnosti Ningbo Hanson Communication Technology Co., Ltd. sa používajú v kozmickom priemysle, komunikačných základňových staniciach, zdravotníckych zariadeniach a iných oblastiach špičkových technológií s podporou inžinierskeho tímu zameraného na neustále zlepšovanie procesov.

Často kladené otázky

Bežné otázky inžinierov a kupujúcich o hermeticky uzavretých konektoroch.
Q1: Čo je hermeticky uzavretý konektor Hermeticky utesnený konektor je konektor vytvorený s taveným sklom alebo sklokeramickým tesnením okolo jeho kontaktov, ktoré tvorí plynotesnú bariéru, ktorá zabraňuje vniknutiu vlhkosti a plynu do utesneného krytu.	Otázka 2: Ako funguje hermetický konektor Stredový kolík prechádza cez sklenený izolátor, ktorý je pri výrobe pritavený ku kovovému plášťu a vytvára pevné, neporézne tesnenie, ktoré sa nespolieha na stlačenie, aby zostalo plynotesné.
Q3: Na čo sa používajú hermetické konektory Používajú sa v aplikáciách, ktoré vyžadujú riadenú vnútornú atmosféru alebo dlhodobú integritu tesnenia, vrátane leteckých systémov, satelitov, komunikačných základňových staníc a lekárskeho vybavenia.	Q4: Prečo používať sklenené utesnené konektory Sklenené utesnené konektory odolávajú vlhkosti a prenikaniu plynov účinnejšie ako konštrukcie založené na tesnení a majú tendenciu udržiavať stabilný výkon v širokom rozsahu teplôt.
Q5: Čo je technológia tesnenia sklo-kov Tesnenie sklo na kov je výrobný proces, pri ktorom sa sklo za tepla spája priamo s kovovým kolíkom a plášťom, čím sa vytvorí trvalé, plynotesné izolačné tesnenie.	Q6: Čo je RF hermetické tesnenie Vysokofrekvenčné hermetické tesnenie sa vzťahuje na tesnenie sklo na kov aplikované špecificky na RF koaxiálne konektory, kde utesnený izolátor musí tiež udržiavať kontrolovanú impedanciu pre výkon signálu.
Q7: Rozdiel medzi hermetickými a štandardnými konektormi Hermetický konektor používa tavené sklenené tesnenie pre plynotesný výkon, zatiaľ čo štandardný konektor zvyčajne používa elastomérové tesnenie, ktoré je vhodnejšie do prostredia na všeobecné účely.	Q8: Ako sa vyrábajú hermetické priechodky Hermetické priechodky sa vyrábajú zatavením skla okolo stredového kolíka vo vnútri kovového plášťa pod kontrolovaným teplom a následným testovaním hotovej časti na hermetickosť a elektrický výkon.
