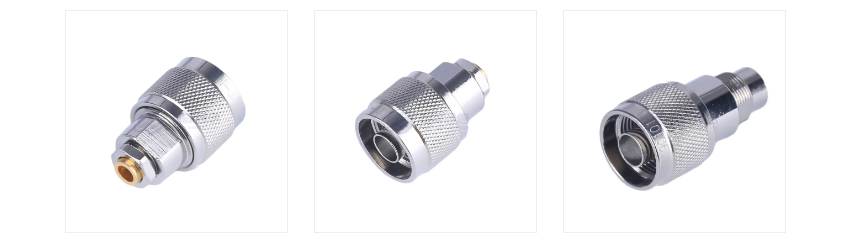

Čo je to RF koaxiálny konektor typu N?

The RF koaxiálny konektor typu N je univerzálny závitový RF koaxiálny konektor navrhnutý Paulom Neillom z Bell Labs v štyridsiatych rokoch minulého storočia ("N" je prevzaté z prvého písmena jeho priezviska). Má vlastnosti vysokého výkonu, nízkej straty a vysokej frekvencie a je široko používaný v komunikáciách, radaroch, testovacích prístrojoch a iných oblastiach.

1. Základné vlastnosti konektora typu N
(1) Frekvenčný rozsah
Štandardný typ: 0~11 GHz (niektoré presné modely môžu dosiahnuť 18 GHz).
Vysokovýkonný typ (napríklad typ precision N): podporuje frekvenciu až 18 GHz alebo dokonca vyššiu (napríklad 40 GHz).

(2) Impedančné prispôsobenie
50Ω (hlavný prúd, používaný pre komunikačné a testovacie zariadenia).
75Ω (menej bežné, používa sa v špecifických scenároch, ako je prenos videa).

(3) Vysoký výkon
Priemerný výkon: stovky wattov až kilowattov (v závislosti od frekvencie a dizajnu).
Špičkový výkon: až desiatky kilowattov (aplikácie s krátkym impulzom).

(4) Trvanlivosť
Štruktúra závitovej spojky (stabilnejšia ako BNC) a silná odolnosť voči vibráciám.
Kovový plášť (mosadz/nehrdzavejúca oceľ) poskytuje dobré elektromagnetické tienenie.

(5) Nízka strata
Vložená strata: <0,1 dB@3 GHz (vysokokvalitný model).
Pomer stojatých vĺn napätia (VSWR): <1,3:1 (presný typ môže dosiahnuť 1,1:1).

2. Štruktúra konektora typu N
(1) Vonkajší vodič (plášť)
Kovový materiál (pozlátenie/strieborné pokovovanie/niklovanie), závitové prevedenie zaisťuje tesné spojenie.
(2) Vnútorný vodič (stredný kolík)
Pozlátenie alebo striebro, poskytujúce kontakt s nízkym odporom.
(3) Izolačné médium
Zvyčajne PTFE (polytetrafluóretylén), odolný voči vysokej teplote a s nízkou dielektrickou stratou.
(4) Typ rozhrania
Samec: so stredovým kolíkom a vonkajším závitom.
Samica: so stredovým otvorom a vnútorným závitom.

3. Kľúčové body pre výber konektora typu N
Prispôsobenie impedancie: Uprednostňujú sa modely 50Ω (pokiaľ nie je špecificky vyžadovaných 75Ω).
Požiadavky na frekvenciu:
Všeobecné aplikácie (<6 GHz): Štandardný typ N.
Vysokofrekvenčné aplikácie (>11 GHz): Presný typ N (napríklad séria HPN).
Ekologická kompatibilita:
Vonkajšia/vojenská kvalita: Vyberte si kryt z nehrdzavejúcej ocele s vodotesným tesnením (napríklad IP67).
Laboratórne aplikácie: Pozlátené modely (zníženie prechodového odporu).
Kompatibilita rozhrania:
Venujte pozornosť párovaniu konektorov typu samec-to-female (ako sú adaptéry typu samec-to-female).

4. Bežné problémy s RF koaxiálnymi konektormi typu N
(1). Môžu konektory typu N nahradiť SMA?
Áno, existujú však kompromisy: konektory typu N ponúkajú lepší výkon a odolnosť, sú však väčšie a menej vhodné pre miniaturizované zariadenia s vysokou hustotou. Konektory SMA sú vhodnejšie pre vysokofrekvenčné kompaktné konštrukcie (ako sú moduly PCB).

(2). Ako sa vyhnúť poškodeniu konektorov typu N?
Správna prevádzka: Zarovnajte závity a utiahnite (vyhnite sa násilnému ohýbaniu stredového kolíka). Použite momentový kľúč (odporúčaný krútiaci moment: 15~20 in-lb).

(3). Vyžaduje konektor typu N pravidelnú údržbu?
Odporúčanie: Pravidelne čistite kontaktnú plochu (liehová bezprašná handrička). Skontrolujte, či sú závity zoxidované (vymeňte, keď je pokovovanie opotrebované).
