Čo je RF sklenený izolátor?

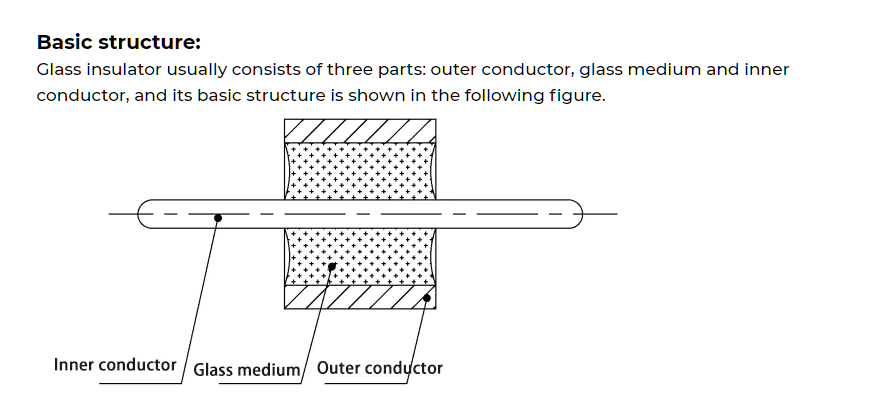

RF sklenený izolátor je izolačný nosný prvok používaný na prenos vysokofrekvenčného (RF) signálu. Je vyrobený hlavne zo špeciálnych sklenených materiálov a má vynikajúce vysokofrekvenčné izolačné vlastnosti, odolnosť voči vysokej teplote a mechanickú pevnosť. Široko sa používa v komunikačných základňových staniciach, radarových systémoch, satelitných anténach, vysokofrekvenčných elektronických zariadeniach a iných oblastiach na podporu alebo upevnenie vodičov pri súčasnom zabezpečení efektívneho prenosu a elektrickej izolácie RF signálov.

1. Charakteristika vysokofrekvenčných sklenených izolátorov

(1) Vysokofrekvenčný izolačný výkon

Nízka dielektrická strata: Dielektrická strata je extrémne nízka pri vysokých frekvenciách (ako je MHz ~ GHz), čím sa znižuje útlm signálu.
Vysoká dielektrická pevnosť: Odolná voči vysokému napätiu, zabraňuje rozpadu alebo úniku RF signálu.

(2) Trvanlivosť

Odolnosť voči vysokej teplote: Môže pracovať stabilne v rozsahu -50 ℃ ~ 300 ℃ a je vhodná do drsných prostredí, ako sú vonkajšie základňové stanice a radary.
Odolnosť voči UV žiareniu a korózii: Materiál skla nie je ľahko starnúť a je vhodný na dlhodobé vystavenie vetru, dažďu, soľnej hmle a iným prostrediam.

(3) Mechanické vlastnosti

Vysoká pevnosť: Dobrá odolnosť proti stlačeniu a ohybu a vydrží mechanické zaťaženie antén alebo drôtov. Rozmerová stabilita: nízky koeficient tepelnej rozťažnosti, nie je ľahké deformovať pri zmene teploty, čím sa zabezpečuje stabilita systému RF.

(4) Integrita RF signálu

Nízky odraz signálu: hladký povrch, ktorý znižuje odraz a rušenie RF signálov.

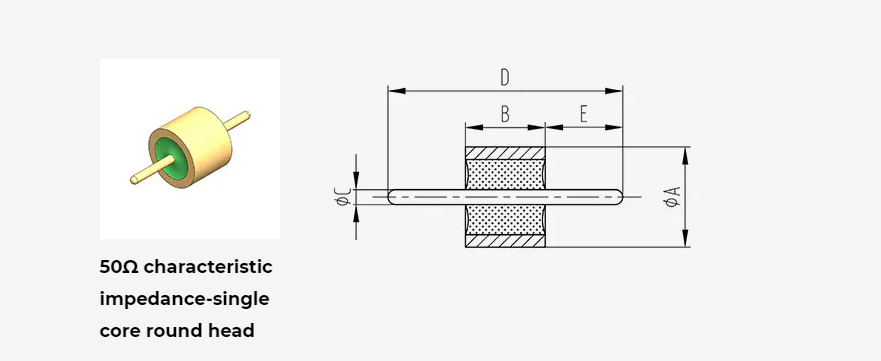

Impedančné prispôsobenie: optimalizovaný dizajn môže zodpovedať impedancii prenosového vedenia (napríklad 50 Ω alebo 75 Ω), čím sa zlepšuje účinnosť prenosu signálu.

2. Aplikačné scenáre vysokofrekvenčných sklenených izolátorov

(1) Komunikačná základňová stanica

Anténa základňovej stanice 5G/4G: podporuje vyžarovaciu jednotku na zabezpečenie efektívneho prenosu signálu.
Mikrovlnná reléová stanica: používa sa na podporu izolácie vlnovodu alebo koaxiálneho kábla.

(2) Radarový systém

Vojenský/poveternostný radar: podporuje vysokofrekvenčný podávač, odolný voči vysokému napätiu a proti rušeniu.

(3) Satelitná komunikácia

Satelitná anténa: poskytuje stabilnú izolačnú podporu v extrémnom prostredí vesmíru.

(4) Vysokofrekvenčné elektronické zariadenia

RF filter, výkonový zosilňovač: používa sa na upevnenie vnútorných komponentov vysokofrekvenčného obvodu.

3. RF sklenený izolátor vs. tradičný keramický izolátor
