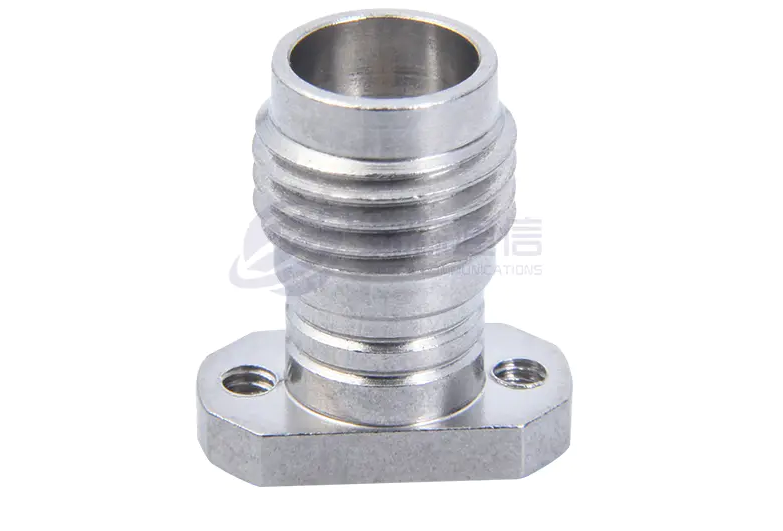

Čo je to RF koaxiálny konektor?

1. Funkcia an RF koaxiálny konektor
RF koaxiálne konektory sú kľúčové elektronické komponenty používané na prenos vysokofrekvenčných signálov. Používajú sa predovšetkým na spoľahlivé pripojenie koaxiálnych káblov k zariadeniam, zaisťujú efektívny a stabilný prenos RF signálov, čím zabezpečujú stabilný a spoľahlivý prenos signálu. RF koaxiálne konektory sa bežne používajú v komunikačných zariadeniach, televízii, vysielaní, bezdrôtových sieťach a iných oblastiach. Ich hlavnou funkciou je udržiavať integritu signálu, znižovať prenosové straty a rušenie a poskytovať dobré impedančné prispôsobenie, čo umožňuje hladký prenos vysokofrekvenčných signálov v aplikáciách, ako sú komunikačné systémy, testovacie zariadenia, radary a antény.

RF koaxiálne konektory hrajú zásadnú úlohu v bezdrôtovej komunikácii, letectve, vojenskej elektronike a zdravotníckom vybavení. Napríklad v 5G základňových staniciach pripájajú antény a RF moduly, čím zabezpečujú kvalitný prenos a príjem signálu. V testovacích a meracích zariadeniach sa pripájajú k spektrálnym analyzátorom alebo sieťovým analyzátorom, čím zabezpečujú presné testovacie údaje. V satelitných komunikáciách a radarových systémoch musia odolávať drsným podmienkam prostredia pri zachovaní stabilného prenosu signálu.

RF koaxiálne konektory zvyčajne využívajú kovovú tienenú štruktúru, pričom vnútorný vodič prenáša signál a vonkajší vodič poskytuje elektromagnetické tienenie, aby sa zabránilo vonkajšiemu rušeniu a úniku signálu. Vysokokvalitné konektory sa vyznačujú nízkou vložnou stratou, vysokou účinnosťou tienenia, odolnosťou proti korózii a odolnosťou voči vibráciám a dokážu sa prispôsobiť rôznym frekvenčným rozsahom (od nízkych frekvencií až po milimetrové vlny). Okrem toho, v závislosti od požiadaviek aplikácie, môžu konektory prijať rôzne štýly rozhrania, ako napríklad závitové (SMA), nasadzovacie (BNC) alebo push-pull (MCX), aby splnili požiadavky na mechanickú pevnosť a pohodlie rôznych scenárov. RF koaxiálne konektory sú základnými komponentmi vo vysokofrekvenčných elektronických systémoch. Ich výkon priamo ovplyvňuje stabilitu a efektivitu celého komunikačného spojenia, čo z nich robí kritický komponent pre správnu prevádzku moderných bezdrôtových technológií, obranných zariadení a priemyselnej automatizácie.

Princíp činnosti RF koaxiálnych konektorov je založený na charakteristikách šírenia elektromagnetických vĺn v konštrukciách sústredných vodičov. Prostredníctvom presne navrhnutej koaxiálnej štruktúry dosahujú nízkostratový, vysoko verný prenos vysokofrekvenčných signálov. Ich základným princípom je vytvorenie uzavretého kanála na prenos elektromagnetického poľa: stredný vodič prenáša signálový prúd, zatiaľ čo vonkajší vodič funguje ako elektromagnetické tienenie oddelené izolačným dielektrikom, ktoré udržuje konštantnú impedanciu. Keď sa vysokofrekvenčný elektrický signál vstrekne do vnútorného vodiča, vybudí priečne elektromagnetické vlny (TEM vlny) v izolačnom médiu medzi vnútorným a vonkajším vodičom. Táto elektromagnetická energia je prísne obmedzená na koaxiálny priestor, čím účinne potláča stratu žiarenia signálu a vonkajšie rušenie. Mechanické rozhranie konektora zaisťuje kontinuitu vodiča a prispôsobenie impedancie prostredníctvom presného kontaktu, čím zabraňuje odrazom signálu v mieste pripojenia v dôsledku zmien impedancie, čo v konečnom dôsledku zaisťuje stabilný prenos vysokofrekvenčných signálov medzi zariadeniami. Tento štrukturálny dizajn umožňuje RF koaxiálnym konektorom udržiavať vynikajúcu integritu signálu aj vo vysokofrekvenčných prostrediach na úrovni gigahertzov.

Základná konštrukcia RF koaxiálnych konektorov je založená na teórii koaxiálneho prenosového vedenia, ktorá využíva distribúciu elektromagnetického poľa medzi vnútorným a vonkajším vodičom na dosiahnutie prenosu signálu:

Stredový vodič (vnútorný vodič): Prenáša vysokofrekvenčné signály a je zvyčajne vyrobený z medi alebo pozláteného materiálu na zníženie odporových strát.
Vonkajší vodič (tienenie): Obklopuje vnútorný vodič a poskytuje elektromagnetické tienenie, aby sa zabránilo rušeniu signálu a úniku žiarenia.
Izolačné médium (dielektrická vrstva): Oddeľuje vnútorné a vonkajšie vodiče, udržuje stabilnú impedanciu (zvyčajne 50 Ω alebo 75 Ω) a znižuje odrazy signálu.
Mechanizmus pripojenia: Na zabezpečenie mechanickej stability a dobrého elektrického kontaktu použite konektory so závitom (napr. SMA), nasadzovacie (napr. BNC) alebo push-pull (napr. MCX).

Keď sú konektory správne spojené, signál sa prenáša cez vnútorný vodič a vonkajší vodič tvorí uzavretú slučku, ktorá zaisťuje kontinuitu impedancie počas prenosu signálu a znižuje pomer stojatých vĺn (VSWR) a vložný útlm.

2. Vlastnosti a výhody RF koaxiálnych konektorov
RF koaxiálny konektor, ako základná súčasť prenosu vysokofrekvenčného signálu, preukázal významné výhody vo výkone, spoľahlivosti a adaptabilite vďaka svojej jedinečnej štruktúre a materiálovému dizajnu. Jeho výhody sa prejavujú najmä v nasledujúcich aspektoch:

(1). Výkon vysokofrekvenčného prenosu
Širokopásmové pokrytie: podporuje extrémne široký frekvenčný rozsah od jednosmerného prúdu po milimetrové vlny (nad 40 GHz), čím spĺňa potreby vysokofrekvenčných aplikácií, ako je 5G a satelitná komunikácia.
Nízka vložená strata: používa vysoko vodivé materiály (ako sú pozlátené vnútorné vodiče) a izolačné médiá s nízkou dielektrickou stratou na výrazné zníženie útlmu signálu.
Vynikajúce prispôsobenie impedancie: prísne kontrolovaná charakteristická impedancia 50Ω alebo 75Ω minimalizuje odraz signálu.
(2). Spoľahlivosť a stabilita
Silné elektromagnetické tienenie: viacvrstvová kovová tieniaca štruktúra (ako je závitové uzamykanie, kovový plášť) účinne potláča elektromagnetické rušenie (EMI) a únik RF.
Vysoká mechanická odolnosť: precízne opracované kontaktné rozhranie (napríklad dizajn s elastickým kolíkom) zaisťuje stabilný kontakt po tisíckach zapojenia a odpojenia. Široká prispôsobivosť k životnému prostrediu: K dispozícii sú voliteľné špeciálne úpravy, ako je vodotesnosť (IP67), odolnosť voči vysokej teplote (-65℃~ 165℃) a odolnosť proti soľnému postreku, vďaka čomu je vhodný pre drsné prostredia, ako je armáda a letectvo.
(3). Rôzne dizajny sa prispôsobujú viacerým scenárom

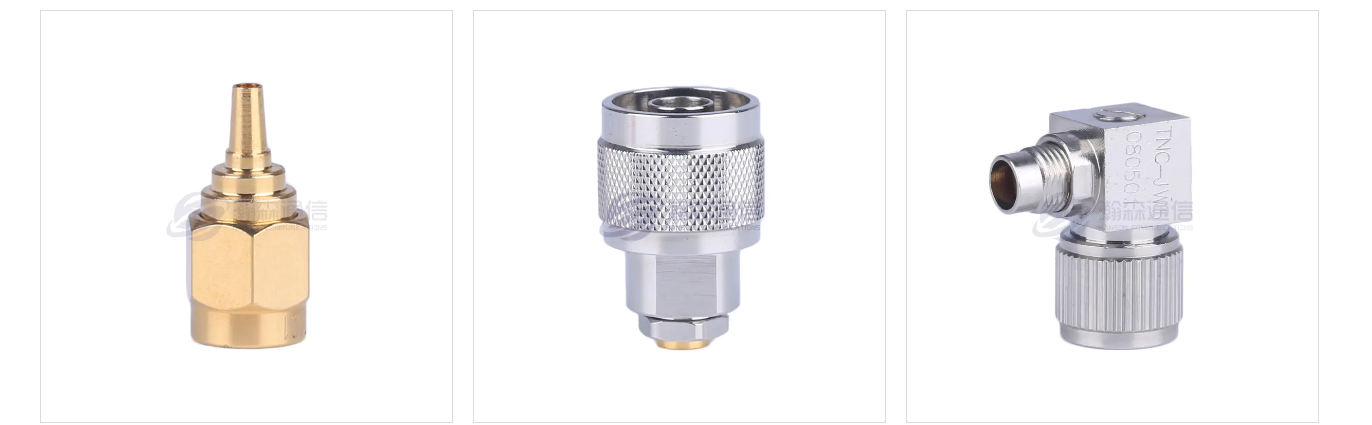

Bohaté typy rozhraní: vrátane závitových (SMA, N-type), snap-on (BNC), push-pull (MCX/MMCX) atď., aby vyhovovali rôznym požiadavkám na inštaláciu.
Flexibilná kapacita napájania: Prispôsobiteľné od nízkeho výkonu po vysoký výkon na úrovni kilowattov, prispôsobiteľné rôznym scenárom zaťaženia, ako sú komunikačné základňové stanice a radary.
Miniaturizačný trend: S rozvojom 5G a internetu vecí dosahujú mikrokonektory vysokovýkonný prenos v obmedzených priestoroch.
(4). Pohodlie a štandardizácia
Dizajn rýchleho pripojenia: Napríklad jednoručné zaklapnutie niektorých produktov môže výrazne zlepšiť efektivitu inštalácie.
Kompatibilita s medzinárodnými štandardmi: Vyhovuje medzinárodným štandardom, ako sú MIL-STD a IEC, aby sa zabezpečila univerzálna zameniteľnosť s bežnými rozhraniami zariadení.
(5) Široká škála aplikácií
Od spotrebnej elektroniky (antény mobilných telefónov) cez priemyselné aplikácie (RF moduly základňových staníc) až po high-tech polia (radary s fázovým poľom, užitočné zaťaženie satelitov) sa RF koaxiálne konektory stali základnými komponentmi v odvetviach, ako sú bezdrôtová komunikácia, testovanie a meranie, a národná obranná veda a technológia vďaka ich vernosti signálu a odolnosti voči životnému prostrediu.

RF koaxiálne konektory vďaka hlbokej integrácii materiálovej vedy, presnej mechaniky a elektromagnetického dizajnu dosahujú základné požiadavky „nízka strata, vysoké tienenie a dlhá životnosť“ pri vysokofrekvenčnom prenose signálu a sú kľúčovou zárukou pre efektívnu a spoľahlivú prevádzku moderných elektronických systémov.

RF koaxiálne konektory sú široko používané v odvetviach vyžadujúcich vysokofrekvenčný prenos signálu:
Komunikácia: Anténne napájacie pripojenia pre základňové stanice 5G, komunikáciu z optických vlákien a satelitnú komunikáciu.
Letectvo a obrana: Vysoko spoľahlivé spojenia pre radarové systémy, navádzanie rakiet a vzdušné komunikačné zariadenia.
Test & Measurement: Kalibrácia a testovanie signálu pre nástroje, ako sú vektorové sieťové analyzátory (VNA) a spektrálne analyzátory.
Spotrebná elektronika: RF moduly pre Wi-Fi smerovače, smartfóny (napríklad anténne rozhrania) a zariadenia internetu vecí (IoT).
Lekárske vybavenie: Prenos signálu pre rádiofrekvenčné cievky MRI a zariadenia na mikrovlnnú terapiu.
Automobilový priemysel: Signálne pripojenia pre radar vo vozidle (ako je radar s milimetrovými vlnami) a navigačné systémy GPS.

3. Ako si vybrať správny RF koaxiálny konektor
Výber správneho RF koaxiálneho konektora si vyžaduje zváženie viacerých faktorov vrátane elektrického výkonu, mechanických vlastností, environmentálnej kompatibility a aplikačného scenára.

(1). Objasnite požiadavky na elektrický výkon
Rozsah prevádzkovej frekvencie: Horné frekvenčné limity podporované rôznymi konektormi sa výrazne líšia (napr. BNC ≤ 4 GHz, SMA ≤ 18 GHz a 2,92 mm konektory až do 40 GHz). Je nevyhnutné prispôsobiť frekvenčné pásmo signálu systému.
Impedančné prispôsobenie: Komunikačné systémy často používajú 50 Ω (napr. základňové stanice a radar), zatiaľ čo systémy na prenos videa často používajú 75 Ω (napr. vysielacie zariadenia). Výber nesprávnej impedancie môže viesť k odrazom signálu.
Vložený útlm a VSWR: Pre vysokofrekvenčné aplikácie (napr. milimetrové vlny) sa uprednostňujú nízkostratové konštrukcie (napr. vzduchovo-dielektrické konektory) a pomer VSWR by mal byť čo najbližšie k 1:1.
Manipulácia s napájaním: Pre aplikácie s vysokým výkonom (napr. radarové vysielače) vyberte konektory typu 7/16 alebo N, aby ste predišli poruchám v dôsledku prehriatia.

(2). Vyhodnoťte mechanické vlastnosti a charakteristiky rozhrania
Typ konektora:
Závitové konektory (SMA, N-typ): Preferované pre prostredia s vysokými vibráciami (napr. vo vozidle a vo vzduchu) kvôli ich vysokej odolnosti voči uvoľneniu. Zaklapávacie konektory (BNC): Vhodné pre testovacie scenáre vyžadujúce časté pripájanie a odpájanie (napr. laboratórne osciloskopy). Sú pohodlné na používanie, ale sú náchylné na vypadávanie.
Mikrominiatúrne konektory (MMCX, MCX): Kompaktné riešenia pre zariadenia s obmedzeným priestorom (napr. moduly smartfónov).
Životnosť zásuviek: Priemyselné konektory zvyčajne vydržia viac ako tisíc cyklov pripájania a odpájania, zatiaľ čo konektory pre spotrebiteľov môžu vydržať len niekoľko stoviek.
Kompatibilita kábla: Skontrolujte, či sa rozhranie konektora zhoduje s typom koaxiálneho kábla a priemerom vodiča.

(3). Zvážte prispôsobivosť k životnému prostrediu
Stupeň ochrany: Vonkajšie alebo vlhké prostredie vyžaduje vodotesnosť IP67 alebo vyššiu (napr. anténne rozhrania základňovej stanice 5G).
Odolnosť voči teplote a korózii: Letecké alebo vojenské aplikácie vyžadujú odolnosť voči vysokým teplotám (-65 °C až 200 °C) a odolnosť voči soľnej hmle (napr. pozlátená nehrdzavejúca oceľ).
Odolnosť voči vibráciám/nárazom: Mobilné platformy, ako sú vozidlá a lietadlá, vyžadujú konektory s uzamykacími mechanizmami (napr. trojskrutkové SMA) alebo dizajnom kontaktov s pružinou.

(4). Zhoda s aplikačným scenárom
Komunikačné vybavenie: Základňové stanice 5G uprednostňujú konektory typu N (vysoký výkon) a SMA (miniaturizované). Pásy s milimetrovými vlnami vyžadujú konektory typu 2,92 mm alebo K.
Testovanie a meranie: Na vysokofrekvenčné testovanie používajte presné konektory (napríklad 3,5 mm), aby ste sa vyhli chybám spôsobeným konektormi s nízkou presnosťou, ako sú BNC.
Spotrebná elektronika: Wi-Fi moduly často používajú konektory U.FL (ultra-miniatúrne), ale je potrebný kompromis medzi cenou a stratou signálu.
Vojenský/letecký priemysel: Vyberte si vysoko spoľahlivé modely s celokovovým krytom a pozlátenými kontaktmi, ktoré spĺňajú normy MIL-STD-348.

(5). Ďalšie kľúčové faktory
Náklady a dodacia lehota: Špičkové konektory (napríklad konektory s milimetrovou vlnou) sú drahé, preto zvážte svoj rozpočet a stabilitu dodávateľského reťazca.
Stupeň štandardizácie: Uprednostňujte univerzálne konektory (ako je SMA), aby ste sa vyhli modelom pre úzky segment, ktoré môžu spôsobovať problémy s údržbou.
Spôsob montáže: Montáž dosky plošných spojov, montáž na panel alebo priame káblové pripojenie vyžadujú rôzne konfigurácie (ako sú pravouhlé alebo priame konektory).

Príklad výberového konania
Určite požiadavky: Napríklad: 5G malá rádiová jednotka základňovej stanice, frekvencia 3,5 GHz, vonkajšia inštalácia, vodotesná.
Parametre skríningu:
Frekvencia: 3,5 GHz → Prijateľný je typ SMA alebo N.
Prostredie: Vodotesné IP67 → Vyberte typ N (spoľahlivejšie tesnenie závitu).
Výkon: Stredný → Typ N ponúka dostatočnú rezervu výkonu.
Overte kompatibilitu: Skontrolujte, či konektor typu N zodpovedá existujúcim káblom (napríklad LMR-400) a portom zariadenia.

4. Bežné problémy RF koaxiálne konektory
Pri dlhodobom používaní môžu u koaxiálnych konektorov RF vzniknúť rôzne problémy v dôsledku faktorov, ako sú dizajn, inštalácia a faktory prostredia, ktoré ovplyvňujú kvalitu prenosu signálu. Bežné problémy s RF koaxiálnymi konektormi často súvisia s impedančným prispôsobením, mechanickou pevnosťou, účinnosťou tienenia a prispôsobivosťou prostredia. Miera zlyhania produktu sa dá znížiť vhodným výberom (napr. prispôsobením frekvencie a výkonu), štandardizovanou inštaláciou (napr. kontrola krútiaceho momentu) a pravidelnou údržbou (napr. čistením kontaktných plôch).

(1). Vysoká strata signálu alebo nízka účinnosť prenosu
Možné príčiny:
Nezhoda impedancie konektora (napr. miešanie zariadení 50Ω a 75Ω).
Starnúce konektory alebo káble, oxidované vodiče a slabý kontakt.
Uvoľnené alebo čiastočne utiahnuté spoje spôsobujúce odrazy signálu.
Používanie nekvalitných konektorov alebo káblov, čo vedie k nadmernej strate vloženia.

Riešenie:
Uistite sa, že všetky konektory a káble v systéme majú konzistentnú impedanciu (zvyčajne 50 Ω alebo 75 Ω).
Skontrolujte kontaktné povrchy konektora, či nie sú zoxidované alebo znečistené, a v prípade potreby ich vyčistite alebo vymeňte.
Pomocou momentového kľúča utiahnite závitové konektory (napr. SMA, typ N) na štandardný krútiaci moment. Vyberte si nízkostratové káble a vysokovýkonné konektory (napríklad pozlátené kontakty).

(2). Rušenie signálu alebo hlasný šum
Možné príčiny:
Slabé tienenie konektora, umožňujúce prenikanie elektromagnetického rušenia (EMI).
Slabé uzemnenie krytu konektora, čo spôsobuje rušenie bežného režimu.
Blízke zdroje silného elektromagnetického žiarenia (ako sú motory a meniče).
Poškodené káble alebo konektory s poškodeným tienením.

Riešenie:
Vyberte konektory s celokovovým krytom a vysokou účinnosťou tienenia.
Uistite sa, že kryt konektora je správne uzemnený k šasi zariadenia.
Na zvýšenie odolnosti proti rušeniu použite koaxiálne káble s dvojitým alebo trojitým tienením.
Skontrolujte kábel, či nie je poškodený a v prípade potreby ho vymeňte.

(3). Uvoľnené konektory alebo slabý kontakt
Možné príčiny:
Mechanické opotrebovanie v dôsledku nadmerného zapájania a odpájania (napríklad zlyhaná pružina BNC).
Závity nie sú správne utiahnuté v prostredí s vibráciami alebo nárazmi (napríklad vo vozidlách alebo lietadlách).
Zástrčkové a zásuvkové konektory sa nezhodujú alebo majú nadmerné tolerancie.

Riešenie:
Pre scenáre častého pripájania a odpájania si vyberte konektory s dlhou životnosťou (napríklad konektor SMA s hodnotením zásuvnosti 5 000 cyklov). Vo vibrujúcich prostrediach používajte konektory s uzamykacími mechanizmami (ako sú trojskrutkové SMA).

Uistite sa, že sa modely konektorov zhodujú; vyhnite sa miešaniu rôznych značiek alebo špecifikácií.

(4). Poškodenie konektora (napr. zlomenie, deformácia)
Možné príčiny:
Nadmerné mechanické namáhanie (napr. nadmerné ohýbanie kábla, čo vedie k porušeniu spájkovaných spojov konektorov).
Použitie nesprávnych inštalačných nástrojov, čo vedie k uvoľneniu závitov krytu.
Starnutie materiálu alebo korózia prostredia (napr. soľná hmla, vysoké teploty).

Riešenie:
Vyhnite sa pôsobeniu bočnej sily na konektor počas inštalácie a použite pravouhlé konektory, aby ste minimalizovali ohýbanie.
Na inštaláciu závitových konektorov použite špecializované nástroje (napr. momentové kľúče).
Pre drsné prostredie vyberte materiály odolné voči korózii (napr. pozlátená nehrdzavejúca oceľ).

(5). Impedančná diskontinuita vedúca k odrazom signálu
Možné príčiny:
Nezhoda impedancie medzi konektorom a káblom (napr. 50Ω konektor a 75Ω kábel).
Vnútorné štrukturálne chyby v konektore (napr. nerovnomerná dielektrická vrstva).
Neúplné spojenie konektora, výsledkom čoho sú vzduchové medzery.

Riešenie:
Zabezpečte konzistentnú impedanciu v celej prenosovej ceste (vrátane konektora, kábla a zariadenia). Vyberte si konektory s vysoko presným opracovaním (napríklad tie, ktoré sú špecifikované vo vojenskej norme MIL-STD-348).

Konektor úplne utiahnite, aby ste predišli kolísaniu impedancie spôsobenému nesprávnym vyrovnaním.

(6). Zlyhanie vodotesného výkonu
Možné príčiny:
Vodotesné tesnenia sú staré alebo poškodené.
Závity nie sú utiahnuté alebo tesniaci prostriedok vypršal.
Konektor nie je vhodný do vlhkého prostredia.

Riešenie:
Pravidelne kontrolujte tesnenia. Pre vonkajšie aplikácie vyberte konektory s krytím IP67 alebo vyšším.
Na zlepšenie tesnenia použite vodotesnú pásku alebo silikón.
Vyberte vodotesné modely s O-krúžkami (napríklad vodotesné konektory typu N).

(7). Problémy s rezonanciou vo vysokofrekvenčných aplikáciách
Možné príčiny:
Konektor vykazuje parazitnú rezonanciu pri vysokých frekvenciách (napr. konštrukčné chyby).
Rozloženie konektora a dosky plošných spojov sa nezhoduje, čo vytvára stojaté vlny.

Riešenie:
Vyberte konektor, ktorý podporuje vyššie frekvencie (napr. 2,92 mm namiesto SMA).
Optimalizujte impedančné prispôsobenie PCB, aby ste sa vyhli nespojitostiam v dĺžkach prenosových liniek.

Súhrnná tabuľka bežných problémov s RF koaxiálnymi konektormi:

5. Normy údržby pre RF koaxiálne konektory
Výkon RF koaxiálnych konektorov priamo ovplyvňuje kvalitu prenosu signálu, preto je potrebná pravidelná údržba na zabezpečenie dlhodobej stabilnej prevádzky. Nasledujú kľúčové normy údržby a prevádzkové špecifikácie:

(1). Pravidelná kontrola a čistenie
Kontrola vzhľadu: Skontrolujte, či puzdro konektora nie je zdeformované, prasknuté alebo skorodované (ako je hrdza, oxidácia), najmä kovové časti a tesniace krúžky.
Čistenie kontaktného povrchu: Na čistenie vnútorného vodiča a kolíkov použite bezvodý alkohol a netkanú handričku, aby ste odstránili vrstvu oxidu, prach alebo olej. Vyhnite sa používaniu abrazívnych materiálov (ako je brúsny papier), aby ste predišli poškodeniu pokovovania.
Potvrdenie stavu rozhrania: Uistite sa, že samčie a samičie konektory sú hladko zapojené bez uvoľnenia alebo nesprávneho zarovnania. Závitové konektory (napríklad typ SMA, N) by mali skontrolovať, či sú závity neporušené, aby sa zabránilo skĺznutiu.

Postup čistenia
Operácia vypnutia: Uistite sa, že je zariadenie vypnuté, aby ste predišli poškodeniu statickou elektrinou.
Fyzikálne čistenie: Na odstránenie veľkých nečistôt použite vzduchovú pištoľ, potom jemne utrite kontaktné plochy vatovým tampónom namočeným v alkohole.
Oxidačná úprava: Ak je povlak zoxidovaný (napr. sčernený), zľahka ho vyleštite gumou alebo špeciálnym čistiacim prostriedkom.
Sušenie: Sušte na vzduchu alebo v sušičke pri nízkej teplote (≤ 60 °C), aby ste predišli zvyškovému alkoholu.

(2). Test elektrického výkonu
Overenie prispôsobenia impedancie: Použite sieťový analyzátor alebo TDR (reflektometer časovej domény) na zistenie kontinuity impedancie konektora a kábla, aby ste sa uistili, že nedôjde k náhlej zmene (najlepšie VSWR ≤ 1,5). Monitorovanie straty signálu: Vysokofrekvenčné aplikácie vyžadujú pravidelné testovanie straty signálu. Ak sa strata abnormálne zvýši (napr. prekročí 20 % nominálnej hodnoty), je potrebné skontrolovať, či konektor alebo kábel nestarnú. Kontrola účinnosti tienenia: Na testovanie výkonu tienenia konektora použite vysokofrekvenčný tester úniku alebo sondu blízkeho poľa, aby ste sa uistili, že nedochádza k elektromagnetickému úniku.

(3). Údržba mechanického výkonu
Špecifikácie prevádzky pri zasúvaní a vyťahovaní: Vyhnite sa hrubému zasúvaniu a vyťahovaniu. Nacvakovacie konektory (napríklad BNC) musia pred vytiahnutím stlačiť svorku. Závitové konektory by sa mali utiahnuť momentovým kľúčom podľa štandardného uťahovacieho momentu (napríklad SMA odporúča 0,5~0,8N·m).
Opatrenia proti uvoľneniu: Vo vibračnom prostredí (ako sú zariadenia namontované vo vozidle alebo vo vzduchu) musia byť závitové konektory vybavené lepidlom proti uvoľneniu alebo poistnými podložkami a stav utiahnutia by sa mal pravidelne kontrolovať.
Ochrana kábla: Zabráňte nadmernému ohýbaniu kábla (minimálny polomer ohybu ≥ 5-násobok vonkajšieho priemeru kábla), aby ste zabránili zlomeniu spájkovaných spojov konektora alebo poškodeniu tieniacej vrstvy.

(4). Udržiavanie prispôsobivosti prostredia
Vodotesná úprava a úprava odolná voči vlhkosti: Vodotesné konektory (IP67 a vyššie) používané vonku alebo vo vlhkom prostredí musia pravidelne kontrolovať elasticitu tesniaceho krúžku a po starnutí ho včas vymeniť; nevodotesné rozhrania môžu byť potiahnuté silikónovým mazivom na zvýšenie ochrany.
Údržba odolnosti proti korózii: V soľnom, kyslom a alkalickom prostredí používajte konektory z nehrdzavejúcej ocele alebo pozlátené kryty a pravidelne utierajte kovový povrch inhibítorom hrdze. Teplotná adaptabilita: V prostrediach s vysokou teplotou (ako sú rádiofrekvenčné jednotky základňovej stanice) je potrebné zabezpečiť, aby sa dielektrický materiál konektora (ako je PTFE) nedeformoval. V prostredí s nízkou teplotou (ako sú arktické zariadenia) je potrebné zabrániť krehkému praskaniu plastových dielov.

(5). Životospráva a cyklus výmeny
Monitorovanie životnosti zásuvných modulov: Zaznamenajte počet vysokofrekvenčných časov zásuviek a výsuvov a vymeňte ich vopred, keď sa blíži životnosť.
Výmena starnúcich častí: Ak dôjde k slabému kontaktu, poškodeniu tieniacej vrstvy alebo zhoršeniu izolačného výkonu, konektor sa musí vymeniť a opätovné použitie po oprave je zakázané.
Štandardizácia náhradných dielov: V rovnakom systéme by sa mali čo najviac používať konektory rovnakej značky a modelu, aby sa predišlo problémom s kompatibilitou spôsobeným zmiešaným používaním.

Správa životnosti RF koaxiálneho konektora a tabuľka cyklov výmeny:

(6). Dokumentácia a záznamy
Denník údržby: Zaznamenajte si dátum každej kontroly, údaje o testoch (ako je VSWR, strata vloženia) a model náhradného dielu pre jednoduchú analýzu sledovateľnosti.
Knižnica prípadov porúch: Zhrňte typické chyby (ako je vysoká odolnosť spôsobená oxidáciou, uvoľnenie spôsobené vibráciami) na optimalizáciu stratégií preventívnej údržby.

6.Ako predĺžiť životnosť RF koaxiálnych konektorov
RF koaxiálne konektory sú kľúčovými komponentmi pre vysokofrekvenčný prenos signálu a ich životnosť priamo ovplyvňuje stabilitu systému. Ich životnosť možno predĺžiť rozumným výberom, inštaláciou, používaním a údržbou.

(1). Správny výber a párovanie
Prispôsobenie frekvencie a výkonu: Vyberte konektory, ktoré spĺňajú požiadavky na prevádzkovú frekvenciu a výkon systému (napr. typ N je preferovaný pre základňové stanice 5G a SMA je preferovaný pre vysokofrekvenčné testovanie).
Konzistencia impedancie: Uistite sa, že impedancia konektorov, káblov a zariadení je konzistentná (zvyčajne 50 Ω alebo 75 Ω), aby sa predišlo zníženiu výkonu spôsobenému odrazom signálu.
Prispôsobivosť prostrediu: Pre vonkajšie alebo drsné prostredie (vysoká teplota, soľná hmla, vibrácie) by ste mali zvoliť vodotesné (IP67), odolné voči korózii (pozlátená nehrdzavejúca oceľ) alebo vystužené konektory.

(2). Štandardná inštalácia RF koaxiálnych konektorov
1) Príprava pred inštaláciou
Skontrolujte kompatibilitu konektora a kábla.
Skontrolujte, či je model konektora (napr. SMA, typ N) kompatibilný s typom kábla (napr. RG-58, LMR-400).
Overte, či impedancia (50Ω/75Ω), frekvenčný rozsah a výkon spĺňajú požiadavky.
Skontrolujte integritu komponentov.
Skontrolujte kryt konektora, závity a kolíky, či nie sú zdeformované, prasknuté alebo zoxidované.
Uistite sa, že tienenie kábla nie je poškodené a že vnútorný vodič nie je ohnutý alebo zlomený.
Vyčistite súčasti kontaktov.
Na čistenie vnútorného vodiča a konektora použite bezvodý alkohol a netkanú handričku, aby ste odstránili olej, nečistoty alebo oxidáciu.
Na poškriabanie pozlátených/strieborných kontaktov nepoužívajte brúsny papier ani tvrdé predmety.

2) Špecifikácie zostavy konektorov a káblov
Odizolovanie a predúprava káblov
Pomocou špeciálneho odizolovacieho nástroja odizolujte plášť kábla, tienenie a izoláciu na dĺžku požadovanú konektorom.
Uistite sa, že vnútorný vodič má vhodnú dĺžku, vyhýbajte sa nadmernej dĺžke (napr. ohýbanie) alebo nadmernej dĺžke (napr. zlý kontakt). Spájkovacie alebo krimpovacie operácie
Spájkovacie konektory:
Použite spájkovačku s konštantnou teplotou (odporúčaná teplota: 300-350 °C) a spájkovanie dokončite rýchlo, aby nedošlo k prehriatiu a poškodeniu dielektrika.
Spájkované spoje by mali byť hladké a bez otrepov, aby sa predišlo skratom alebo zmenám impedancie.
Krimpovacie konektory:
Použite vhodný lisovací nástroj, aby ste zaistili rovnomerný lisovací tlak a bezpečný kontakt medzi krytom a krytom.
Kontrola po montáži:
Pomocou multimetra skontrolujte kontinuitu a potvrďte, že nedošlo ku skratu alebo prerušeniu.
Jemným potiahnutím za kábel skontrolujte mechanickú stabilitu konektora a kábla.

3) Dokovanie a zaistenie konektora
Zarovnanie a spojenie: Uistite sa, že samčie a samičie konektory sú presne zarovnané, aby nedošlo k ohnutiu alebo poškodeniu kolíkov v dôsledku šikmého vloženia.
Nasúvacie konektory (napríklad BNC) by sa mali zablokovať počuteľným kliknutím. Závitové konektory (napríklad SMA) by sa mali pred dotiahnutím ručne utiahnuť. Uťahovanie závitových konektorov
Na utiahnutie na štandardný krútiaci moment použite momentový kľúč (príklad):
SMA konektor: 0,5-0,8 N·m
Konektor typu N: 1,0-1,5 N·m
Neuťahujte príliš, aby nedošlo k poškodeniu závitov alebo deformácii média.
Opatrenia proti uvoľneniu
Vo vibrujúcich prostrediach (ako sú tie, ktoré sa používajú vo vozidlách alebo lietadlách) by závitové konektory mali byť vybavené pružnými podložkami alebo lepidlom proti uvoľneniu.
Nacvakávacie konektory (ako napríklad BNC) môžu byť obalené páskou proti uvoľneniu, aby sa zlepšila retencia.

4) Bezpečnostné opatrenia počas prevádzky
Postupy pripájania a odpájania
Nezapájajte ani neodpájajte, keď je zariadenie zapnuté: Vysokofrekvenčné signály môžu spôsobiť iskrenie a poškodiť povrchy kontaktov.
Pri odpájaní: V prípade nacvakávacích konektorov pevne zatlačte svorku; pri závitových konektoroch ich pred odpojením úplne uvoľnite.
Vyhnite sa mechanickému namáhaniu
Pri vedení káblov ponechajte polomer ohybu (≥ 5-násobok priemeru kábla), aby ste predišli namáhaniu spodnej časti konektora.
Kábel zaistite pomocou sťahovacích pások alebo svoriek, aby nevisel. Prispôsobivosť k životnému prostrediu
Vlhké prostredie: Po inštalácii vodotesných konektorov (IP67) skontrolujte, či je tesniaci krúžok bezpečne utiahnutý.
Prostredie s vysokou teplotou: Zabráňte dlhodobému vystaveniu konektora nadmerným teplotám (napr. PTFE dielektrikum je obmedzené na 165 °C).

5) Overenie a testovanie po inštalácii
Testovanie elektrického výkonu
Použite sieťový analyzátor na meranie pomeru stojatých vĺn (VSWR); normálna hodnota by mala byť ≤1,5.
Zmerajte stratu vloženia. Ak je abnormálna, skontrolujte, či nie je poškodený kontakt alebo kábel.
Kontrola mechanickej stability
Jemne zatraste konektorom, aby ste sa uistili, že nie je uvoľnený ani nezvykne počuť.
Vykonajte vibračný test (napr. 5-500 Hz frekvenčný pohyb) vo vibrujúcom prostredí.

(3). Pravidelné čistenie a údržba
Čistenie kontaktného povrchu: Pravidelne čistite vnútorný vodič a kolíky bezvodým alkoholom a netkanou handričkou, aby ste odstránili oxidovú vrstvu alebo nečistoty. Vyhnite sa používaniu abrazívnych materiálov (ako je brúsny papier), aby ste predišli poškodeniu pozlátenia/striebra. Skontrolujte tesnenie: Vodotesné konektory musia pravidelne kontrolovať, či O-krúžok alebo tesniaca hmota nestarnú a v prípade potreby ich vymeniť. Kontrola tieniacej vrstvy: Uistite sa, že tieniaca vrstva kábla nie je poškodená, aby elektromagnetické rušenie (EMI) neovplyvnilo kvalitu signálu.

(4). Zabráňte poškodeniu životného prostredia
Odolnosť proti vlhkosti a korózii:
Pozlátené alebo nerezové konektory by sa mali používať vo vlhkom prostredí alebo v prostredí so soľou a pravidelne by sa mali aplikovať inhibítory hrdze.
Nevodotesné konektory môžu byť dočasne chránené teplom zmršťovacou hadičkou alebo vodotesnou páskou.
Riadenie teploty:
V prostrediach s vysokou teplotou (ako sú rádiofrekvenčné jednotky základňovej stanice) sa uistite, že sa dielektrický materiál konektora (napríklad PTFE) nedeformuje.
V prostrediach s extrémne nízkymi teplotami (ako sú arktické zariadenia) sa vyhýbajte krehkému praskaniu plastových častí.

(5). Rozumné používanie a životospráva
Zníženie častého pripájania a odpájania:
Pre scenáre vysokofrekvenčného pripájania a odpájania (napríklad testovacieho zariadenia) si vyberte modely s vysokou životnosťou (napríklad viac ako 5000-krát zapojenie a odpojenie SMA).
V prípade potreby použite adaptéry alebo predlžovacie káble, aby ste znížili počet pripájaní a odpájaní hlavného konektora.
Pravidelné testovanie výkonu:
Použite sieťový analyzátor na detekciu VSWR (pomer stojatých vĺn) a útlm vloženia a v prípade abnormálneho stavu ich včas vymeňte.
Stratégia výmeny náhradných dielov:
Vymeňte ju vopred, keď sa blíži nominálna životnosť zapojenia a odpojenia (napríklad 5000-krát SMA) alebo keď dôjde k slabému kontaktu.

(6) Prevencia porúch
Vyhnite sa miešaniu rôznych značiek:
Skúste použiť rovnaký model konektora v rovnakom systéme, aby ste predišli opotrebovaniu spôsobenému nesúladom tolerancií.
Uchovávajte denník údržby:
Zaznamenajte si každý čas údržby, testovacie údaje a záznamy o výmene, aby ste uľahčili analýzu trendov životnosti.

7. RF koaxiálny konektor – často kladené otázky (FAQ)
(1). Prečo má konektor slabý kontakt?
Možné dôvody: Oxidácia alebo kontaminácia kolíka (vyčistite alkoholom). Závit nie je utiahnutý (SMA vyžaduje krútiaci moment 0,5~0,8N·m). Mechanické poškodenie (napríklad ohnuté kolíky, je potrebné vymeniť).

(2). Ako sa vyhnúť nadmernej strate signálu?
Zabezpečte konzistentnú impedanciu (50Ω/75Ω nemiešajte). Vyberte káble s nízkou stratou (napríklad LMR-400). Pravidelne čistite kontaktnú plochu, aby ste zabránili oxidácii. (3). Dajú sa kombinovať konektory rôznych značiek? Neodporúča sa! Rozdiely v tolerancii medzi rôznymi značkami môžu spôsobiť: Zlý kontakt kolíkov. Impedančná diskontinuita (odraz signálu). Znížená mechanická pevnosť (napríklad kĺzanie závitu).

(3). Ako vybrať konektory pre prostredie s vysokou teplotou?
Ako dielektrický materiál vyberte PTFE odolný voči vysokej teplote (obmedzené na 165 °C). Používajte nerezové alebo pozlátené kovové škrupiny. Vyhnite sa plastovým častiam (ľahko sa deformujú).

(4) Ako si vybrať RF koaxiálny konektor?
Je potrebné zvážiť nasledujúce faktory:
Frekvenčný rozsah: BNC (≤4GHz), SMA (≤18GHz), N-type (≤11GHz), 2,92 mm (≤40GHz).
Impedančné prispôsobenie: 50Ω (komunikačný systém) alebo 75Ω (video prenos).
Kapacita výkonu: Pre vysoký výkon zvoľte typ N alebo typ 7/16.
Požiadavky na prostredie: Vodotesný typ pre vonkajšie použitie (IP67), pozlátený typ odolný voči korózii pre vojenské použitie.

(5) Ako zistiť poruchu konektora?
Vizuálna kontrola: oxidácia, deformácia, praskliny.
Multimetrový test: vodivosť a izolačný odpor.
Sieťový analyzátor: meranie VSWR a útlm vloženia.
Rýchly sprievodca riešením problémov:

(6). Prečo je pomer stojatých vĺn (VSWR) príliš vysoký?
Konektor a impedancia kábla sa nezhodujú.
Spojenie nie je úplne zapojené (existuje vzduchová medzera).
Kábel alebo konektor je vnútorne poškodený. ​​
