Aké problémy so signálom môžu vyplynúť z nekvalitných zostáv RF káblov?

Vo vysokofrekvenčných aplikáciách, ako je komunikácia, vysielanie, televízia a testovanie a meranie, je rozhodujúci stabilný prenos RF signálov. RF káblové zostavy, ako kľúčové komponenty spájajúce zariadenia na prenos signálu, priamo ovplyvňujú celkový výkon systému. Ak je kvalita Zostava RF kábla je neštandardná, aj keď má základné zariadenie vysoký výkon, môžu sa vyskytnúť rôzne problémy so signálom a v závažných prípadoch môže systém dokonca zlyhať.

1. Výrazne zvýšený útlm signálu
Najčastejším problémom s nekvalitnými RF káblovými zostavami je zvýšený útlm signálu. Nekvalitné RF koaxiálne káble s nedostatočnou čistotou vodičov a neprimeranou štruktúrou tieniacej vrstvy budú viesť k zvýšeným stratám energie pri prenose signálu. Tento útlm je ešte výraznejší pri vyšších frekvenciách, čo má v konečnom dôsledku za následok nedostatočnú silu signálu na prijímacej strane, skrátenú komunikačnú vzdialenosť alebo rozmazaný obraz.

V komunikačných systémoch si nadmerný útlm často vyžaduje zvýšenie vysielacieho výkonu na kompenzáciu, čo nielen zvyšuje spotrebu energie, ale môže tiež klásť ďalší tlak na stabilitu systému.

2. Impedančný nesúlad spôsobujúci odraz signálu
RF systémy majú veľmi prísne požiadavky na impedančné prispôsobenie. Vysokokvalitné vysokofrekvenčné káblové zostavy zvyčajne udržiavajú stabilnú a konzistentnú charakteristickú impedanciu, zatiaľ čo nekvalitné produkty majú často problémy s kolísaním impedancie. Keď dôjde k nesúladu impedancie, RF signál bude generovať odrazy v prenosovej ceste, čím sa vytvorí stojaté vlny.

Odraz signálu vedie k zníženiu účinnosti prenosu a v závažných prípadoch môže poškodiť vysielacie zariadenie. V testovacích a meracích scenároch nesúlad impedancie priamo ovplyvňuje presnosť výsledkov testov, vďaka čomu sú údaje nespoľahlivé.

3. Skreslenie signálu a anomálie tvaru vlny
Nekvalitné zostavy RF káblov môžu tiež viesť k skresleniu signálu. Nerovnomerná štruktúra vodiča a nestabilné dielektrické vlastnosti izolačnej vrstvy ovplyvnia rýchlosť šírenia a fázovú charakteristiku signálu v kábli. Tento problém je obzvlášť viditeľný pri širokopásmovom alebo vysokorýchlostnom prenose signálu, ktorý ľahko spôsobuje skreslenie tvaru vlny a zvýšený jitter.

V digitálnych komunikačných systémoch skreslenie signálu zvyšuje bitovú chybovosť, znižuje spoľahlivosť prenosu systému a v závažných prípadoch môže dokonca viesť k prerušeniam komunikácie.

4. Výrazne zvýšené vonkajšie rušenie
Výkon tienenia je jedným z dôležitých ukazovateľov RF káblových zostáv. Ak má tieniaca vrstva nízku hustotu tkania alebo neprimeraný štrukturálny dizajn, vonkajšie elektromagnetické rušenie môže ľahko preniknúť do kábla a kontaminovať rádiofrekvenčný (RF) signál. Toto rušenie je obzvlášť výrazné v zložitých elektromagnetických prostrediach, ako sú komunikačné základňové stanice, vysielacie veže alebo priemyselné areály.

Zvýšené externé rušenie sa zvyčajne prejavuje zvýšeným šumom signálu a zníženou stabilitou, čo v konečnom dôsledku ovplyvňuje kvalitu prenosu zvuku, videa alebo dát.

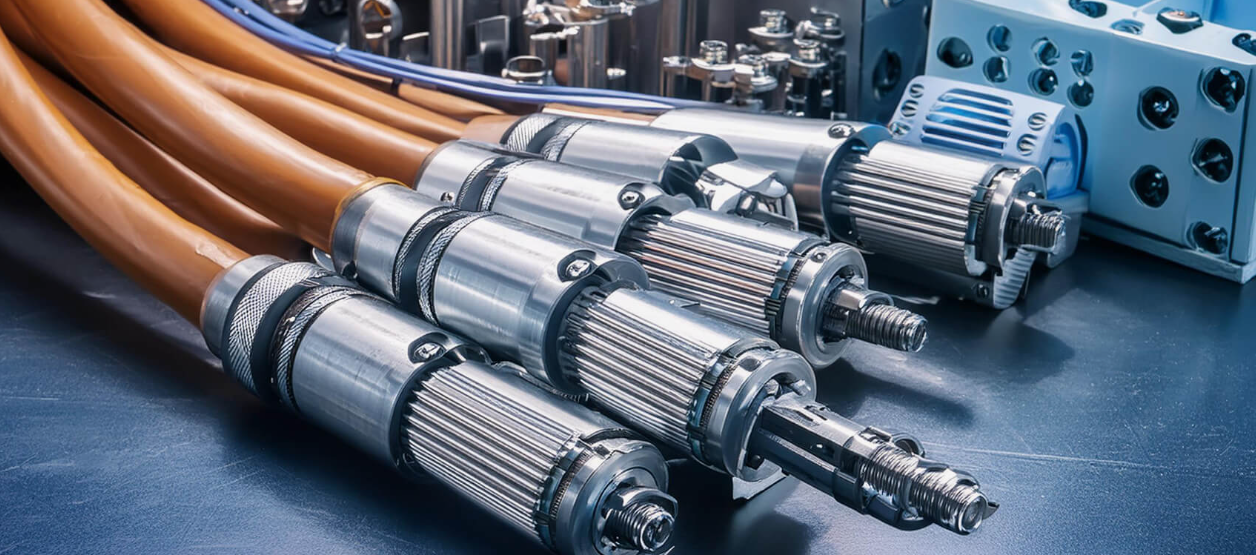

5. Riziká spôsobené zlým kontaktom konektora

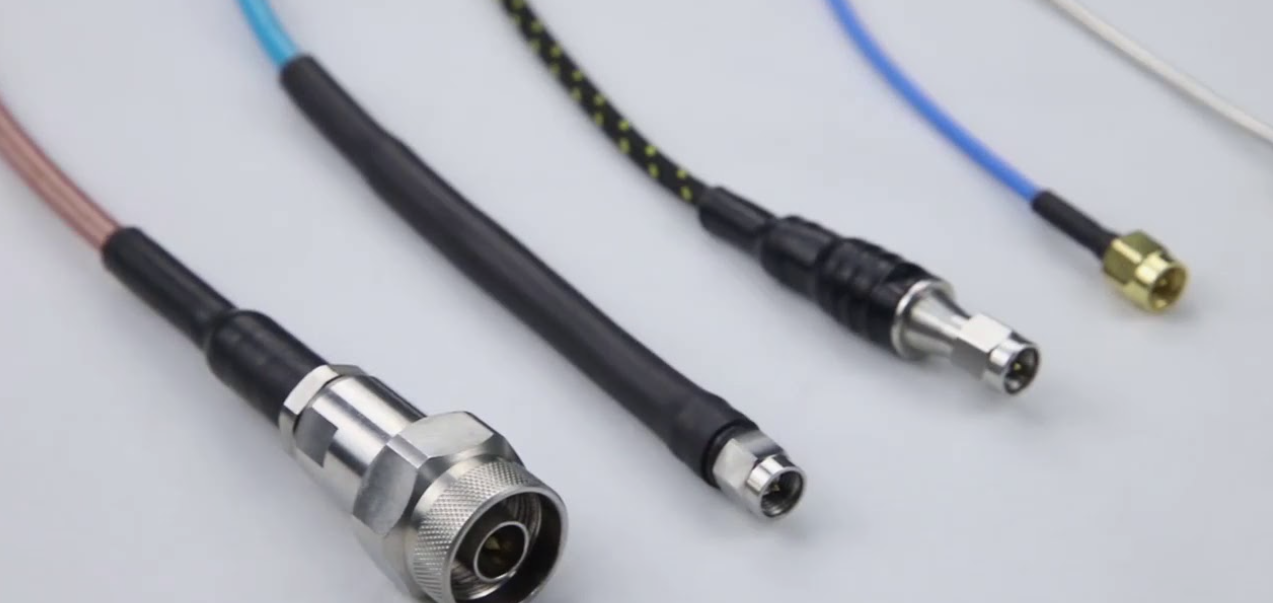

RF káblové zostavy zahŕňajú nielen samotný kábel, ale aj konektory. Konektory nízkej kvality majú nízku presnosť spracovania a nestabilné pokovovanie, čo vedie k zlému kontaktu a zvýšenému odporu kontaktu. Tieto problémy sú ešte výraznejšie pri dlhodobom používaní alebo vo vibrujúcich prostrediach.

Zlý kontakt konektora môže spôsobiť prerušované prerušenia signálu a chvenie signálu, čo spôsobuje značné ťažkosti pri prevádzke a údržbe systému.

6. Znížená dlhodobá stabilita a spoľahlivosť
Nekvalitné vysokofrekvenčné káblové zostavy často vykazujú problémy s ich dlhodobým výkonom. Rýchle starnutie materiálu a slabá štrukturálna stabilita môžu v priebehu času spôsobiť významné zmeny elektrického výkonu. Systém, ktorý sa spočiatku javí ako normálny, môže po určitej dobe prevádzky zaznamenať zvýšený útlm signálu a zvýšený pomer stojatých vĺn.

Pri komunikačných a vysielacích systémoch, ktoré vyžadujú dlhodobú nepretržitú prevádzku, toto riziko výrazne zvyšuje náklady na údržbu a riziká prestojov.

7. Vplyv reťazovej reakcie na celkový výkon systému
Ako základná súčasť systému majú problémy s kvalitou káblových zostáv RF často „zväčšujúci efekt“. Problémy so signálom neovplyvňujú len jeden odkaz, ale môžu sa rozšíriť aj do celého systému. Napríklad vo viackanálových alebo zložitých sieťach sa môže jedna nekvalitná zostava RF kábla stať prekážkou výkonu, ktorá zníži celkový výkon systému.

Nekvalitné vysokofrekvenčné káblové zostavy môžu viesť k problémom s útlmom signálu, impedančným prispôsobením, skreslením signálu, schopnosťami proti rušeniu a dlhodobou spoľahlivosťou. Pre vysokofrekvenčné aplikácie, ako je komunikácia, vysielanie, televízia a testovanie a meranie, je výber vysokokvalitných a stabilných vysokofrekvenčných káblových zostáv základom pre zabezpečenie stabilnej prevádzky systému a kvality signálu.
