Ako správne nainštalovať RF koaxiálne konektory: Kroky a techniky

RF koaxiálne konektory sú nepostrádateľnými komponentmi v komunikačných systémoch, ktoré sa široko používajú vo vysielaní, televízii, bezdrôtovej komunikácii, radare, satelitnej komunikácii a iných oblastiach. Tieto konektory sa používajú na pripojenie koaxiálnych káblov k zariadeniam, čím sa zabezpečuje kvalita a stabilita prenosu signálu. Správna inštalácia RF koaxiálnych konektorov môže nielen zlepšiť celkový výkon systému, ale aj predĺžiť životnosť zariadenia.

1. Základná štruktúra RF koaxiálne konektory
RF koaxiálne konektory sa zvyčajne skladajú z nasledujúcich hlavných častí:
Stredový vodič: Hlavná časť, ktorá prenáša signál, zvyčajne vyrobená z medi alebo iných vodivých materiálov.
Izolačná vrstva: Izoluje stredový vodič od vonkajšieho vodiča, zvyčajne vyrobeného z polyetylénu alebo iných materiálov s vysokou dielektrickou konštantou.
Vonkajší vodič: Zvyčajne opletený medený drôt alebo hliníková fólia, ktorá pôsobí ako uzemňovací drôt na prenos prúdu a chráni pred vonkajším elektromagnetickým rušením.
Konektor a kryt: Poskytuje fyzické pripojenie a ochranu, zvyčajne vyrobené z kovových materiálov (ako je mosadz, nehrdzavejúca oceľ).

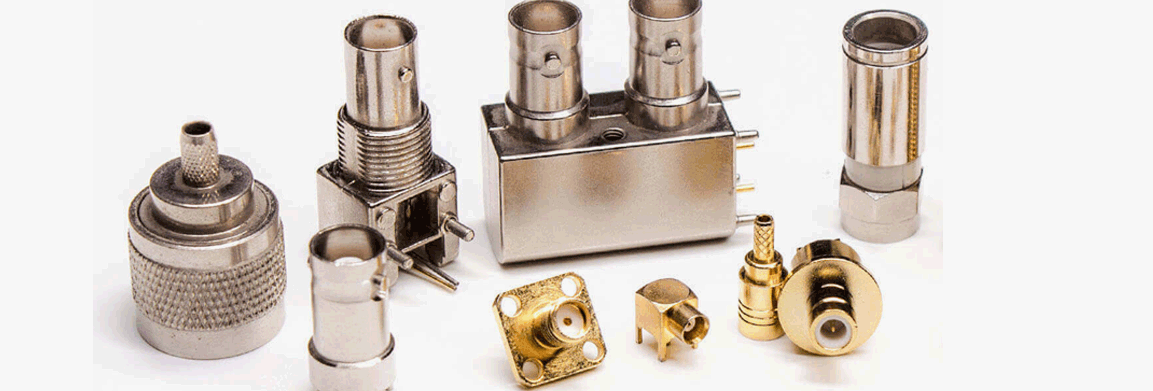

Rôzne typy RF koaxiálnych konektorov, ako napríklad BNC, SMA, TNC, typ N atď., majú mierne odlišné štruktúry, ale základné princípy inštalácie a kroky sú podobné.

2. Kroky na inštaláciu RF koaxiálnych konektorov
(1) Pripravte si nástroje a materiály
Pred inštaláciou sa uistite, že máte nasledujúce nástroje a materiály:
RF koaxiálny kábel (vyberte vhodný model a dĺžku)
RF konektor (vyberte zodpovedajúci typ konektora, napríklad BNC, SMA atď.)

Nástroj na odizolovanie káblov: Používa sa na odstránenie vonkajšej izolačnej vrstvy kábla, čím sa odkryje vnútorný vodič.
Krimpovací nástroj: Používa sa na bezpečné pripojenie konektora ku káblu.
Elektrikársky nôž, odizolovač drôtov: Používa sa na presné odizolovanie vonkajšej izolácie kábla, čím sa odkryje vnútorný vodič.

(2) Odizolujte vonkajšiu izoláciu kábla
Pomocou nástroja na odizolovanie káblov odizolujte vonkajšiu izolačnú vrstvu kábla, čím odkryjete vnútorný opletený vodič a izolačný materiál. Pri odizolovaní dbajte na presnosť, aby nedošlo k poškodeniu vnútorného vodiča alebo izolačnej vrstvy. Odizolovaná dĺžka je zvyčajne inštalačná dĺžka konektora; presnú dĺžku nájdete v požiadavkách konkrétneho použitého konektora. Odstránenie vonkajšej opletenej vrstvy: Jemne odlúpnite vonkajšiu opletenú vrstvu kábla pomocou nástroja a prehnite ho smerom von. To zaisťuje dobré uzemnenie.
Odkrytie stredného vodiča: Opatrne odstráňte vnútornú izoláciu nožom, aby ste odkryli stredný vodič. Dĺžka odizolovanej časti vo všeobecnosti závisí od konštrukčných požiadaviek konektora.

(3) Zasunutie kábla do konektora
Vložte pripravený kábel do koncovky konektora. Uistite sa, že stredový vodič je presne zarovnaný a úplne zasunutý do vnútorného otvoru konektora a že opletená vrstva a vonkajší vodič sú v pevnom kontakte s vonkajším puzdrom konektora.
Počas zasúvania skontrolujte zarovnanie: Stredný vodič musí úplne zapadnúť do otvoru stredného vodiča konektora, čím sa zabezpečí, že nebude vychýlené. Vonkajší opletený vodič by mal byť pevne v kontakte s krytom konektora, aby sa zabezpečilo správne uzemnenie signálu.

(4 ) Krimpovanie konektora
Na zalisovanie konektora použite krimpovací nástroj. Tento krok je rozhodujúci pre zaistenie bezpečného spojenia medzi konektorom a káblom. Počas krimpovania zaistite, aby krimpovací nástroj vyvíjal tlak rovnomerne, aby bol konektor bezpečne pripevnený ku káblu a aby sa kábel alebo konektor nepoškodil.

Lisovacia sila: Lisovacia sila by mala byť mierna, čo zaisťuje bezpečné spojenie bez nadmerného stláčania kábla alebo stredového vodiča.

Kontrola kvality zalisovania: Po zalisovaní skontrolujte, či je konektor zaistený a či nie je uvoľnený.

(5) Kontrola celkového zapojenia konektora
Po zalisovaní skontrolujte kvalitu spojenia medzi konektorom a káblom. Skontrolujte, či je stredový vodič pevne pripojený k vnútornému jadru konektora, vonkajší vodič je v úplnom kontakte s krytom konektora a nedochádza k úniku signálu.
Kontrola elektrického pripojenia: Pomocou multimetra zmerajte elektrické pripojenie kábla, aby ste sa uistili, že neexistujú žiadne prerušené obvody alebo skraty.
Testovanie prenosu signálu: Ak to podmienky dovoľujú, možno použiť generátor signálu a osciloskop na testovanie kvality prenosu signálu a kontrolu straty signálu alebo rušenia.

(6) Dokončenie pripojenia a zabezpečenie ochrany
Po dokončení pripojenia, ak je to potrebné, použite teplom zmršťovaciu hadičku, pásku alebo iné materiály na ochranu káblového pripojenia, aby voda alebo prach neovplyvnili kvalitu pripojenia.
Použitie teplom zmršťovacej hadičky: Ak sa vyžaduje vodotesnosť, použite na utesnenie konektora zmršťovaciu hadičku, pričom zaistite, aby spojenie nebolo ovplyvnené vlhkosťou alebo vonkajšou kontamináciou.

3. Tipy na inštaláciu RF koaxiálnych konektorov
(1) Vyberte správny konektor a kábel
Uistite sa, že špecifikácie konektora zodpovedajú použitému káblu. Rôzne typy konektorov (napríklad SMA, BNC, typ N atď.) sú vhodné pre rôzne frekvenčné rozsahy a scenáre aplikácií. Výber nesprávneho konektora môže viesť k strate signálu alebo nestabilite.

(2) Pri odizolovaní kábla dávajte pozor na presnosť
Pri odizolovaní vonkajšej vrstvy kábla sa uistite, že dĺžka odizolovania je správna, aby ste sa vyhli nadmernému odizolovaniu, ktoré by obnažilo príliš veľa stredového vodiča alebo poškodilo izolačnú vrstvu. Použitie profesionálnych odizolovacích nástrojov môže znížiť poškodenie kábla a zabezpečiť stabilný prenos signálu.

(3) Vyhnite sa nadmernému krimpovaniu
Prílišné zalisovanie môže poškodiť stredový vodič alebo spôsobiť zlý kontakt. Preto kontrolujte lisovaciu silu, aby ste sa uistili, že konektor je bezpečný, ale nie príliš utiahnutý.

(4) Udržujte kábel čistý
Počas inštalácie sa snažte vyhnúť kontaminácii kábla a konektora prachom, olejom alebo inými znečisťujúcimi látkami. Tieto nečistoty môžu ovplyvniť kvalitu prenosu signálu a dokonca spôsobiť stratu signálu.

4. Bežné problémy a riešenia
(1) Uvoľnený konektor
Ak sa konektor po inštalácii uvoľní, znova skontrolujte zalisovanie, aby ste zaistili rovnomerné zalisovanie, alebo upravte dĺžku odizolovania kábla.

(2) Útlm signálu
Útlm signálu môže byť spôsobený nezhodnými konektormi, nesprávnou inštaláciou alebo poškodením kábla. Znova skontrolujte kompatibilitu kábla a konektora a zaistite presnosť inštalácie.

(3) Slabé elektrické pripojenie
Zlé elektrické pripojenie môže byť spôsobené nedostatočným zalisovaním, vodičom nie je úplne zasunutý do konektora atď. Uistite sa, že stredný vodič a vonkajší vodič sú pevne pripojené ku konektoru.

Inštalácia RF koaxiálnych konektorov je technická úloha, ktorá si vyžaduje starostlivú obsluhu. Správne kroky a techniky inštalácie priamo ovplyvňujú kvalitu prenosu signálu a stabilitu systému. Vďaka presným operáciám odizolovania, vloženia a krimpovania môže zaistenie bezpečného pripojenia konektora účinne zlepšiť výkon systému a znížiť rušenie signálu.
