Akú funkciu má RF koaxiálny adaptér?

V rádiofrekvenčných (RF) systémoch je rozhodujúca stabilita a konzistentnosť prenosu signálu. Či už ide o komunikačné zariadenia, testovacie prístroje, bezdrôtové prenosové systémy alebo laboratórne RF meracie platformy, všetky sa spoliehajú na rôzne koaxiálne konektory. V praktickom inžinierstve však rôzne zariadenia často používajú rôzne typy rozhraní, čo si vyžaduje kľúčový komponent, ktorý dokáže pripojiť, konvertovať a udržiavať kvalitu signálu – RF koaxiálny adaptér . Takže, čo presne je funkcia RF koaxiálneho adaptéra? Akú úlohu hrá v RF systéme?

1. Základné funkcie an RF koaxiálny adaptér

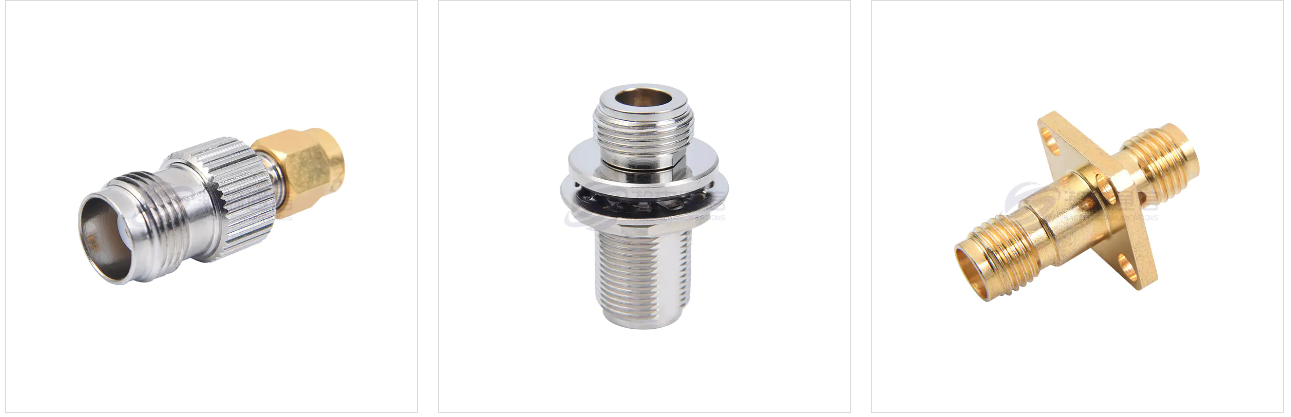

Primárnou funkciou RF koaxiálneho adaptéra je umožniť spoľahlivú konverziu a prepojenie medzi rôznymi typmi RF konektorov. Napríklad niektoré prístroje používajú rozhrania typu N, zatiaľ čo prístroj používa rozhrania SMA; v takýchto prípadoch je potrebný RF adaptér N-to-SMA, ktorý umožní bezproblémové prepojenie.

Bežné spôsoby pripojenia zahŕňajú:
Prispôsobenie medzi rôznymi typmi rozhraní: ako SMA-N, BNC-TNC, SMA-UHF atď.
Prispôsobenie medzi rôznymi typmi rozhraní: ako SMA samica na SMA samica, SMA samec na SMA samec atď.
Spojenie medzi presným a štandardným rozhraním: spĺňa požiadavky na vysokofrekvenčné meranie.

Táto flexibilita výrazne zlepšuje kompatibilitu systému, eliminuje potrebu výmeny celej kabeláže alebo portov, čím znižuje náklady a zvyšuje efektivitu.

2. Zabezpečenie stabilného prenosu RF signálu
Mnoho ľudí sa mylne domnieva, že adaptér je len „fyzický konektor“, ale v skutočnosti majú jeho elektrické vlastnosti významný vplyv na kvalitu signálu systému. Vysokokvalitné RF adaptéry môžu:

(1) Udržujte konzistentnú charakteristickú impedanciu
Väčšina RF systémov používa 50-ohmovú charakteristickú impedanciu. Ak sa impedancia adaptéra nezhoduje, povedie to k zvýšenému odrazu a vyššiemu VSWR, čo ovplyvní integritu signálu.

(2) Znížte stratu vloženia
Vysokokvalitné adaptéry majú zvyčajne extrémne nízku vložnú stratu, čím sa minimalizuje útlm signálu pri vysokofrekvenčnom prenose.

(3) Udržiavanie schopnosti širokopásmového prenosu
RF koaxiálne adaptéry zvyčajne podporujú signály od jednosmerného prúdu do niekoľkých GHz, desiatok GHz alebo dokonca vyšších frekvencií, čo je obzvlášť dôležité pre scenáre mikrovlnného testovania.

Preto dobrý RF adaptér nielen dokončí spojenie, ale aj zabezpečí presný a stabilný prenos signálu.

3. Zvýšenie flexibility a rozšíriteľnosti
RF testovacie prístroje, ako sú spektrálne analyzátory, sieťové analyzátory a merače výkonu, využívajú rôzne typy portov. RF koaxiálne adaptéry umožňujú inžinierom:
Rýchla konverzia rozhraní, skrátenie času prípravy;
Jednoduchšie pripojenie sond, záťaží, kalibračných komponentov a iných dôležitých zariadení;
Flexibilná konfigurácia ciest pripojenia v zložitých testovacích scenároch;
Vyhnite sa opotrebovaniu spôsobenému častou výmenou kábla alebo konektora.
Pre laboratórne testery sú RF adaptéry takmer nepostrádateľným nástrojom; efektívne testovanie je bez nich nemožné.

4. Zníženie opotrebenia zariadenia a ochrana životnosti konektora
Mnoho špičkových testovacích prístrojov má extrémne drahé RF porty a časté zapájanie a odpájanie môže spôsobiť opotrebovanie. Používanie koaxiálnych adaptérov RF funguje ako „ochranné rozhranie“, pričom sa opotrebenie sústreďuje na lacnejší adaptér, a nie na port drahého zariadenia.

Napríklad:
Inštalácia SMA adaptérov na sieťové analyzátory pre dlhodobú ochranu;
Použitie vysoko presných adaptérov pri prepínaní vysokofrekvenčných sond na zníženie rizika poškodenia.
To nielen predlžuje životnosť zariadenia, ale tiež znižuje náklady na údržbu.

Aj keď je RF koaxiálny adaptér zdanlivo malý, hrá kľúčovú úlohu v RF systémoch. Nielenže zaisťuje kompatibilitu rozhrania, ale zaručuje aj kvalitu signálu, chráni porty zariadení a zlepšuje efektivitu testovania, vďaka čomu je nepostrádateľným základným komponentom pre rôzne RF systémy.
